Comewill, надійний китайський виробник і постачальник електрообладнання, пропонує високу якістьКомбіновані вимірювальні трансформаториякі об’єднують функції трансформатора струму та трансформатора напруги в одному блоці. Ці трансформатори доступні на складі, продаються оптом і виготовляються за індивідуальним замовленням, вони є компактними, безпечними та економічно ефективними рішеннями для вимірювання та захисту електроенергії в системах розподілу. Вони широко використовуються в промислових, гірничих і сільських електромережах.

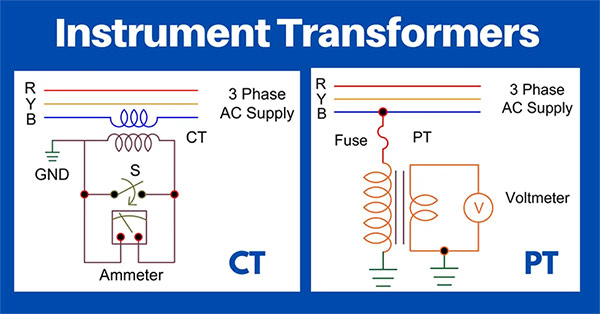

Комбіновані вимірювальні трансформатори - це різновид електричних пристроїв, які поєднують функції трансформатора струму та напруги в одному корпусі. Блок струму підключається послідовно до лінії сильного струму, а блок напруги підключається паралельно до лінії високої напруги. Обидва блоки мають спільний сердечник та ізоляцію, що дозволяє одночасно отримувати сигнали напруги та струму, ізолюючи первинні ланцюги високої напруги від вторинних вимірювальних пристроїв. Така конструкція забезпечує безпеку оператора та обладнання, одночасно зменшуючи складність монтажу.
Вимірювання напруги
Секція напруги індукує пропорційно низьку напругу у вторинній обмотці, коли висока напруга протікає через первинне коло. Цей вихід низької напруги (зазвичай 100 В) потім використовується вольтметрами, лічильниками енергії або захисними реле.
Вимірювання струму
Секція струму перетворює великі первинні струми в малі вторинні струми, які можна виміряти (зазвичай 5 А або 1 А). Ці виходи подаються на лічильники трансформаторів струму або пристрої релейного захисту, підтримуючи точний контроль і вимірювання.
Ізоляція та безпека

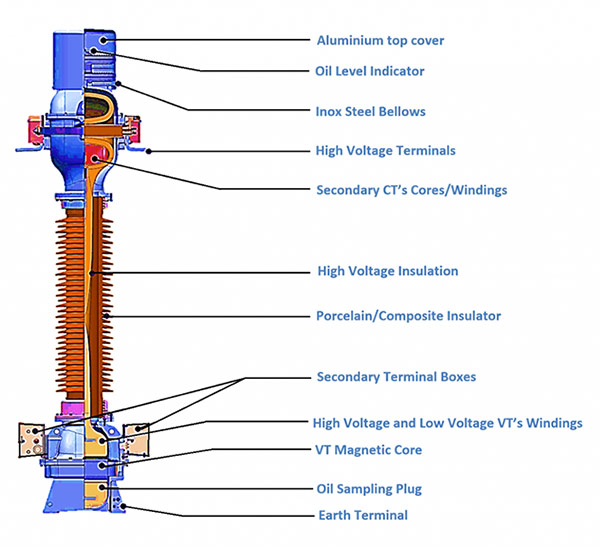

У комбінованому трансформаторі блоки струму та напруги поміщені в спільну ізоляційну оболонку, часто заповнену маслом або епоксидну смолу. Вторинна сторона повинна бути заземлена, а кола повинні уникати розриву або короткого замикання для забезпечення безпеки.

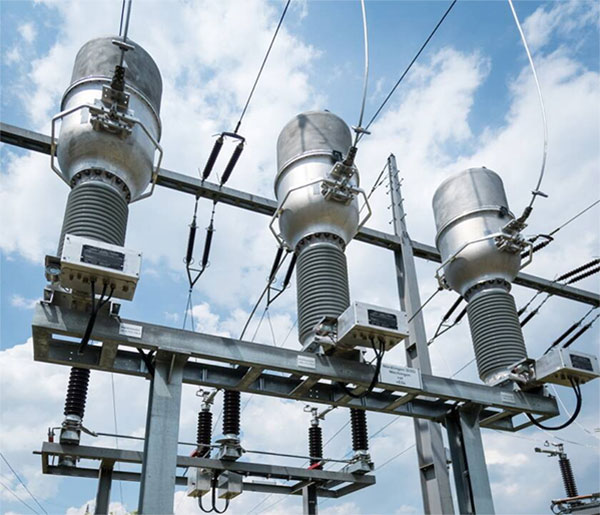

Фабрика ComewillКомбіновані вимірювальні трансформаторипідходять для:
Коробки вимірювальні високовольтні
Трансформатори на колонах
Розподільні шафи
Вони особливо корисні в трифазних сценаріях вимірювання, таких як конфігурації V/V (два трансформатори напруги) або Y/Y (три трансформатори напруги) для збалансованих або незбалансованих навантажень.
1. Компактний дизайн і легке встановлення – інтеграція трансформаторів струму та напруги в один блок зменшує площу та спрощує налаштування.
2. Економічна ефективність – придбання комбінованого блоку зменшує витрати на окремі трансформатори, складність виробництва та час встановлення.
3. Електрична ізоляція та надійність – Повне розділення високовольтної первинної та низьковольтної вторинної ланцюгів забезпечує безпеку оператора та обладнання.
4. Інтегроване вимірювання та захист – забезпечує стандартні виходи для лічильників енергії та пристроїв релейного захисту одночасно.
5. Адаптованість до навколишнього середовища – масляні або газоізоляційні конструкції дозволяють довгостроково працювати на відкритому повітрі або в суворих умовах.
Комбінований трансформатор – об’єднує трансформатори струму та напруги в один пристрій для компактної установки та синхронізованого вимірювання. Підходить для проектів з обмеженим простором або чутливих до витрат.
Роздільний трансформатор – розділяє трансформатори струму та напруги для гнучкого розміщення та оптимізованої точності. Дозволяє індивідуальний вибір для різних рівнів напруги та струму.
Comewill, як китайська фабрика та постачальник, забезпечує якість, низьку ціну та індивідуальне замовленнякомбіновані приладові трансформаториякі є в наявності для швидкої доставки. Наші системи трансформаторів струму виготовляються відповідно до суворих стандартів якості, щоб відповідати промисловим і комунальним вимогам, забезпечуючи точні вимірювання, експлуатаційну безпеку та надійне довгострокове використання.
