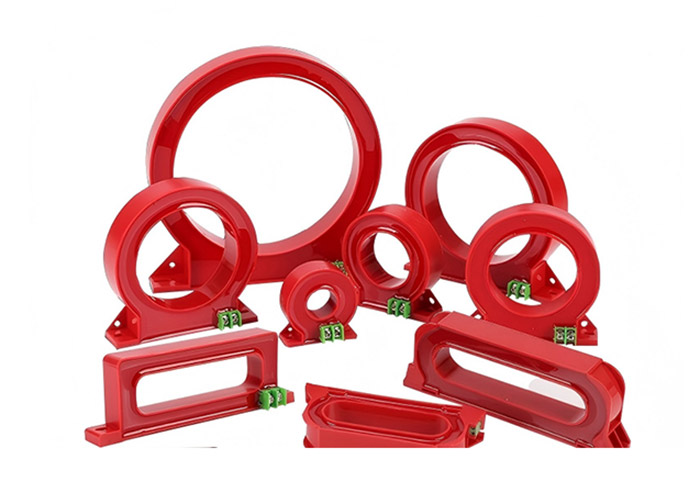

Як професійний виробник трансформаторів струму в Китаї,Comewillхотів би надати вам індивідуальніТрансформатор струму нульової послідовності, який є одновитковим прохідним трансформатором струму, призначеним для виявлення струму нульової послідовності в енергосистемах. Він контролює векторну суму трифазних струмів і визначає витік або замикання на землю в розподільчих мережах.
Коли виникає ненормальний струм через пошкодження ізоляції або заземлення, трансформатор посилає сигнал на захисне обладнання, таке як пристрої релейного захисту або контролери захисту від витоку. Цей процес дозволяє системі видавати сигнали тривоги або відключати несправне коло.
Трансформатор струму нульової послідовності зазвичай встановлюється навколо силових кабелів або шин, що робить його придатним для моніторингу електричних систем середньої та низької напруги.
1. Структура ядра кільця
Трансформатор використовує круглий залізний сердечник із вторинними обмотками, які виявляють дисбаланс струму.
2. Інкапсуляція з епоксидної смоли або силіконової гуми
Залізний сердечник і обмотка закриті захисною оболонкою, що забезпечує вологостійкість і захист від спалаху забруднення.
3. Два типи установки
Вироби доступні в інтегральному типі (попередньо встановлені під час прокладання кабелю) і відкритого типу (встановлені навколо існуючих кабелів).
4. Технологія котушки Роговського
У деяких конструкціях використовується технологія датчика котушки Роговського для перетворення сигналів струму в вихідну напругу, яку можна вимірювати.
1. Застосовний діапазон напруги: від 0,4 кВ до 66 кВ.
2. Частота мережі: Стандартна робоча частота становить 50 Гц
3. Робоча температура: від −10°C до +40°C.
4. Те саме кінець: один раз проникнення з боку "L1", другий - "K1";
Правильне встановлення забезпечує точну роботу aТрансформатор струму нульової послідовності.
Установка інтегрального типу
Для інтегрованих трансформаторів кабель має пройти через трансформатор до встановлення кабелю.
Інсталяція відкритого типу
Відкриті моделі можна встановити на наявні кабелі, відокремивши корпус трансформатора та повторно зібравши його навколо провідника.
Облаштування заземлення
У деяких системах заземлення кабелі повинні проходити через трансформатор перед підключенням до точки заземлення, щоб забезпечити правильне виявлення струму витоку.
Механічне вирівнювання
Під час повторного складання розділених трансформаторів обидві половини повинні бути правильно вирівняні, щоб уникнути відхилення вимірювань.
