Comewill, надійний виробник і постачальник електричних вимірювальних і захисних пристроїв у Китаї, надає0,72-40,5 кВ внутрішній трансформатор струму (КТ)для промислового, комерційного та комунального застосування.
Внутрішній трансформатор струму 0,72-40,5 кВпрацює на основі електромагнітної індукції, перетворюючи високі первинні струми в нижчі, вимірювані вторинні струми для забезпечення точного вимірювання та захисту.
1. Електромагнітна індукція: змінний струм через первинний провідник створює магнітне поле в залізному сердечнику, індукуючи пропорційний струм у вторинній обмотці (наприклад, співвідношення 1000:1).
2. Ізоляція сигналу: Вторинний струм (зазвичай 5 А або 1 А) ізольований від високовольтного первинного ланцюга, що забезпечує безпеку для персоналу та обладнання.
3. Контроль точності: матеріали з високою магнітною провідністю, такі як кремнієва сталь або нанокристалічні сплави, мінімізують втрати на гістерезис, досягаючи рівня точності до 0,2 (похибка ±0,2%), відповідно до стандартів IEC 60044-1.

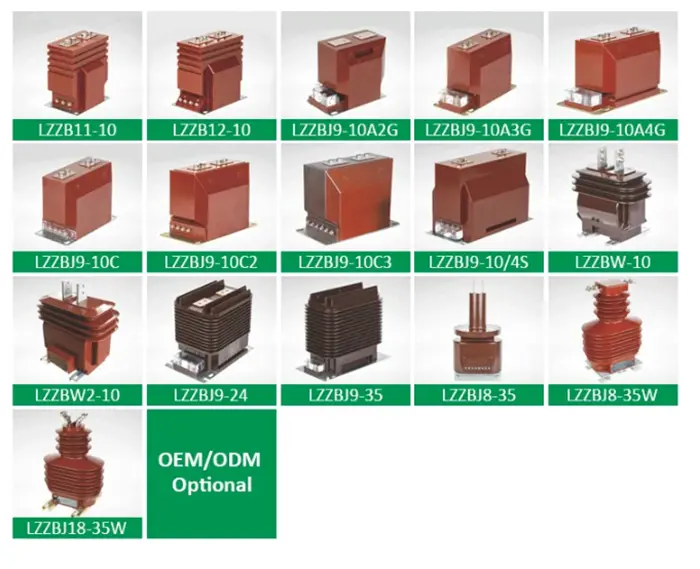

1. Електромагнітний КТ
Характеристики: Залізний сердечник з обмоткою, економічно ефективний, дуже стабільний.
Застосування: системи розподілу нижче 10 кВ, наприклад, промисловий або комерційний облік електроенергії.
Приклад параметрів: коефіцієнт номінального струму 200/5A, опір навантаження 2,5 Ω (GB/T 20840.2-2014).
2. Електронний КТ
Особливості: Використовує елементи Холла або волоконно-оптичні датчики, широкий діапазон частот (0,1 Гц–1 МГц), сильну стійкість до електромагнітних перешкод.
Застосування: генерація нової енергії, системи високошвидкісної залізничної тяги.
3. Котушка Роговського
Особливості: дизайн без сердечника, висока лінійність, придатний для вимірювання перехідного струму.
Приклад параметрів: вихідний сигнал 0,333 В/кА, лінійна похибка <±0,1% (IEEE C57.13-2016).
Облік електроенергії
Високоточні промислові або комерційні лічильники, які зазвичай вимагають точності 0,5S (±0,5%) відповідно до DL/T 725-2013.
Релейний захист
Струмовий або диференціальний захист; ТТ повинні відповідати певним обмеженням похибки (наприклад, 5P20, похибка ≤5% при номінальному струмі 20×).
Промисловий моніторинг
Високочастотні або високошвидкісні програми (наприклад, сталеливарні заводи, індукційні печі) вимагають електронних трансформаторів струму з частотною характеристикою >10 кГц.
Номінальний струм: Виберіть 1,2–1,5× струм навантаження для оптимального захисту.
Рівень точності: використовуйте 0,2 для вимірювання КТ; 5P/10P для захисту ТТ.
Уникайте розриву вторинної обмотки: може генерувати небезпечну напругу кВ.
Перевірка ізоляції: Регулярно перевіряйте опір ізоляціїВнутрішній трансформатор струму 0,72-40,5 кВстановить ≥1 МОм.
Відповідність сценарію: виберіть тип КТ (електромагнітний, електронний, Роговського) на основі потреб застосування, точності, вартості та надійності.
