Вакуумний автоматичний вимикач (VCB), критично важливий пристрій у сучасному розподілі електроенергії середньої напруги. Ми досліджуємо фундаментальну фізику гасіння дуги у вакуумі, розбираємо основні компоненти — від вакуумного переривача до робочого механізму — і представляємо детальне практичне порівняння з технологією SF₆. У статті також описані ключові сфери застосування, критерії вибору та найкращі методи обслуговування, які ґрунтуються на принципах промислового проектування. Як професіоналКитайський виробник і постачальник, Comewillнадає високоякісні рішення VCB з можливістю налаштування, які поєднують надійність, довговічність і екологічну відповідальність для промислових, комерційних і комунальних проектів по всьому світу.

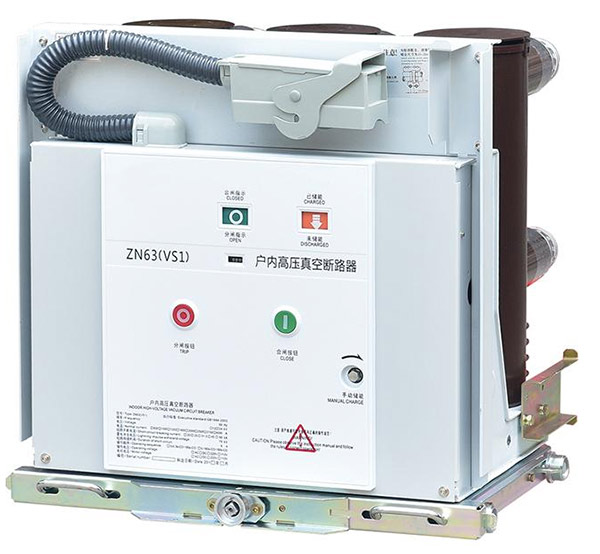

TheВакуумний автоматичний вимикач (VCB)стала наріжним каменем надійного розподілу електроенергії середньої напруги, слугуючи основним захисним пристроєм на підстанціях, промислових підприємствах і комерційних об’єктах. На відміну від старих технологій, які покладаються на масло, повітря або газ SF₆, VCB використовує середовище високого вакууму для гасіння дуги, яка утворюється, коли контакти роз'єднуються під час несправності. Цей метод пропонує явні переваги у швидкості перемикання, робочій надійності та екологічній безпеці, що робить його кращим вибором для застосувань від 3 до 36 кВ.
Сучасна електрична інфраструктура вимагає обладнання, яке не тільки працює під навантаженням, але й вимагає мінімального втручання протягом десятиліть служби. VCB вирішують цю проблему завдяки своїм герметичним розривникам на весь термін служби та надійній механічній конструкції, що значно скорочує інтервали технічного обслуговування порівняно з іншими типами вимикачів.Comewill, як досвідчений китайський виробник, спеціалізується на виробництві VCB, які розроблені для забезпечення стабільної продуктивності в широкому діапазоні робочих умов, від тропічної вологості до промислового запиленого середовища.
Ця стаття пропонує оригінальний технічний погляд на технологію VCB, зосереджуючись на інженерних принципах, які керують її роботою, критичних компонентах, які забезпечують її довговічність, і практичних факторах, які інженери повинні враховувати при виборі та специфікації цих пристроїв для нових або модернізованих проектів.
В основі кожного VCB лежить фундаментальний фізичний принцип: нездатність електричної дуги підтримувати себе у високому вакуумі. Коли контакти вимикача роз’єднуються в умовах несправності, струм намагається зберегти шлях через іонізовані металеві пари. Однак, оскільки переривник відкачується до тиску нижче 10⁻4 Па, середня довжина вільного пробігу молекул є надзвичайно довгою, а доступних частинок для іонізації мало.
Дуга, яка утворюється, існує майже повністю як плазма металевої пари з контактних поверхонь. Оскільки струм природним чином проходить через нуль у циклі змінного струму, ця пара майже миттєво конденсується на більш холодних контактних поверхнях і навколишніх екранах дуги. Ця швидка конденсація, відома якдіелектричне відновлення— запобігає повторному запалюванню дуги, ефективно усуваючи несправність протягом півперіоду. Весь процес чистий, безшумний і викликає мінімальну ерозію контакту, що сприяє високій електричній витривалості VCB, яка часто перевищує 5000 операцій із повним навантаженням.
Важливо, що конструкція вакуумного переривника гарантує, що дуга залишається концентрованою та розсіяною, уникаючи гарячих точок, які можуть пошкодити керамічну оболонку. Використання спеціальної геометрії контактів, наприклад аксіальних або радіальних контактів магнітного поля, додатково контролює рух дуги та забезпечує рівномірний знос, тим самим подовжуючи функціональний термін служби переривника. Цей принцип гасіння дуги робить VCB винятково придатними для частих перемикань, таких як запуск двигуна або перемикання батареї конденсаторів, де інші технології погіршували б швидше.
Для застосувань із середньою напругою вибір між вакуумною технологією та технологією SF₆ є звичайним інженерним рішенням. Обидва є зрілими технологіями, але їхні характеристики по-різному узгоджуються з пріоритетами проекту. У таблиці нижче наведено оригінальне детальне порівняння на основі факторів експлуатації та навколишнього середовища, не покладаючись на дані зовнішніх постачальників.
| Параметр | Вакуумний автоматичний вимикач (VCB) | Елегазовий вимикач |
|---|---|---|
| Середнє переривання | Вакуум (діелектрична міцність ~10⁷ В/м) | SF₆ газ під тиском (зазвичай 5–7 бар) |
| Типовий клас напруги | 3 кВ – 36 кВ (первинна середня напруга) | 3 кВ – 800 кВ+ (від середнього до високого напруги) |
| Вплив на навколишнє середовище | Нульові викиди; відсутність парникового ефекту | Високий GWP (23 500x CO₂); вимагає суворого поводження та переробки |
| Зв'яжіться з Erosion & Life | Низька ерозійність; електричний ресурс до 30 повних несправностей або 5000+ операцій перемикання | Moderate erosion; продукти розпаду газу потребують управління |
| Режим обслуговування | мінімальний; переривники герметичні на все життя; тільки мастило механізму | Періодичні перевірки щільності газу; моніторинг вологості та побічних продуктів |
| Робочий механізм | Пружинний або магнітний привод – низька потреба в енергії | Пружинний, гідравлічний або пневматичний – часто з більшою енергією |
| Типові сильні сторони | Часте перемикання, низькі витрати на обслуговування, екологічно безпечний | Чудово підходить для високої напруги, компактних установок, високих можливостей струму пошкодження |
Це порівняння показує, що VCB є особливо сильними в програмах, де відповідальність за навколишнє середовище, часта експлуатація та низькі витрати протягом життєвого циклу є критичними. Для комунальних служб і промислових користувачів, які шукають стійке, високоефективне рішення для мереж середньої напруги, VCB є переконливим технологічним вибором.Comewillвиробляє VCB, які використовують ці притаманні переваги, пропонуючи ряд продуктів від 12 кВ до 40,5 кВ для внутрішнього та зовнішнього використання.
VCB — це збірка високоточних компонентів, кожен з яких відіграє вирішальну роль у забезпеченні надійної роботи. Двома найбільш важливими частинами є вакуумний переривник і робочий механізм.
Вакуумний переривач являє собою герметично закритий керамічний циліндр, що містить нерухомий і рухомий контакти. Керамічний матеріал (часто оксид алюмінію) забезпечує чудову діелектричну ізоляцію та механічну міцність. Всередині металевий сильфон з’єднує рухомий контакт із зовнішнім робочим стрижнем, зберігаючи вакуумне ущільнення, дозволяючи осьовий рух. Складна система екранування оточує контакти для конденсації пари металу та запобігання його осіданню на внутрішній керамічній поверхні, зберігаючи цілісність ізоляції протягом усього терміну служби пристрою. Контактний матеріал, як правило, мідно-хромовий сплав, вибирається через його стійкість до зварювання та його здатність підтримувати низький струм розриву, що важливо для індуктивного перемикання навантаження.
Механізм керування забезпечує рушійну силу для точного та швидкого розмикання та замикання контактів. Пружинні механізми є найпоширенішими в ВКБ завдяки своїй надійності та незалежності від зовнішніх джерел живлення під час відключення. Енергія зберігається в закриваючій пружині (через ручну або моторизовану систему зарядки) і вивільняється, коли надходить сигнал про відключення. Ця конструкція з накопиченням енергії гарантує, що вимикач розмикається з постійною швидкістю та силою, незалежно від керуючої напруги. Інші варіанти включають магнітні приводи, які використовують постійні магніти та котушку для фіксації, пропонуючи простішу механічну конструкцію з меншою кількістю рухомих частин. Верстати VCB від Comewill оснащені надійними механізмами, такими як серія CT, розрахованими на тисячі операцій із мінімальним налаштуванням.
VCB класифікуються за середовищем їх встановлення та конкретними експлуатаційними вимогами. Два основних типи:
Основні сфери застосування включають:
З широким портфоліо,Comewillпостачає VCB для внутрішнього та зовнішнього застосування, пропонуючи налаштування відповідно до конкретних вимог замовника та стандартів проекту.
Вибір правильного VCB для конкретного проекту вимагає ретельної оцінки як параметрів системи, так і умов експлуатації. Наступні критерії є основою обґрунтованого рішення про закупівлю:
Ретельно оцінюючи ці критерії, інженери та групи із закупівель можуть визначити VCB, який не тільки відповідає безпосереднім технічним вимогам, але й забезпечує довгострокову надійність і економічну ефективність.Comewillнадає детальну технічну підтримку, щоб допомогти клієнтам зорієнтуватися у виборі, пропонуючи продукти, які відповідають основним міжнародним стандартам.
Основна перевага полягає в його здатності гасити дугу майже відразу після нульового струму у вакуумі, забезпечуючи швидке відновлення діелектрика. Це призводить до дуже короткого часу горіння дуги, зменшення контактної ерозії та мінімального обслуговування, що робить його високонадійним для систем середньої напруги.
VCB в основному призначені для застосувань середньої напруги, що охоплює діапазон приблизно від 3 кВ до 36 кВ. Це робить їх стандартним вибором для розподільних мереж і промислових енергосистем.
VCB мають значну екологічну перевагу, оскільки вони використовують вакуум як середовище переривання, яке не має ефекту парникових газів. Навпаки, газ SF₆ має дуже високий потенціал глобального потепління (GWP) і вимагає обережного поводження та процедури переробки в кінці терміну експлуатації.
Двома найважливішими компонентами є вакуумний переривник (герметичні контакти) і робочий механізм. Контактний матеріал переривника та його екранування визначають електричний термін служби, тоді як конструкція механізму та якість матеріалу визначають механічну міцність.
Так, VCB надзвичайно добре підходять для частих перемикань, таких як запуск двигуна, перемикання батареї конденсаторів і керування дуговою піччю. Їх міцна конструкція та низька контактна ерозія дозволяють виконувати велику кількість безпечних операцій.
VCB потребують мінімального обслуговування. Основні завдання включають періодичну перевірку робочого механізму на належне змащення, перевірку механічних індикаторів і візуальний огляд переривника на наявність ознак пошкодження. Самі переривники герметичні на все життя і не вимагають заправки газом або заміни контактів за нормальних умов експлуатації.
