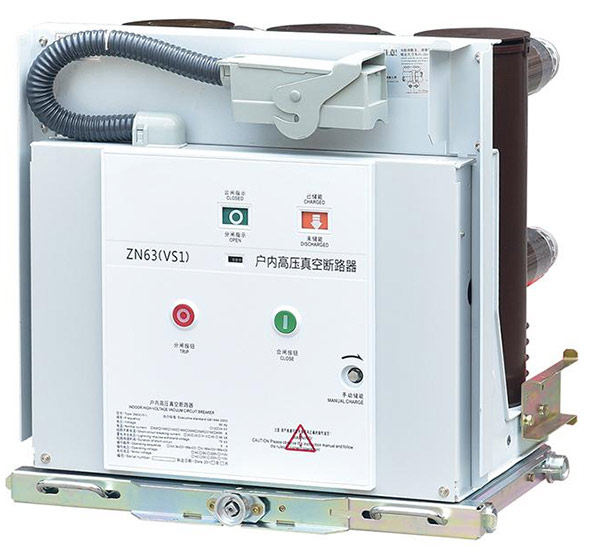

Вакуумний вимикачЦя технологія стала важливим комутаційним рішенням для розподілу електроенергії середньої напруги, оскільки вона поєднує вакуумне розірвання дуги з компактною механічною структурою та контрольованою електричною роботою. Коли контакти роз'єднуються всередині герметичного вакуумного переривника, дуга переривається через процес, який принципово відрізняється від розриву повітряного, масляного або газового кола. Ця архітектура може підтримувати швидке усунення несправностей, скорочення планового обслуговування камери переривання, компактну конструкцію розподільного пристрою та повторне перемикання за певних робочих умов. Однак продуктивність вимикача не можна оцінити лише за його переривним середовищем. Номінальна напруга, номінальний струм, здатність до короткого замикання, рівень ізоляції, контактна система, робочий механізм, захисне реле, керуюча напруга, середовище встановлення, механічна міцність і відповідні вимоги до випробувань – усе це впливає на кінцеву систему. Розуміння цих взаємозв’язків має важливе значення для інженерів, виробників розподільних пристроїв, комунальних підприємств, промислових об’єктів, проектів з відновлюваних джерел енергії та інших користувачів середньої напруги.
Зміст
Натисніть будь-яку тему, щоб перейти безпосередньо до розділу.
- 1. Чому комутатор середньої напруги потребує спеціального захисту?
- 2. Як працює вакуумне переривання дуги?
- 3. Які основні компоненти рубильника?
- 4. Як номінальна напруга та струм впливають на вибір?
- 5. Чому здатність до короткого замикання та швидкість переривання важливі?
- 6. Як робочий механізм впливає на продуктивність?
- 7. Яка різниця між внутрішнім і зовнішнім дизайном?
- 8. Як вакуумні вимикачі порівняно з іншими технологіями переривання?
- 9. Як вимикач працює з реле захисту та датчиками?
- 10. Які програми використовують цю технологію перемикання?
- 11. Яких поширених помилок при виборі та встановленні слід уникати?
- 12. Як слід оцінювати тестування та стандарти?
- 13. Що має містити професійна технічна специфікація?
- 14. Часті запитання
Чому комутатор середньої напруги потребує спеціального захисту?
Електричні системи середньої напруги працюють на рівнях напруги, які вимагають ретельно скоординованого комутаційного та захисного обладнання. Комутаційний пристрій має не тільки передавати нормальний струм навантаження, але й правильно реагувати, коли в мережі виникає збій.
Електророзподільні мережі регулярно з’єднують трансформатори, двигуни, генератори, промислові фідери, комунальні лінії, відновлювані джерела енергії та інші навантаження. За нормальних умов струм безперервно протікає через провідники та комутаційне обладнання. Однак під час короткого замикання струм може різко зрости та створити значне теплове та електродинамічне навантаження.
Автоматичний вимикач забезпечує контрольований спосіб переривання цього струму. Його роботу необхідно узгоджувати з реле захисту, трансформаторами струму, трансформаторами напруги, схемами керування та загальною філософією захисту електричної мережі.
Середовище переривання є особливо важливим. Історично автоматичні вимикачі використовували кілька методів для контролю дуги, яка утворюється при роз’єднанні контактів. Повітря, масло та різні гази використовувалися в різних поколіннях обладнання. Вакуумна технологія забезпечує інший підхід, у якому первинний процес переривання дуги відбувається всередині герметичного вакуумного вимикача.
Вимикач може підключати або відключати певне електричне коло за номінальних умов експлуатації.
Коли система захисту виявляє несправність, вимикач може розімкнути та перервати струм у межах визначеної здатності відключати.
При інтеграції у відповідну архітектуру розподільного пристрою вимикач може брати участь у визначених процедурах ізоляції та технічного обслуговування.
Робота вимикача працює з датчиками та захисними пристроями для ізоляції пошкоджень, зберігаючи заплановану структуру розподілу.
Тому функцію вимикача слід розглядати на рівні системи. Високий рейтинг переривання не може компенсувати неправильне налаштування захисту. Добре сконструйований вимикач не може компенсувати неадекватне закінчення кабелю. Складний контролер не може виправити механічний механізм, який не обслуговувався належним чином.
Хороша інженерія розподільних пристроїв з’єднує ці елементи. Вимикач, збірна шина, фідер, захисне реле, вимірювальні трансформатори, контрольна потужність, блокування та корпус повинні бути визначені в одній електричній системі.
Чому переривання несправності відрізняється від звичайного перемикання
Розмикання ланцюга за нормальних умов навантаження та усунення короткого замикання не є еквівалентними операціями. Під час несправності струм може бути набагато більшим, а електрична енергія, пов’язана з несправністю, є значною.
Тому вимикач повинен бути здатний відключати струм за напруги та системних умов, для яких він розроблений. Процес переривання також має відбуватися досить швидко, щоб захистити підключене обладнання та підтримувати заплановану координацію захисту.
Це робить технологію переривання фундаментальним інженерним рішенням, а не властивістю косметичного продукту.
Як працює вакуумне переривання дуги?
Визначальною характеристикою вакуумного вимикача є використання герметичного вакуумного вимикача як камери для гасіння дуги. Переривник містить нерухомі та рухомі електричні контакти, укладені в середовищі контрольованого вакууму.
Коли контакти замкнуті, через контактні поверхні протікає струм. Коли робочий механізм дає команду на розмикання вимикача, рухомий контакт відокремлюється від нерухомого. Коли контактні поверхні розділяються, між ними може утворюватися електрична дуга.
На відміну від дуги в повітрі, вакуумний переривач не забезпечує значного газоподібного середовища для підтримки звичайного іонізованого шляху. Таким чином, процес переривання в основному регулюється парою металу, що утворюється з контактного матеріалу під час події розділення.
Роз'єднання контактів
Рух відкривання необхідно точно контролювати. Швидкість контакту, хід контакту, контактний тиск і механічне співвідношення між рухомим контактом і робочим механізмом впливають на продуктивність.
Контакти потребують достатнього руху, щоб встановити необхідну діелектричну відстань після припинення струму. Тому механічний механізм повинен забезпечувати послідовний хід під час повторних операцій.
Поведінка парів металу
Під час горіння дуги матеріал з контактів може утворювати пари металу. Ця пара забезпечує тимчасове провідне середовище, яке підтримує дугу. Коли струм наближається до природного нуля в ланцюзі змінного струму, дуга може згаснути, а пари металу швидко конденсуються.
Потім переривник повинен відновити достатню діелектричну міцність між розділеними контактами, щоб витримати напругу відновлення електрики.
Контактний матеріал
Контактний матеріал є важливою частиною конструкції вакуумного переривника. Він повинен підтримувати передачу струму, розрив дуги, стійкість до ерозії та відновлення діелектрика.
У різних конструкціях переривників використовуються спеціальні контактні сплави та геометрія для контролю розподілу струму та магнітних ефектів під час переривання.
Екранування
Пари металу, що утворюються під час переривання, можуть осідати на навколишніх поверхнях. Екрануючі структури всередині переривника допомагають контролювати, куди рухається цей матеріал, і допомагають підтримувати необхідний розподіл електричного поля.
| Стадія переривання | Що відбувається | Вимоги до дизайну |
|---|---|---|
| Закриті контакти | Через контактну систему протікає струм | Низький контактний опір і надійний контактний тиск |
| Розмикання контакту | Контакти починають роз’єднуватися, і може утворитися дуга | Контрольована швидкість відкриття та геометрія контакту |
| Період горіння дуги | Пара металу підтримує електропровідність | Контрольована поведінка дуги та контактна ерозія |
| Поточний нуль | Змінний струм досягає природного нуля | Швидке відновлення діелектрика |
| Після переривання | Розділені контакти витримують напругу відновлення | Стійка ізоляція між контактами |
Чому герметичний переривач має значення
Вакуумний переривник є герметичним компонентом. Його внутрішнє середовище встановлюється під час виробництва та підтримується протягом усього передбаченого терміну служби.
Це відрізняється від систем, які залежать від великого об’єму рідини або газу як основного середовища переривання. Вакуумний вимикач можна упакувати у відносно компактний вузол і інтегрувати в розподільний пристрій кількома способами.
Однак герметичний вимикач не означає, що весь вимикач не потребує обслуговування. Робочий механізм, зовнішня ізоляція, клеми, схеми керування, підшипники, зв’язки та інтерфейси комутаційних пристроїв все ще потребують належного огляду та обслуговування.
Тому вакуумне переривання слід розуміти як одну з частин архітектури вимикача. Його ефективність залежить від конструкції контакту, конструкції переривника, механічного руху, відновлення ізоляції та координації із системою захисту.
Які основні компоненти рубильника?
Сучасний вимикач середньої напруги містить кілька функціональних вузлів. Кожен з них впливає на шлях струму, процес переривання, механічну роботу, систему ізоляції, інтерфейс керування або структуру установки.
Вакуумний переривник
Вакуумний переривник містить нерухомий контакт, рухомий контакт, контактну штангу, внутрішні екрануючі елементи та герметичний корпус. Це частина, яка відповідає за переривання струму у вакуумному середовищі.
Його точність розмірів і внутрішня конструкція мають вирішальне значення, оскільки контактний зазор, центрування, контактний тиск і геометрія діелектрика повинні залишатися в межах передбачених проектом.
Робочий механізм
Робочий механізм перетворює накопичену або подану механічну енергію в контактний рух. Механізми з пружинним приводом широко використовуються в системах середньої напруги, тоді як електромагнітні операційні системи доступні в певних конструкціях.
Механізм повинен відкривати і закривати переривник з послідовним часом і ходом. Він також повинен підтримувати необхідну силу контакту в закритому положенні.
Ізоляційні опори
Ізоляція підтримує фізичне відокремлення компонентів під напругою від заземленого корпусу та навколишніх конструкцій. Вони також допомагають підтримувати необхідні зазори та механічну стійкість.
Клеми та шлях струму
Первинні клеми з’єднують вимикач з електричною мережею вгору та вниз. Їхня конструкція визначає, як вимикач взаємодіє з шинами, кабельними з’єднаннями чи іншими компонентами розподільного пристрою.
Система позиціонування та індикації
У багатьох розподільних пристроях механічні індикатори показують, чи вимикач розімкнуто, замкнуто чи в іншому визначеному положенні. Це може бути особливо важливо для знімного обладнання.
Керуючі та допоміжні схеми
Допоміжні контакти, котушки розмикання, котушки замикання, електроприводи, позиційні перемикачі та інші схеми дозволяють вимикачу спілкуватися з обладнанням захисту та керування.
| компонент | Основна функція | Ключове технічне міркування |
|---|---|---|
| Вакуумний переривник | Обривання дуги | Конструкція контакту, цілісність вакууму, відновлення діелектрика |
| Робочий механізм | Розмикання та замикання контактів | Швидкість, пересування, сила, послідовність, витривалість |
| Ізоляційні опори | Електричне розділення та структурна підтримка | Діелектричні властивості та механічна міцність |
| Первинні клеми | Підключіть вимикач до електричного кола | Сила струму, геометрія підключення, підвищення температури |
| Допоміжні контакти | Зворотний зв'язок по стану та контролю | Надійність контактів і сумісність схем |
| Відключення та замикання | Електрична активація | Керуюча напруга, синхронізація, узгодження захисту |
Механічна синхронізація
Трифазним вимикачам потрібні контакти для узгодженої роботи. Механізм передає рух до окремих полюсів так, що фази відкриваються та закриваються в межах необхідного співвідношення часу.
Надмірна варіація синхронізації може вплинути на продуктивність перемикання, тому регулювання та перевірка механізму є важливими частинами контролю якості та обслуговування.
Чому інтеграція компонентів має значення
Якісний переривник не може компенсувати погане центрування механізму. Сильна ізоляція не може компенсувати неправильно розроблене клемне з’єднання. Точне реле не може компенсувати невідповідну проводку керування.
Тому надійна робота вимикача залежить від взаємодії всіх цих компонентів.
Як номінальна напруга та струм впливають на вибір?
Номінальна напруга та струм визначають основну електричну робочу зону вимикача. Вони є одними з перших специфікацій, які перевіряють інженери, але вони є лише частиною повної технічної оцінки.
Номінальна напруга
Номінальна напруга повинна відповідати електричній системі, в якій буде працювати вимикач. Система ізоляції також повинна бути розроблена для відповідних напруг промислової частоти та перехідних напруг.
Вимикачі середньої напруги можуть бути виготовлені для різних класів напруги. Сімейства продуктів можуть включати обладнання приблизно 10 кВ, 12 кВ, 24 кВ, 36 кВ або інші номінальні значення залежно від конструкції та ринку.
Фактичний вибір має відповідати номінальній напрузі системи та застосовному стандарту, а не просто вибирати наступний доступний рейтинг.
Номінальний струм
Номінальний струм — це тривалий струм, який може переносити вимикач за певних умов. Таким чином, теплові показники є центральними для специфікації.
Контакти, клеми, провідники, гнучкі з’єднання, інтерфейси шин і вентиляція корпусу – все це сприяє утворенню та розсіюванню тепла.
Частота
Частота живлення впливає на електричну поведінку системи вимикання та відповідного захисного та вимірювального обладнання. Продукти можуть бути вказані для 50 Гц, 60 Гц або іншої визначеної робочої частоти.
Рівень ізоляції
Координація ізоляції включає більше, ніж номінальна робоча напруга. Обладнання може витримувати напругу промислової частоти та імпульсні умови, визначені застосовними вимогами до конструкції.
| Параметр | Що це визначає | Чому це важливо |
|---|---|---|
| Номінальна напруга | Клас напруги електромережі | Визначає вимоги до ізоляції та комутації |
| Номінальний струм | Можливість постійного струму | Визначає вимоги до тепла та провідників |
| Номінальна частота | Робоча частота енергосистеми | Забезпечує сумісність з електричною мережею |
| Рівень ізоляції | Вимоги до діелектричної стійкості | Підтримує координацію ізоляції |
| Рейтинг короткого замикання | Переривання струму пошкодження та здатність витримувати | Захищає обладнання під час збоїв у мережі |
Міркування щодо підвищення температури
Постійний струм виділяє тепло на електричних контактах і провідниках. Тому здатність до підвищення температури необхідно оцінювати разом із конструкцією корпусу.
Вимикач, встановлений у компактному металевому корпусі, може мати різні температурні умови, ніж той самий вимикач, встановлений у більшій вентильованій системі. Температура навколишнього середовища та висота встановлення також можуть впливати на теплові характеристики.
Системна напруга є лише початковою точкою
Два вимикачі можуть мати однакову номінальну напругу, але відрізнятися номінальним струмом, здатністю до короткого замикання, робочим механізмом, конфігурацією ізоляції, розташуванням клем і механічною міцністю.
Тому професійна специфікація повинна уникати зведення вибору до одного числа.
Чому здатність до короткого замикання та швидкість переривання важливі?
Продуктивність при короткому замиканні є однією з найважливіших характеристик при виборі автоматичного вимикача середньої напруги. Несправність може генерувати дуже великі струми та високі електромеханічні сили протягом короткого періоду часу.
Струм короткого замикання
Доступний струм пошкодження визначається електричною мережею, включаючи генератори, трансформатори, провідники та опір системи. Інженер розподільних пристроїв зазвичай визначає це шляхом дослідження короткого замикання.
Вимикач повинен мати здатність до відключення, що відповідає розрахованим умовам несправності.
Струм розриву
Вимикач повинен бути здатний відключати вказаний струм короткого замикання за номінальної напруги системи. Процес переривання повинен підтримувати відновлення діелектрика після припинення струму.
Короткочасна витримка
Комутаційні пристрої також можуть піддаватися впливу струмів замикання, поки система захисту очищає подію. Механічна та термічна конструкція має витримувати визначений струм протягом відповідної тривалості.
Пікова стійкість
Пікове значення струму пошкодження створює електродинамічні сили на провідниках і структурних компонентах. Механічна конструкція повинна враховувати ці напруги.
Час переривання
Загальна послідовність усунення несправності включає кілька етапів: виявлення несправності, рішення реле, передача сигналу відключення, переміщення робочого механізму, роз’єднання контактів, розрив дуги та відновлення мережі.
Вимикач не діє самостійно. Повний час очищення залежить від реле, схеми керування, котушки відключення, механічного механізму, руху контакту та електричної системи.
Захисне реле має визначити несправність і видати команду на відключення протягом свого проектного часу роботи.
Електричний шлях між реле та вимикачем повинен правильно передавати команду відключення.
Механічна система повинна перетворювати електричну команду на повторюваний контактний рух.
Переривник повинен скинути струм і відновити необхідну діелектричну міцність.
Чому переривання середовища має значення
Середовище переривання визначає, як поводиться дуга під час роз'єднання контакту. Вакуумна технологія забезпечує контрольоване герметичне середовище та використовує геометрію контакту та поведінку матеріалу для досягнення переривання.
Це може забезпечити компактні розміри переривника та відносно просту камеру переривання в порівнянні з деякими старими технологіями переривання.
Однак остаточний рейтинг вимикача все ще залежить від повної конструкції. Вакуумна технологія не означає, що кожен вакуумний вимикач може перервати будь-який довільний струм пошкодження.
Таким чином, правильний технічний підхід полягає в тому, щоб почати з обчисленого рівня несправності системи, а потім перевірити номінальну здатність вимикача відключати та витримувати відповідно до застосовного стандарту.
Як робочий механізм впливає на продуктивність?
Робочий механізм визначає, наскільки швидко і послідовно рухаються контакти вимикача. Оскільки переривання відбувається під час точної послідовності механічних подій, конструкція механізму є центральною для продуктивності.
Пружинні механізми приводу
Пружинні механізми зберігають механічну енергію перед операцією закриття або відкриття. Електричні команди управління вивільняють накопичену енергію для переміщення контактів вимикача.
Ця архітектура широко використовується в розподільних пристроях середньої напруги, оскільки механізм може забезпечувати контрольований рух контакту, не вимагаючи безперервного електроживлення протягом усього механічного ходу.
Електромагнітні механізми
У деяких конструкціях вимикачів використовуються електромагнітні операційні системи для створення руху контактів. Ці механізми можуть забезпечувати різні робочі характеристики та можуть бути обрані відповідно до конкретної архітектури вимикача та вимог керування.
Операція закриття
Під час замикання механізм повинен зводити контакти з відповідною швидкістю та кінцевою силою контакту. Стабільне замикання допомагає зменшити механічний вплив і забезпечує належну провідність струму.
Операція відкриття
Початковий хід має бути досить швидким і послідовним, щоб підтримувати запланований процес переривання. Відстань і швидкість поділу контактів важливі, оскільки переривач повинен встановити правильний діелектричний стан після переривання струму.
Зберігання енергії
Механізми зазвичай включають індикатор накопичення енергії або систему заряджання, що керується двигуном. Система управління може визначити, чи достатньо енергії в механізмі для наступної роботи.
Механічна витривалість
Повторні операції призводять до зносу пружин, валів, підшипників, з’єднань, засувок і допоміжних перемикачів. Випробування на механічну міцність допомагають визначити, чи може механізм виконати вказану кількість операцій без неприйнятного погіршення.
| Область механізму | Необхідна поведінка | Занепокоєння можливою невдачею |
|---|---|---|
| Зберігання енергії | Надійна підготовка до експлуатації | Неповна зарядка або проблеми з двигуном |
| Відкриття приводу | Постійне швидке роз'єднання контактів | Повільний рух, знос, механічні перешкоди |
| Привід закриття | Контрольоване залучення контактів | Надмірний вплив або неповне закриття |
| Засувка | Надійне положення контакту | Неправильне регулювання або знос засувки |
| Допоміжні вимикачі | Точна позиція зворотного зв'язку | Неправильна індикація або погіршення контакту |
Механічний час має значення
Для трифазного вимикача робота трьох полюсів повинна залишатися в межах зазначеного співвідношення часу. Надмірна варіація між полюсами може вплинути на поведінку перемикання, і її слід контролювати під час виробництва та обслуговування.
Обслуговування механізму
Герметичний переривник може вимагати обмеженого обслуговування протягом передбаченого терміну служби, але механізм зовнішній і механічний. Перевірка зв’язків, мастила, де зазначено, кріплень, пружин, підшипників і допоміжних контактів залишається важливою.
План технічного обслуговування повинен відповідати технічним інструкціям виробника та фактичному перемиканню установки.
Яка різниця між внутрішнім і зовнішнім дизайном?
Вимикачі для внутрішніх і зовнішніх пристроїв можуть використовувати однаковий базовий принцип відключення, але мають дуже різні механічні та екологічні вимоги.
Вимикачі в приміщенні
Внутрішні вимикачі зазвичай встановлюються в шафах розподільних пристроїв або в електричних приміщеннях. Навколишнє середовище може бути більш контрольованим, дозволяючи компактну ізоляцію та конструкцію корпусу.
Внутрішні конструкції часто виглядають як висувні блоки або стаціонарні установки в металевих розподільних пристроях. Точне розташування залежить від архітектури панелі.
Зовнішні вимикачі
Зовнішнє обладнання повинно витримувати дощ, вологість, перепади температури, сонячне світло, забруднення, пил, вітер та інші екологічні навантаження.
Тому продукти для зовнішнього використання вимагають відповідного ущільнення корпусу, зовнішньої ізоляції, вибору матеріалу, захисту поверхні та механізмів, стійких до атмосферних впливів.
Композитна ізоляція
Зовнішні вимикачі можуть використовувати композитні ізоляційні матеріали, такі як силіконова гума або компоненти на основі епоксидної смоли, залежно від архітектури продукту. Ці матеріали можуть підтримувати ефективність ізоляції за мінливих умов навколишнього середовища, якщо їх правильно спроектувати.
Монтаж на стовпах
Деякі зовнішні розподільні вимикачі призначені для монтажу на стовпі. Ця конфігурація може спростити інтеграцію в повітряні розподільні мережі та дозволити комутаційному пристрою займати відносно невелику площу.
Установки підстанцій
Підстанційні вимикачі можуть бути встановлені на конструкціях або всередині зовнішніх розподільних пристроїв. Необхідно узгодити їх підключення до шин, трансформаторів струму, трансформаторів напруги, розрядників перенапруг і систем заземлення.
| Тип установки | Типове середовище | Основний фокус дизайну |
|---|---|---|
| Внутрішні розподільні пристрої | Електричні приміщення та закриті шафи | Компактність, інтеграція відсіків, сервісний доступ |
| Відкритий розподіл | Мережі під відкритим небом | Стійкість до погодних умов та ізоляційні характеристики |
| На стовпі | Накладні розподільні системи | Вага, монтажна конструкція, дистанційне керування |
| Зовнішня підстанція | Комунальні та промислові підстанції | Екологічна стійкість, інтеграція шин, координація ізоляції |
Фактори зовнішнього середовища
Температура, висота над рівнем моря, забруднення, вологість, вплив солі та ультрафіолетове випромінювання можуть впливати на вибір обладнання.
Наприклад, велика висота може вплинути на діелектричні характеристики повітряної ізоляції, тоді як сильне забруднення може вплинути на зовнішню ізоляційну поверхню. Прибережне середовище може збільшити вплив корозії, особливо навколо металевих конструкцій і з’єднань.
Внутрішній не означає, що не вимагає обслуговування
Обладнання для приміщень захищене від прямих погодних умов, але пил, конденсат, зміна температури та механічний знос все одно можуть впливати на механізм та електричні з’єднання.
Тому захист навколишнього середовища слід оцінювати реалістично, а не припускати, що обладнання всередині приміщень працює в ідеальних умовах.
Як вакуумні вимикачі порівняно з іншими технологіями переривання?
Розуміння відмінностей між технологіями переривання допомагає інженерам прийняти обґрунтоване технічне рішення. Кожна технологія має власні електричні, механічні, екологічні характеристики та характеристики обслуговування.
Переривання повітря
Розривання повітряного контуру використовує повітря як середовище дуги. Історично повітряні системи використовувалися для багатьох класів напруги. Їхня конструкція може включати дугогасильні жолоби, магнітне дуття або інші методи керування дугою.
При середній напрузі компактний вакуумний розрив може запропонувати іншу фізичну архітектуру, розмістивши процес переривання всередині герметичної камери.
Перебій масла
Масляні вимикачі використовують ізоляційне масло як ізоляційне середовище та як частину процесу гасіння дуги. Старі установки можуть все ще містити таке обладнання, але сучасні установки середньої напруги часто використовують альтернативні технології.
Масляні системи потребують уваги до стану масла, утримання, витоку, забруднення та пов’язаних з ними питань обслуговування.
SF6 переривання
Газ SF6 історично використовувався в обладнанні з елегазовою ізоляцією та газовим вимикачем через його електричну ізоляцію та характеристики дугогасіння. Проте екологічні міркування спонукали до розробки та впровадження альтернативних технологій у відповідних сферах застосування.
Переривання вакууму
Для переривання вакууму використовується герметична вакуумна камера. Його компактний переривний елемент і відсутність ізоляційного масла всередині переривника є важливими характеристиками технології.
| технології | Середня дуга | Типове міркування |
|---|---|---|
| повітря | повітря | Структура контролю дуги та вимоги до фізичної ізоляції |
| олія | Ізоляційне масло | Стан масла, герметичність, технічне обслуговування |
| елегаз | SF6 | Газогерметизація, транспортування, екологічні міркування |
| Вакуум | Вакуум із поведінкою металевої дуги | Конструкція переривника, матеріал контактів, виконання механізму |
Чому вакуумна технологія широко використовується в середній напрузі
Вакуумне переривання може забезпечити компактний переривач, швидке гасіння дуги та герметичне середовище переривання. Ці характеристики добре підходять для внутрішніх розподільних пристроїв середньої напруги та багатьох зовнішніх розподільних пристроїв.
Технологія також сумісна з сучасними вимикачами та цифровими системами захисту.
Вибір технології має залишатися залежним від застосування
Технічно не обґрунтовано оголошувати одне середовище переривання універсальним. Правильний підхід полягає в тому, щоб порівняти вимоги до електричної мережі, доступний простір для встановлення, умови навколишнього середовища, робочий режим, архітектуру захисту, застосовні стандарти та стратегію технічного обслуговування.
Відповідна технологія – це та, яка задовольняє повний набір вимог.
Як вимикач працює з реле захисту та датчиками?
Автоматичний вимикач рідко працює сам. Його дії вимикання та замикання зазвичай узгоджуються із системою захисту, яка вимірює електричні умови та визначає, коли потрібна дія перемикання.
Трансформатори струму
Трансформатори струму надають масштабовану інформацію про струм для реле захисту та лічильників. Їх співвідношення і характеристики точності повинні відповідати схемі захисту.
Трансформатор струму та вимикач є частиною одного ланцюга усунення несправностей. Якщо конфігурація трансформатора струму або підключення неправильні, реле може не отримати очікуваний сигнал.
Трансформатори напруги
Трансформатори напруги можуть надавати інформацію про напругу для захисту, вимірювання, синхронізації та контролю. Залежно від функції захисту, реле може використовувати напругу разом із струмом для визначення електричного стану мережі.
Реле захисту
Реле захисту постійно оцінюють електричні вимірювання. Залежно від застосування, функції можуть включати перевантаження по струму, замикання на землю, знижену напругу, перенапругу, спрямований захист, захист двигуна, захист трансформатора або інші спеціальні функції.
Схема відключення
Коли реле визначає, що вимикач повинен розімкнутися, воно надсилає команду на відключення через ланцюг керування. Котушка відключення приводить в дію механізм, який потім роз’єднує контакти.
Контроль закриття
Закриття також контролюється. Система може включати локальні та дистанційні засоби керування закриттям, електричні блокування, функції синхронізації та дозвільні сигнали.
| Системний елемент | функція | Відношення до Розривника |
|---|---|---|
| Трансформатор струму | Вимірює струм | Забезпечує захист і вимірювальний вхід |
| Трансформатор напруги | Вимірює напругу | Надає інформацію про напругу для захисту та контролю |
| Реле захисту | Оцінює електричні умови | Видає команди відключення або дозволу |
| Котушка відключення | Перетворює електричну команду в механічну дію | Ініціює розмикання вимикача |
| Система контролю | Контролює перемикання та стан | Керує локальною, дистанційною та зблокованою операцією |
Блокування
Блокування є важливою функцією безпеки. Механічні або електричні блокування можуть запобігти вибраним діям, коли обладнання знаходиться в невідповідному стані.
Наприклад, висувному вимикачу може бути заборонено переміщатися між положеннями, коли він закритий. Залежно від архітектури системи заземлювач може не спрацьовувати, поки первинний контур знаходиться під напругою.
Віддалений моніторинг
Сучасні електроустановки все частіше використовують цифровий зв’язок для контролю положення вимикача, стану відключення, стану механізму та інших параметрів.
Віддалена інформація може покращити оперативну обізнаність, але цифровий моніторинг не замінить правильні місцеві процедури безпеки. Команди з технічного обслуговування все ще потребують певних методів ізоляції, перевірки, заземлення та роботи.
Які програми використовують цю технологію перемикання?
Технологія вакуумного вимикання використовується в багатьох системах середньої напруги, оскільки її компактна форма та герметичний вимикач підходять для широкого діапазону архітектур розподілу.
Використовується для комутації фідерів, з'єднань трансформаторів, секцій шин і захисту розподілу в інженерних мережах.
Використовується для фідерів середньої напруги, що обслуговують двигуни, трансформатори, технологічне обладнання та внутрішні розподільні системи.
Підтримує системи збору, підключення трансформаторів, захист фідерів і контрольоване перемикання в сонячних і вітрових установках.
Може застосовуватися до розподільних мереж середньої напруги, де обладнання має працювати в складних промислових умовах.
Використовується у великих будівлях і кампусах, які отримують електричні джерела середньої напруги та розподіляють електроенергію через трансформатори та фідери.
Може підтримувати електророзподілення для залізниці, громадського транспорту, аеропортів та іншої інфраструктури, що потребує контрольованої комутації середньої напруги.
Розподіл комунальних послуг
Комунальні мережі використовують вимикачі середньої напруги для керування фідерами та розділення розподільних кіл. Вимикач може ізолювати несправний фідер, дозволяючи іншим частинам мережі залишатися під напругою, коли це дозволяє топологія мережі та координація захисту.
Зовнішні конфігурації, встановлені на стовпах, можуть бути корисними в повітряних розподільних системах, тоді як внутрішні розподільні вимикачі часто інтегруються в підстанції та компактні розподільні вузли.
Промисловий розподіл
Промислові підприємства можуть мати кілька двигунів середньої напруги, трансформаторів, технологічних ліній і великих електричних навантажень. Вибірковий захист особливо важливий, оскільки непотрібне відключення більшої розподільчої секції може вплинути на кілька ланцюгів нижче за течією.
Тому вимикач повинен працювати зі схемою захисту, яка відображає електричну архітектуру підприємства.
Захист трансформатора
Вимикачі середньої напруги можуть використовуватися на первинній або вторинній стороні трансформаторів залежно від конструкції мережі. Система захисту може включати в себе функції захисту від перевантаження по струму, замикання на землю, температури та інші специфічні для трансформатора функції.
Перемикання двигуна
Великі двигуни можуть потребувати комутації та захисту середньої напруги. Застосування двигунів створює свої проблеми, оскільки пусковий струм може бути значно вищим за звичайний робочий струм.
Тому вимикач і захисне реле слід вибирати відповідно до пускових характеристик двигуна та вимог захисту.
Системи відновлюваної енергії
Сонячні та вітрові проекти часто включають кілька колекторів і інтерфейси трансформаторів. Вимикачі середньої напруги можна використовувати для підключення та ізоляції ділянок колекторної мережі та узгодження захисту з генеруючим обладнанням.
Критична інфраструктура
Лікарні, центри обробки даних, аеропорти, водоочисні споруди та комунікаційна інфраструктура можуть потребувати добре скоординованих систем розподілу середньої напруги. Вибір вимикача в цих середовищах тісно пов’язаний із резервуванням, вибірковістю захисту, процедурами технічного обслуговування та безперервністю роботи.
У всіх цих сферах застосування вимикач є частиною більшої електричної архітектури. Додаток визначає правильну напругу, силу струму, рейтинг несправності, схему захисту, механізм керування, дизайн середовища та стратегію обслуговування.
Яких поширених помилок при виборі та встановленні слід уникати?
Багато проблем з вимикачами можна простежити через неповні специфікації або припущення щодо встановлення. Найважливіші помилки виникають, коли інженери розглядають вимикач як ізольований компонент, а не як частину повної системи захисту та розподілу.
- Вибір тільки по напрузі:Номінальний струм, здатність до несправності, ізоляція, робочий механізм і середовище також повинні відповідати.
- Ігнорування розрахунків короткого замикання:Доступний струм замикання слід встановити до того, як буде остаточно визначено номінал вимикача.
- Ігнорування координації захисту:Параметри реле та характеристики вимикача повинні підтримувати бажану вибірковість.
- Недооцінка простору кабелю:Кінцеві кінці кабелю та радіуси вигину можуть впливати на практичне розташування розподільного пристрою.
- Контрольна напруга з огляду:Відключення та замкнуті ланцюги вимагають відповідного допоміжного живлення.
- Ігнорування блокувань:Робочі послідовності слід перевіряти на повну архітектуру розподільного пристрою.
- Пропуск планування технічного обслуговування:Механізм, клеми, схеми керування та навколишній розподільчий пристрій все ще потребують перевірки.
- Використання неповної документації:Креслення, схеми підключення, дані таблички та записи випробувань повинні описувати ту саму конфігурацію.
Проблема «найвищий рейтинг — завжди краще».
Вищий рейтинг не є автоматично правильним інженерним вибором. Вимикач все ще повинен відповідати фізичному розподільчому пристрою, розташуванню кабелів, системі захисту, керуючій напрузі та умовам встановлення.
Вибір має базуватися на розрахованих вимогах і застосовних проектних запасах.
Проблема «вакуум означає відсутність обслуговування».
Вакуумний переривник герметичний, але вимикач містить механічні та електричні компоненти, які можуть зношуватися. Пружини, підшипники, зв’язки, допоміжні перемикачі, ланцюги розмикання, клеми та роз’єми керування залишаються важливими точками технічного обслуговування.
Проблема «скрізь той самий рубильник».
Чисте закрите промислове приміщення та берегова зовнішня підстанція представляють дуже різні середовища. Не слід автоматично вважати, що однакова фізична конструкція підходить для обох.
Проблема «інсталяція пізніше».
Монтаж вимикача, закінчення кабелю, проводка керування, блокування та розміри корпусу повинні бути розглянуті під час проектування розподільного пристрою. Переоснащення цих деталей після виготовлення може бути складним.
Проблема «задокументувати один раз».
Зміни, внесені під час проекту, повинні бути послідовно відображені в однолінійній схемі, кресленнях панелей, схемах електропроводки, налаштуваннях захисту, описі матеріалів і документах введення в експлуатацію.
Як слід оцінювати тестування та стандарти?
Автоматичні вимикачі середньої напруги є критично важливими для безпеки електричними пристроями, тому випробування відіграють центральну роль у підтвердженні їх ефективності.
IEC 62271 — це важливе сімейство стандартів, що охоплюють високовольтну комутаційну апаратуру та апаратуру керування. Різні частини відповідають різним типам обладнання та вимогам до тестування.
Звичайне тестування
Звичайне тестування проводиться на виготовленому обладнанні, щоб підтвердити, що кожна виробнича одиниця відповідає застосовним вимогам до конструкції.
Точна програма випробувань залежить від конструкції вимикача, але може включати електричні, механічні перевірки, контроль та перевірку ізоляції.
Випробування типу
Типові випробування перевіряють продуктивність конкретної конструкції за визначених умов випробувань. Вони можуть впливати на підвищення температури, діелектричні характеристики, переривання короткого замикання, механічну стійкість, поведінку внутрішньої дуги та інші характеристики, де це можливо.
Діелектричні випробування
Діелектричні випробування визначають, чи може система ізоляції витримати вказану напругу. Це може включати випробування на витримку промислової частоти та імпульсні випробування залежно від відповідних вимог.
Випробування на механічну витривалість
Механічні випробування на міцність оцінюють, чи може робочий механізм виконати необхідну кількість операцій перемикання без неприйнятного погіршення.
Випробування короткого замикання
Випробування типу короткого замикання можуть оцінити здатність вимикача переривати певні умови струму пошкодження. Це одна з найбільш значущих демонстрацій повної системи переривання.
Випробування підвищенням температури
Тестування на підвищення температури перевіряє термічну поведінку струмоведучих компонентів за певних умов струму. Контактний опір, геометрія провідника, клеми та конструкція корпусу сприяють досягненню результату.
| Категорія тесту | Основне призначення | Типові докази |
|---|---|---|
| Звичайний тест | Перевірте кожну виготовлену одиницю | Звичайні перевірки та протоколи випробувань |
| Випробування типу | Перевірте дизайн за визначених умов | Протокол типових випробувань або сертифікат |
| Діелектричний тест | Перевірити стійкість ізоляції | Протокол випробування електрики |
| Механічна витривалість | Перевірити довговічність механізму перемикання | Документація про випробування на витривалість |
| Тест на коротке замикання | Перевірити здатність переривання несправності | Відповідна документація щодо типових випробувань |
| Підвищення температури | Оцініть термічну поведінку безперервного струму | Запис про випробування теплових характеристик |
Обсяг тесту має значення
Тестовий сертифікат слід переглядати в контексті. Випробувана напруга, струм, конструкція вимикача, механізм, система ізоляції та аксесуари повинні відповідати конфігурації, що поставляється.
Сертифікат, пов’язаний з однією конфігурацією продукту, не повинен автоматично охоплювати всі варіанти сімейства продуктів.
Інспекція заводу
Програми якості можуть також включати перевірку розмірів, перевірку цілісності вакууму, вимірювання контактного опору, перевірку механічних синхронізацій, перевірку ланцюга керування та візуальний огляд.
Здача сайту в експлуатацію
Після встановлення вимикач і розподільний пристрій необхідно ввести в експлуатацію відповідно до проектних процедур. Це може включати випробування ізоляції, вимірювання контактного опору, перевірку механічної роботи, випробування реле захисту, перевірку ланцюга керування, перевірку блокування та функціональне випробування.
Що має містити професійна технічна специфікація?
Професійна специфікація повинна надати інженерам і групам закупівель достатньо інформації для вибору правильного вимикача до того, як обладнання досягне виробництва або встановлення.
| Область специфікації | Інформація для визначення | Чому це важливо |
|---|---|---|
| Номінальна напруга | Напруга системи та номінал обладнання | Визначає вимоги до електрики та ізоляції |
| Номінальний струм | Можливість постійного струму | Визначає вимоги до тепла та провідників |
| Частота | 50 Гц, 60 Гц або задана системна частота | Забезпечує сумісність з електричною мережею |
| Розривна здатність | Необхідний рейтинг переривання короткого замикання | Визначає придатність до рівня несправності |
| Здатність витримувати | Вимоги до короткочасної та пікової витримки | Підтримує структурні та термічні несправності |
| Ізоляція | Рівень ізоляції та конструкції | Забезпечує діелектричну придатність |
| Робочий механізм | Пружинний, електромагнітний або визначений альтернативний | Визначає керування та механічну поведінку |
| Керуюча напруга | Напруга відключення, замикання, двигуна та допоміжного кола | Забезпечує сумісність із системою керування |
| Розташування кріплення | Стаціонарні, висувні, встановлені на стовпі або інші пристрої | Забезпечує фізичну сумісність |
| Навколишнє середовище | У приміщенні, на вулиці, температура, висота, забруднення | Відповідає продукт умовам на місці |
Почніть з однолінійної діаграми
Однолінійна схема визначає місце розташування вимикача в електричній мережі. Він показує вхідні та вихідні фідери, трансформатори, двигуни, генератори, шини, захисні зони та інші основні елементи.
Специфікація вимикача повинна бути розроблена з цього електричного контексту.
Визначте положення вимикача
У специфікації має бути зазначено, чи є вимикач стаціонарним чи висувним, і описано відповідне положення та вимоги до блокування.
Визначте первинні з’єднання
Геометрія з'єднання особливо важлива для інтеграції розподільних пристроїв. Відстань між шинами, закінчення кабелю, орієнтація клем і розташування фаз повинні відповідати конструкції панелі.
Дайте визначення допоміжних функцій
Допоміжні контакти, котушки розмикання, котушки замикання, розчіплювачі мінімальної напруги, приводи двигунів, механічні індикатори та інтерфейси дистанційного керування повинні бути чітко перелічені, де це можливо.
Визначте вимоги до захисту
Специфікація захисту повинна визначати необхідні функції реле, коефіцієнти трансформації струму, входи напруги, де це можливо, логіку відключення, блокування та інтерфейси зв’язку.
Визначити екологічні вимоги
У проекті має бути визначено, чи буде вимикач працювати в приміщенні чи на відкритому повітрі, і надано відповідну інформацію про температуру, висоту, вологість, забруднення, сейсмічні властивості та корозію, де це можливо.
Визначте вимоги до тестування
Технічний документ повинен визначати застосовні стандарти, планові випробування, очікування від типових випробувань, вимоги до перевірки та процедури введення в експлуатацію.
- Дайте визначення електричної системи:Встановіть напругу, частоту, конфігурацію мережі та заземлення.
- Розрахувати умови несправності системи:Визначте доступний струм короткого замикання в місці розташування вимикача.
- Визначте безперервне навантаження:Встановіть номінальні поточні та очікувані робочі умови.
- Виберіть архітектуру переривання:Перевірте вакуумну технологію та відповідну конфігурацію вимикача.
- Дайте визначення механізму роботи:Вкажіть необхідну пружину або електромагнітне розташування та послідовність роботи.
- Визначити захист:Координатні трансформатори струму, входи напруги, реле, схеми відключення та блокування.
- Визначте фізичне встановлення:Перевірте фіксовану або висувну конструкцію, клеми, розміри та кабельні інтерфейси.
- Перегляньте умови сайту:Перевірте температуру, вологість, висоту, забруднення, корозію та вплив навколишнього середовища.
- Визначити тестування:Підтвердьте застосовні звичайні, типові, заводські випробування, випробування на місці та введення в експлуатацію.
- Контрольна документація:Переконайтеся, що всі креслення, налаштування, специфікації та сертифікати описують однакову остаточну конфігурацію.
Що потрібно запитувати покупцям перед схваленням?
- Креслення загального розташування:Перевірте габаритні розміри, монтаж, розташування клем і робочі відстані.
- Електрична схема:Підтвердьте розмикання, замикання, допоміжні ланцюги, блокування та ланцюги керування.
- Дані таблички:Перевірте напругу, струм, частоту, переривну здатність і відповідні номінальні характеристики.
- Інтерфейс захисту:Перевірте CT, VT, реле, відключення та інтерфейси зв’язку.
- Тестова документація:Підтвердьте обсяг рутинних записів і записів типових випробувань, застосовних до поставленої конструкції.
- Інформація про встановлення:Підтвердьте вимоги до підйому, транспортування, підключення, введення в експлуатацію та обслуговування.
Детальна технічна специфікація зменшує неоднозначність між групами проектування, закупівель, виробництва, введення в експлуатацію та технічного обслуговування. Це також допомагає запобігти пізнім змінам, викликаним відсутністю інформації про інтерфейс.
Часті запитання
Яка основна функція вакуумного вимикача?
Він з’єднує та від’єднує електричні ланцюги середньої напруги та перериває струм за визначених нормальних умов та умов несправності. Процес переривання відбувається всередині герметичного вакуумного переривника.
Чому для розірвання електричної дуги використовується вакуум?
Вакуум створює контрольоване діелектричне середовище, в якому поведінка дуги відрізняється від розриву повітря, масла або газу. Після роз’єднання контактів і нульового струму вакуумний вимикач може швидко відновити діелектричну міцність за проектних умов.
Що таке вакуумний переривник?
Вакуумний переривник — це герметична камера, що містить нерухомі та рухомі електричні контакти та внутрішні екрануючі компоненти. Він виконує фактичне переривання струму, коли вимикач розмикається.
Чим автоматичний вимикач відрізняється від контактора?
Автоматичний вимикач призначений для відключення струмів замикання в межах його номінальної здатності та забезпечення функцій захисту. Контактор, як правило, призначений для частого перемикання навантажень за певних робочих умов і зазвичай не призначений для виконання такої ж ролі усунення несправностей, як автоматичний вимикач.
Які рівні напруги може обслуговувати технологія вакуумного переривання?
Вакуумний переривник широко використовується в апаратурі середньої напруги. Конкретні продукти можуть бути розроблені для таких класів напруги, як 10 кВ, 12 кВ, 24 кВ, 36 кВ, 40,5 кВ та інших номінальних значень залежно від конструкції виробника та відповідного стандарту.
Чому вимикаюча здатність при короткому замиканні важлива?
Несправність може викликати дуже високий струм. Вимикач повинен мати можливість переривати вказаний струм замикання за напруги системи без неприйнятної відмови. Необхідний рейтинг повинен ґрунтуватися на фактичному розрахунку короткого замикання в мережі.
Яка роль робочого механізму?
Механізм керування забезпечує механічний рух, необхідний для розмикання та замикання контактів. Він контролює хід контакту, швидкість, силу та час, а отже, має прямий вплив на ефективність розриву та закриття.
Чи часто використовуються пружинні механізми?
так У вимикачах середньої напруги широко використовуються пружинні механізми. Вони накопичують механічну енергію та вивільняють її для виконання операції відкриття або закриття за командою.
Чи можна також використовувати електромагнітні механізми?
так Деякі конструкції вимикачів використовують електромагнітні робочі механізми. Вибір залежить від архітектури вимикача, вимог до керування, робочої послідовності та специфікації проекту.
Чи не потребують обслуговування вакуумні вимикачі?
Ні. Вакуумний переривач герметичний, що обмежує технічне обслуговування всередині переривної камери, але повний вимикач усе ще містить механічні механізми, клеми, допоміжні контакти, схеми керування, ізоляційні конструкції та інші компоненти, які потребують відповідного огляду та обслуговування.
Якого обслуговування потребує робочий механізм?
Технічне обслуговування може включати перевірку механічних з’єднань, пружин, підшипників, засувок, кріпильних деталей, допоміжних перемикачів, проводки керування та точок змащення, де зазначено. Точна процедура повинна відповідати документації виробника щодо технічного обслуговування та режиму експлуатації обладнання.
Яка різниця між внутрішніми та зовнішніми вакуумними вимикачами?
Вироби для внутрішнього використання зазвичай інтегруються в захищені розподільчі пристрої або електричні приміщення, тоді як вироби для зовнішнього використання розроблені таким чином, щоб витримувати дощ, зміни температури, сонячне світло, забруднення та інші умови навколишнього середовища. Принцип електричного відключення може бути подібним, але вимоги до корпусу та ізоляції відрізняються.
Що таке висувний рубильник?
Висувний вимикач може переміщатися між визначеними механічними положеннями в розподільчому пристрої, такими як підключене, тестове та ізольоване положення, відповідно до конструкції обладнання. Таке розташування може підтримувати процедури технічного обслуговування та тестування, зберігаючи визначені функції блокування.
Як працює вимикач із реле захисту?
Реле отримує електричні вимірювання від трансформаторів струму та, де це можливо, трансформаторів напруги. Коли реле визначає визначений ненормальний стан, воно надсилає сигнал відключення на вимикач. Потім котушка відключення приводить в дію механізм для розмикання контактів.
Чому трансформатори струму важливі?
Трансформатори струму забезпечують масштабовані сигнали струму для захисту та вимірювання. Їх співвідношення, точність, навантаження і розташування підключення необхідно узгоджувати з реле захисту і загальною електричною системою.
Чому трансформатори напруги іноді використовують з вимикачами?
Трансформатори напруги забезпечують масштабовані сигнали напруги для вимірювання, захисту, синхронізації та керування. Залежно від застосування реле захисту може використовувати інформацію про напругу разом з інформацією про струм, щоб визначити, чи існує несправність або ненормальний робочий стан.
Яка мета блокування?
Блокування допомагає запобігти визначеним небезпечним послідовностям операцій. Залежно від конструкції розподільного пристрою, він може обмежувати рух вимикача, роботу заземлювача або дії замикання, доки не будуть задоволені необхідні умови.
Які стандарти зазвичай пов'язані з вимикачами середньої напруги?
IEC 62271 — це важливе сімейство стандартів, що охоплюють високовольтну комутаційну апаратуру та апаратуру керування. Застосовна частина залежить від типу обладнання та конструкції. Також можуть застосовуватися національні та регіональні вимоги.
Яка різниця між звичайним тестуванням і тестуванням типу?
Звичайне випробування проводиться на виготовлених одиницях для перевірки відповідності відповідним виробничим вимогам. Випробування типу оцінює продуктивність конструкції за визначених умов випробувань і зазвичай виконується як частина валідації конструкції.
Яку технічну інформацію необхідно надати при виборі вимикача?
Важлива інформація включає напругу системи, номінальний струм, частоту, рівень короткого замикання, вимоги до ізоляції, місце установки, фіксовану або висувну конструкцію, керуючу напругу, функції захисту, допоміжні контакти, розташування клем, умови навколишнього середовища, а також відповідні стандарти та випробування.
Чи можна налаштувати вимикач для конкретної шафи розподільного пристрою?
Залежно від сімейства продуктів, специфічні для проекту вимоги можуть включати монтажні розміри, розташування клем, керуючу напругу, допоміжні схеми, конфігурацію механізму, інтерфейси захисту та інші визначені технічні параметри. Індивідуальні конфігурації слід контролювати за допомогою затвердженої технічної документації.
У яких галузях промисловості зазвичай використовується технологія вакуумного переривання?
Застосування включають комунальні послуги, підстанції, промислові підприємства, гірничодобувну промисловість, об’єкти відновлюваної енергетики, комерційні будівлі, транспортну інфраструктуру, очищення води та інші електроустановки середньої напруги.
Чому вимикач і розподільний пристрій повинні вказуватися разом?
Вимикач повинен підходити до розподільчого пристрою механічно та електрично. Інтерфейси шин, кабельні з’єднання, схеми керування, блокування, системи захисту, дозволи на обслуговування та вимоги до навколишнього середовища – все залежить від повної конфігурації панелі.
Як кращий вибір вимикача може посилити розподіл електроенергії середньої напруги?
Комутаційне обладнання середньої напруги є одним із ключових інтерфейсів між електричною мережею та системою захисту, відповідальною за контроль над ненормальними умовами. Вимикач повинен переносити безперервний струм навантаження, працювати надійно, переривати визначені струми пошкодження, витримувати електричні та механічні навантаження та точно спілкуватися з навколишньою архітектурою керування.
Вакуумне переривання забезпечує практичну основу для багатьох із цих вимог. Герметичний переривник створює контрольоване середовище для гасіння дуги та може підтримувати компактну конструкцію розподільного пристрою. Однак сам по собі вакуум є лише одним із елементів повного продукту.
Контактна система, пристрій екранування, опори ізоляції, робочий механізм, клеми, схеми керування, допоміжні контакти та корпус мають працювати разом. Механічна узгодженість особливо важлива, оскільки рух відкриття та закриття визначає умови, за яких переривник виконує свою функцію.
Вибір електрики не менш важливий. Номінальна напруга та струм є початковою точкою, але струм короткого замикання, рівень ізоляції, частота, підвищення температури та умови навколишнього середовища визначають, чи підходить конкретна конфігурація фактичній мережі.
Система захисту додає ще один рівень. Трансформатори струму, трансформатори напруги, реле, котушки відключення, керуюче живлення, комунікаційні інтерфейси та блокування створюють ланцюг, за допомогою якого електрична система виявляє несправність і реагує на неї.
Застосування також має значення. Підстанції, промислові об’єкти, мережі відновлюваних джерел енергії, шахти, комерційні будівлі, транспортна інфраструктура та критичні об’єкти не обов’язково пред’являють однакові вимоги до електрики чи навколишнього середовища.
Тестування та документація забезпечують остаточну технічну основу. Звичайні випробування, випробування типу, оцінки діелектрика, випробування на механічну міцність, випробування на короткі замикання, оцінки підвищення температури, перевірки встановлення та процедури введення в експлуатацію мають відповідати остаточній конфігурації обладнання.
Правильно вказаноВакуумний вимикачотже, це не просто компонент перемикання. Це частина інтегрованої архітектури захисту середньої напруги, яка поєднує електричні переривання, механічну роботу, датчики, керування та безпеку системи.
Потрібна конфігурація вимикача середньої напруги для вашого проекту?
Comewillпідтримує комутаційні рішення середньої напруги для комунальних, промислових, відновлюваних джерел енергії, комерційних та інфраструктурних застосувань, з конфігураціями, що охоплюють електричні параметри, робочі механізми, захисні інтерфейси, монтажні пристрої та технічні вимоги до конкретного проекту. Для детальної інформації про заявку та технічних обговорень,зв'яжіться з нами.
