Висувний підвісний індикатор несправності Локатор заземлення JDX

Як професійний виробник у Китаї, високоякісний висувний накладний індикатор замикання JDX Grounding Locator від Comewill використовує безконтактну електромагнітну індукцію як принцип виявлення, забезпечуючи чітку візуальну індикацію короткого замикання через червоний поворотний знак. Корпус пристрою оброблений антивіковими матеріалами, а на дисплеї використовуються флуоресцентні матеріали, що забезпечує чітку видимість навіть вночі. Для клієнтів, яким потрібен постійний запас або індивідуальні параметри, цей високоякісний продукт постачається безпосередньо з заводу за конкурентоспроможною низькою ціною, допомагаючи командам технічного обслуговування скоротити час виявлення несправності.

Висувний індикатор несправності JDX Grounding Locator – це пристрій визначення несправності, розроблений компанією Comewill для повітряних ліній розподілу електроенергії. Цей пристрій відстежує зміни струму в мережі за допомогою електромагнітної індукції. Коли виникає несправність короткого замикання, він активує механічний перекидний механізм для відображення червоного індикатора несправності. У його структурі використовується цілісний процес формування в поєднанні з технологією нанообробки поверхні, що надає йому властивості проти забруднення та старіння, що робить його придатним для тривалої експлуатації у зовнішніх повітряних лініях.

Основний принцип роботи

1. Логіка виявлення несправностей

Висувний підвісний індикатор замикання JDX Grounding Locator виявляє несправності на основі раптової зміни струму під час короткого замикання. У разі виникнення короткого замикання струм пошкодження протікає через точку встановлення. Елемент визначення струму всередині пристрою відчуває раптову зміну струму, і одночасно наступні дії захисту призводять до втрати живлення лінії. Ці дві умови разом складають основу для позову.

Індикатор несправності JDX, встановлений на повітряній лінії, працює шляхом визначення струму в лінії за допомогою електромагнітної індукції. У нормальних умовах роботи пристрій знаходиться в режимі очікування з низьким енергоспоживанням; коли через нього проходить струм короткого замикання, індукований сигнал перевищує встановлений поріг, запускаючи механізм приводу.

2. Метод локалізації несправності

Під час фактичних перевірок кілька індикаторів JDX встановлюються з інтервалами вздовж лінії. Коли виникає несправність, усі індикатори від джерела живлення до точки несправності стають червоними, тоді як індикатори за точкою несправності залишаються білими. Інспекторам потрібно лише спостерігати за станом індикатора на маршруті; ділянка між останнім червоним і першим білим індикатором є місцем несправності. Цей метод зменшує робоче навантаження традиційних комплексних інспекцій до локальних перевірок секцій, значно підвищуючи ефективність визначення несправностей.

3. Механізм скидання

Після усунення несправності та відновлення живлення обладнання автоматично перезавантажується через заданий час. Висувний підвісний індикатор несправності JDX Grounding Locator пропонує вибір часу скидання 6, 12, 24 і 36 годин для адаптації до робочих потреб різних ліній, усуваючи необхідність ручного скидання персоналом, який піднімається на стовп.

Структура продукту та характеристики матеріалу

1. Матеріал оболонки

Висувний накладний індикатор замикання JDX Grounding Locator сформований цільно з використанням високоміцних аерокосмічних матеріалів і нанотехнологій. Оболонка має такі характеристики:

Висока прозорість: полегшує спостереження за внутрішнім станом розгортання

Стійкість до плям: бруд важко прилипає до поверхні

Стійкість до старіння: не стає крихким під час тривалого перебування на вулиці

Не потребує технічного обслуговування: не потребує додаткового обслуговування протягом розрахованого терміну служби

2. Склад основних компонентів

3. Метод відображення

Висувний верхній індикатор несправності JDX Grounding Locator використовує механічний перекидний дисплей. Він білий у нормальному режимі роботи та стає червоним, якщо його перевернути, що вказує на несправність. Червона сторона покрита люмінесцентним матеріалом, що робить її добре видимою при денному світлі та все одно впізнаваною вночі чи в умовах слабкого освітлення. Як виробник Comewill надає перевагу стійкості до погодних умов у своєму виборі матеріалів для дисплеїв, гарантуючи, що обертові компоненти не вицвітають і не деформуються під тривалим впливом УФ-променів.

Сценарії встановлення та методи вимірювання: безпечні та універсальні

Ці показники досить гнучкі, коли справа доходить до того, куди вони можуть піти. Ми встановлюємо їх на повітряних лініях (ті, що на опорах), повітряних кабелях, підземних кабелях (ті, що поховані під містами), і навіть на шинах усередині розподільних пристроїв. По суті, будь-де в системі розподілу можуть виникнути несправності короткого замикання.
Оскільки вони використовуються в багатьох різних місцях, їхні методи вимірювання розроблено безпечно — немає прямого контакту з струмоведучими частинами. Для виявлення напруги вони відчувають просторовий градієнт потенціалу електричного поля навколо лінії. Для визначення струму вони використовують електромагнітну індукцію — схоже на роботу трансформатора. Цей безконтактний дизайн кардинально змінює правила: він захищає пристрій (і нас) від високої напруги та спрощує встановлення. Нам не потрібно переривати лінію чи вимикати живлення, щоб встановити їх — просто закріпіть їх і вперед.

ПРИНЦИП ДІЇ

Принцип виявлення короткого замикання:

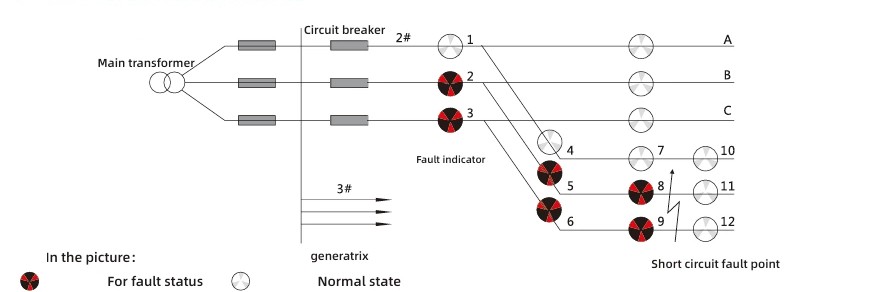

Виходячи з характеристик явищ короткого замикання, як критерій дії використовується раптова зміна струму під час короткого замикання, що супроводжується відключенням живлення захисного пристрою. Метод інтерпретації діаграми індикації несправності такий: коли світлові індикатори 2, 5 і 8 фази A лінії 2, індикаторна лампа фази B не горить, всі індикаторні лампи 3, 6 і 9 фази C стають червоними, а індикаторні лампи 11 і 12 залишаються білими, можна визначити, що в цій вихідній точці лінії сталася коротке замикання.

ТЕХНІЧНІ ПАРАМЕТРИ
