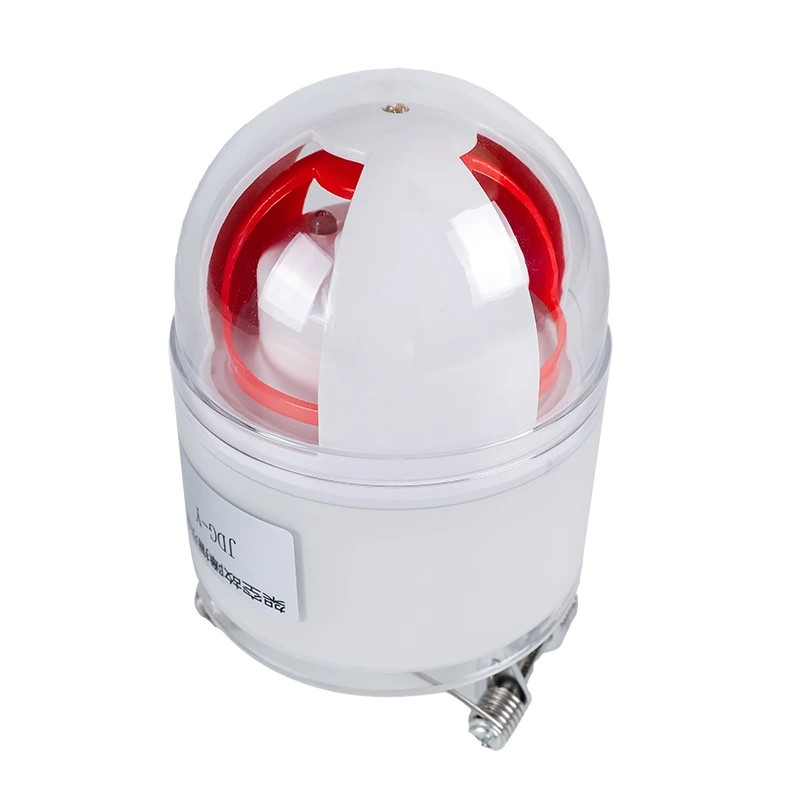

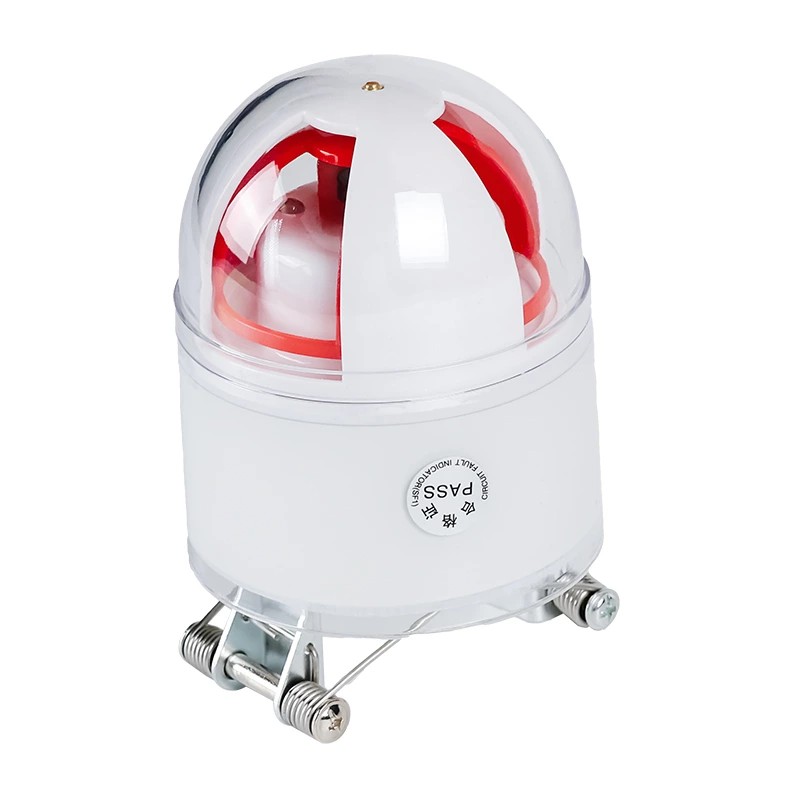

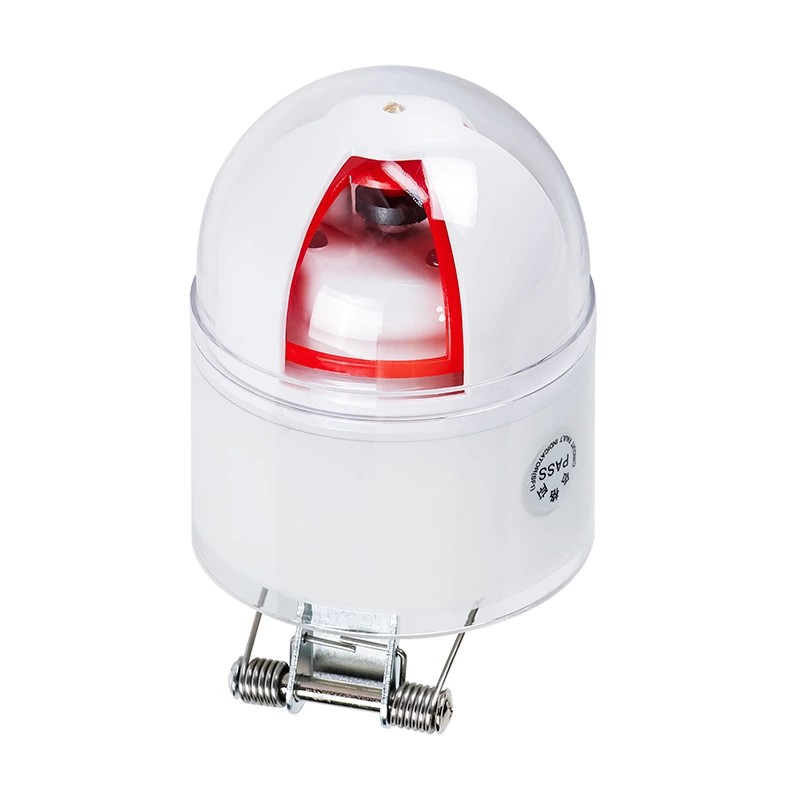

Індикатор несправності підвішеної компресійної пружини «чотири в одному» JDG-F

Деталі продукту

1. Виявлення несправностей «чотири в одному» для ліній розподілу

Якісний індикатор несправності на пружинній підвісці типу «чотири в одному» JDG-F від Comewill — це електромагнітний пристрій виявлення несправностей, який використовується в системах розподілу електроенергії середньої та низької напруги. Це допомагає польовим інженерам швидко визначити ділянку лінії, де виникло коротке замикання.

Принцип роботи

Коли через контрольований провідник протікає струм короткого замикання, пристрій виявляє раптову зміну струму.

Механізм активує видиму червону картку індикатора несправності.

Команди технічного обслуговування можуть візуально визначити місцезнаходження активованих індикаторів уздовж лінії.

Точка несправності визначається між останнім активованим індикатором і першим неактивованим індикатором.

Цей метод чіткого зонування значно скорочує час перевірки порівняно з ручним патрулюванням.

Індивідуальний індикатор несправності на компресійній пружині Comewill JDG-F широко використовується в мережах розподілу електроенергії, де швидке визначення несправності допомагає скоротити тривалість простою та підвищити ефективність обслуговування.

2. Структурні компоненти та функціональні модулі

Повноцінний індикатор несправності на пружинній підвісці типу «чотири в одному» JDG-F об’єднує кілька функціональних модулів, які працюють разом для забезпечення надійного виявлення та індикації.

Модуль визначення струму та напруги

Цей модуль визначає зміни струму та напруги в лінії за допомогою електромагнітної індукції та детектування електричного поля. Ці методи вимірювання не вимагають прямого контакту з провідниками під напругою, що сприяє підвищенню безпеки встановлення.

Схема виявлення несправностей

Внутрішня схема аналізує зміни сигналу, щоб відрізнити фактичні несправності короткого замикання від тимчасових коливань або змін навантаження. Імпортні електронні компоненти та мікроконтролери покращують стабільність обробки сигналу.

Механічна система приводу індикатора

Після підтвердження несправності механізм приводу активує червону флуоресцентну індикаторну картку, яка залишається видимою до скидання. Механічна конструкція розроблена для надійності на відкритому повітрі та тривалої експлуатації.

Відображення стану несправності

Пристрій має яскраво-червоне флуоресцентне покриття для забезпечення чіткої видимості в денний та нічний час. Механізм дисплея стійкий до вицвітання навіть після тривалого впливу ультрафіолетового випромінювання.

Автоматичний відкладений скидання

Після усунення несправності індикатор несправності JDG-F на компресійній пружині чотири в одному автоматично скидається через задану затримку. Ця функція зменшує потребу в ручному втручанні у віддалених місцях.

3. Конструкція матеріалу та довговічність конструкції

Щоб підтримувати тривалу роботу на відкритому повітрі, Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F використовує спеціальні матеріали та конструкцію.

Корпус авіаційного класу

Зовнішня оболонка виготовлена ​​з використанням високоміцних авіаційних матеріалів за технологією одноетапного формування. Обробка поверхні наноматеріалів підвищує стійкість до забруднення навколишнього середовища та старіння.

Нікельовані магнітні компоненти

Ключові магнітні елементи нікельовані для покращення магнітної провідності та підвищення ефективності електромагнітного сприйняття.

Стійкість до погодних умов

Конструкція корпусу розроблена таким чином, щоб протистояти:

УФ-випромінювання

Дощ і пил

Накопичення забруднення

Така конструкція дозволяє пристрою підтримувати стабільну роботу в зовнішньому середовищі розподілу електроенергії.

4. Система живлення та термін служби

Надійна робота протягом багатьох років є важливою для обладнання для моніторингу розподільних ліній.

Індикатор несправності підвішеної компресійної пружини «чотири в одному» JDG-F включає:

Високопродуктивна акумуляторна система з терміном служби понад 8 років

Конструкція малопотужних електронних схем

Управління на основі мікроконтролера для стабільної роботи

Ці функції допомагають гарантувати, що пристрій продовжує працювати протягом кількох циклів перевірки без частого обслуговування.

5. Встановлення та експлуатація Live-Line

Підвішений індикатор несправності на компресійній пружині «чотири в одному» JDG-F розроблено для встановлення під напругою, що означає, що пристрій можна встановити без відключення розподільної лінії.

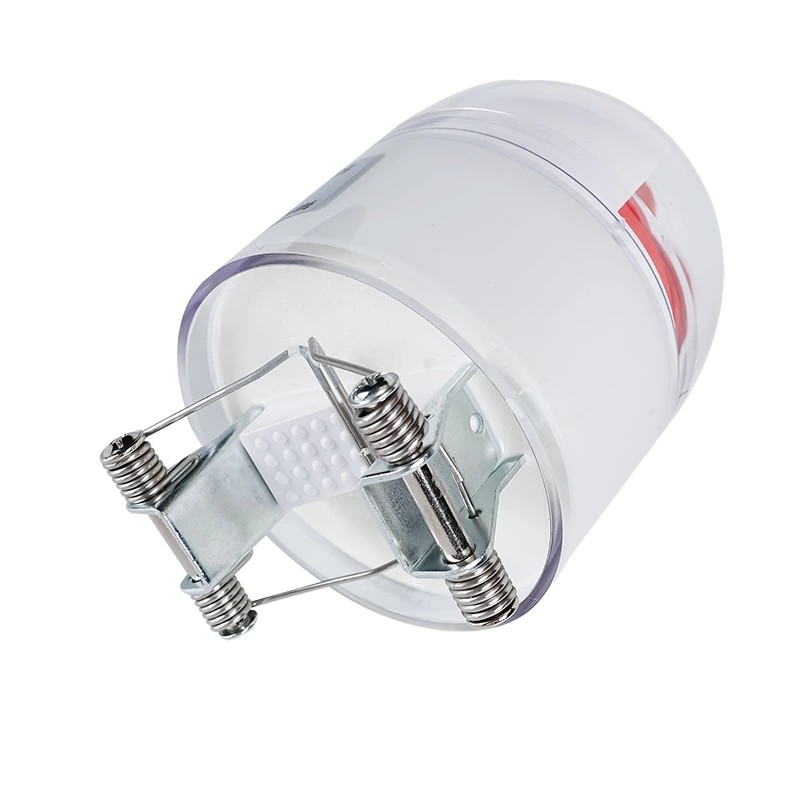

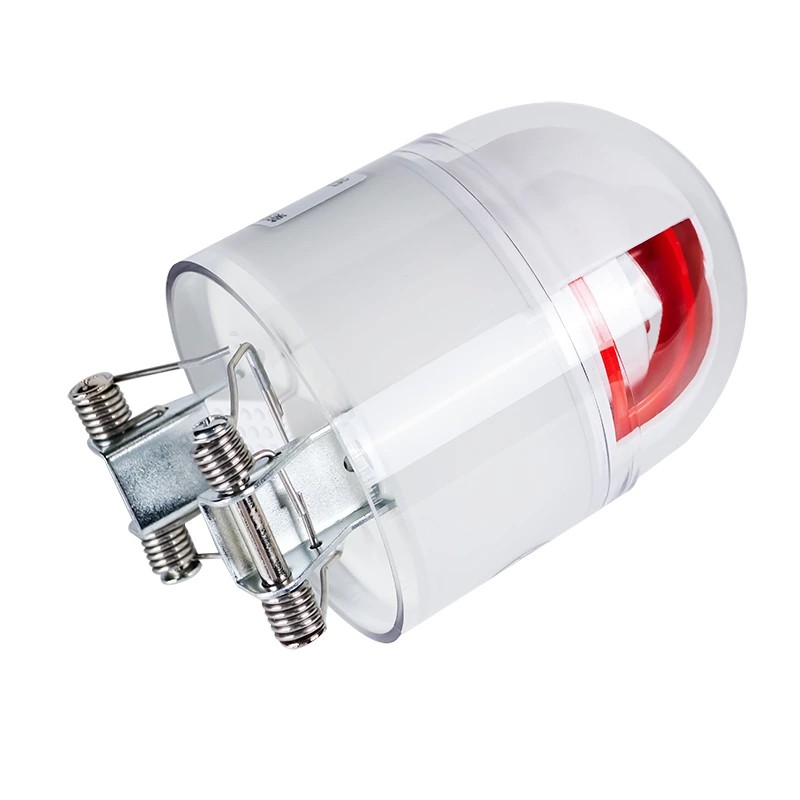

Підвісна конструкція пружини стиснення

В індикаторі використовується конструкція пружини стиснення карткового дроту, що дозволяє надійно закріплювати його на провідниках.

Основні характеристики монтажу:

Монтаж без різання провідників

Немає необхідності відключати електроенергію під час встановлення

Механічна стійкість як на оголених, так і на ізольованих провідниках

Ця конструкція допомагає комунальним підприємствам розгортати індикатори несправностей у розподільчих мережах з мінімальними перебоями в роботі.

6. Типові сценарії застосування

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F використовується в кількох сценаріях розподілу електроенергії:

Повітряні розподільні лінії

Встановлюється на провідниках опор для виявлення та відображення несправностей короткого замикання.

Кабельні розподільні системи

Використовується на повітряних ізольованих кабелях або підземних кабельних переходах.

Моніторинг розподільної мережі

Допомагає командам технічного обслуговування швидко виявляти несправності та організовувати цільові перевірки.

Операції з технічного обслуговування інженерних мереж

Підтримує швидке усунення несправностей і скорочує час, витрачений на повну лінію патрулювання.

7. Можливості виробництва та постачання

Будучи китайським виробником і фабрикою, Comewill надає підтримку у виробництві та постачанні пристроїв моніторингу розподільної мережі.

Можливості включають:

OEM та індивідуальні конфігурації продукту

Стабільні виробничі потужності для інжинірингових проектів

Контроль якості при виготовленні та монтажі

Comewill «Чотири в одному» підвішений індикатор несправності на компресійній пружині JDG-F доступний для глобальних комунальних підприємств, інженерних підрядників і дистриб’юторів електрообладнання, які шукають китайського постачальника пристроїв виявлення несправностей, виготовлених у Китаї.

ПРИНЦИП ДІЇ

Принцип виявлення короткого замикання:
Виходячи з характеристик коротких замикань, критерієм дії є раптова зміна струму, що супроводжується відключенням живлення захисного пристрою. Логіка інтерпретації діаграми індикації несправності така: якщо індикатори 2, 5 і 8 фази A та індикатори 3, 6 і 9 фази C лінії 2 стають червоними, а індикатори 11 і 12 залишаються білими, тоді можна визначити, що в цій точці вихідної лінії виникла помилка короткого замикання.

ТЕХНІЧНІ ПАРАМЕТРИ
