Індикатор несправності лінії EKL-4DXN із поточним станом

Що таке індикатор несправності лінії EKL-4DXN із поточним станом?

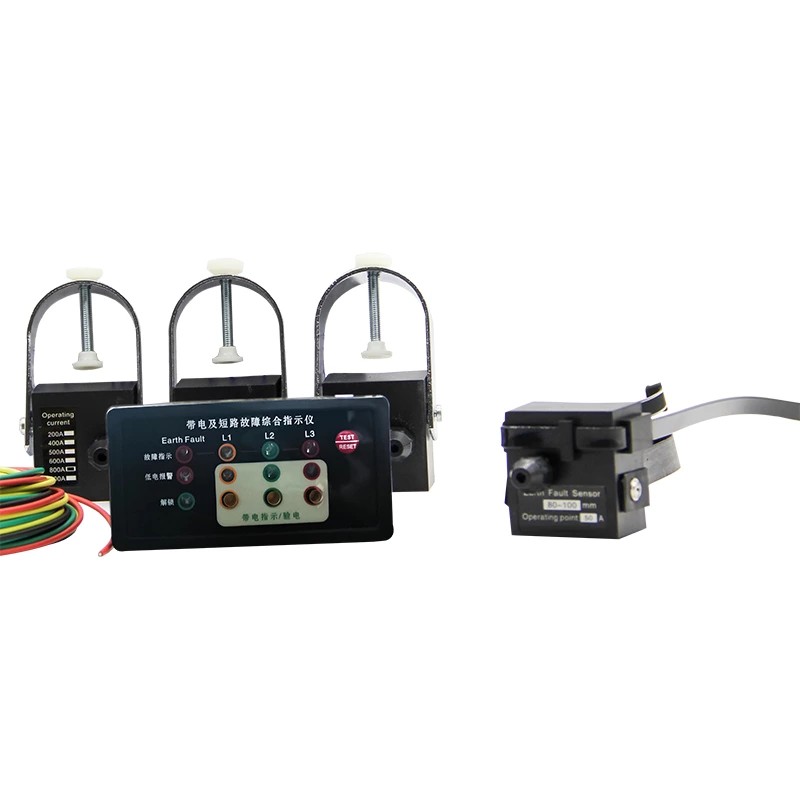

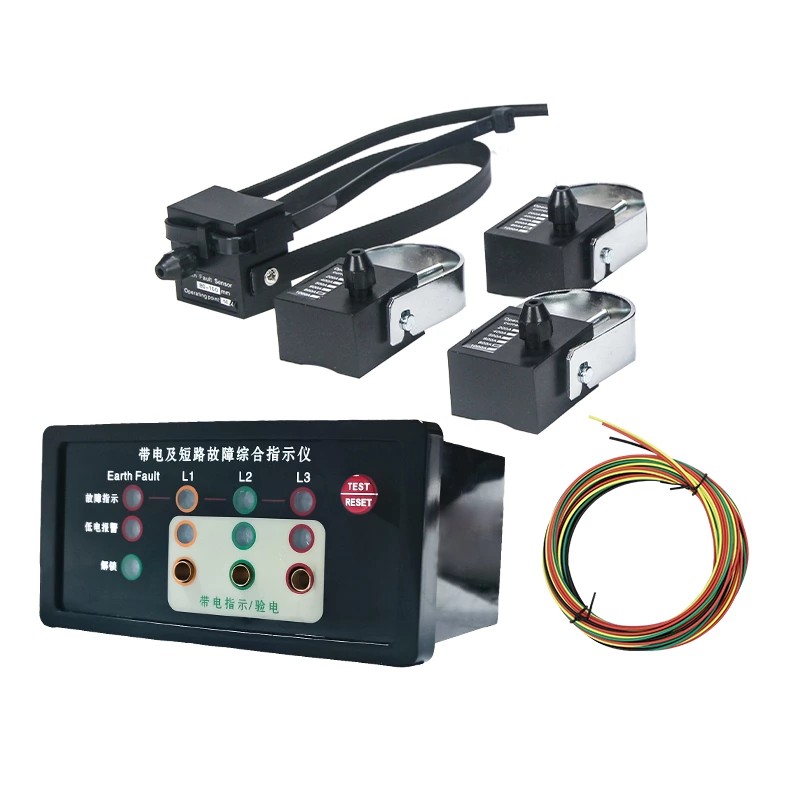

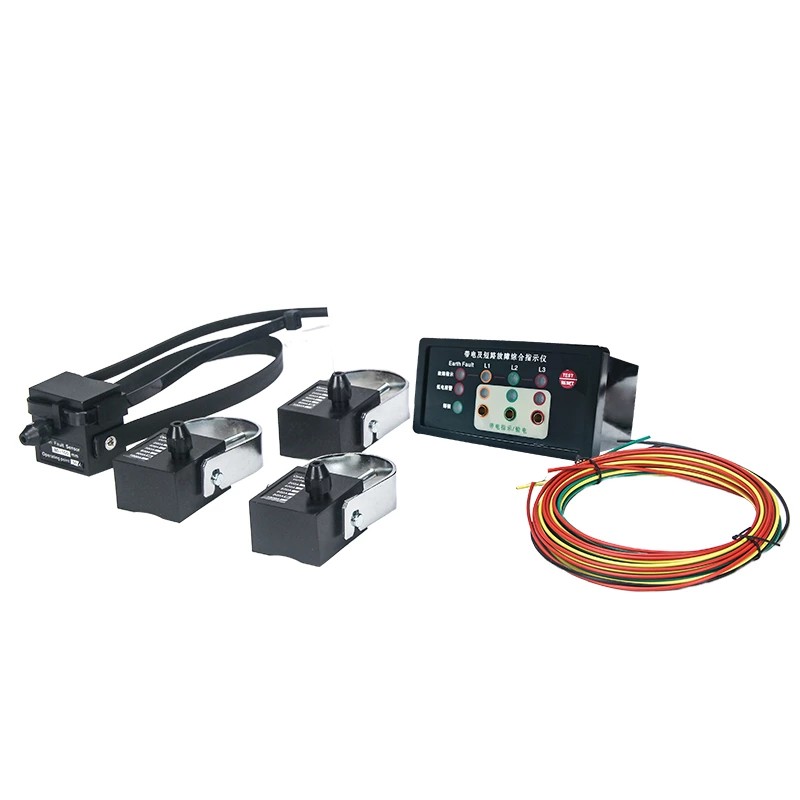

EKL-4DXN Line Fault Indicator with Live Status — це пристрій онлайн-моніторингу, розроблений Comewill спеціально для високовольтних розподільних пристроїв і розподільних мереж нижче 20 кВ. Цей пристрій об’єднує функції виявлення несправностей, живої індикації та перевірки фази. Завдяки модульній конструкції та оптоволоконній комунікаційній технології він може стабільно працювати в складних електромагнітних середовищах, забезпечуючи надійну підтримку щоденних перевірок і діагностики несправностей у системах живлення.

Особливості продукту

1. Основні функції сигналізації про несправність

Сигналізація несправності короткого замикання

Коли в лінії виникає коротке замикання, датчик короткого замикання, вбудований в індикатор несправності лінії EKL-4DXN з поточним статусом, негайно фіксує струм несправності та передає сигнал тривоги на головний комп’ютер через оптоволоконний кабель. Волоконно-оптичний зв'язок має потужні можливості захисту від перешкод, уникаючи впливу електромагнітного шуму всередині розподільного пристрою на передачу сигналу. Отримавши сигнал, головний комп’ютер запускає відповідний індикатор короткого замикання, допомагаючи персоналу на місці швидко знайти несправне коло.

Сигналізація замикання на землю

Датчик заземлення постійно контролює струм нульової послідовності лінії. Коли струм замикання на землю досягає або перевищує заданий поріг тривоги, датчик надсилає сигнал на головний блок через оптоволокно, і головний блок негайно активує сигнал тривоги про замикання на землю. Ця функція допомагає вчасно виявити замикання на землю, запобігає подальшому погіршенню ізоляції обладнання та знижує ризик ураження електричним струмом.

2. Функції, пов'язані з високою напругою

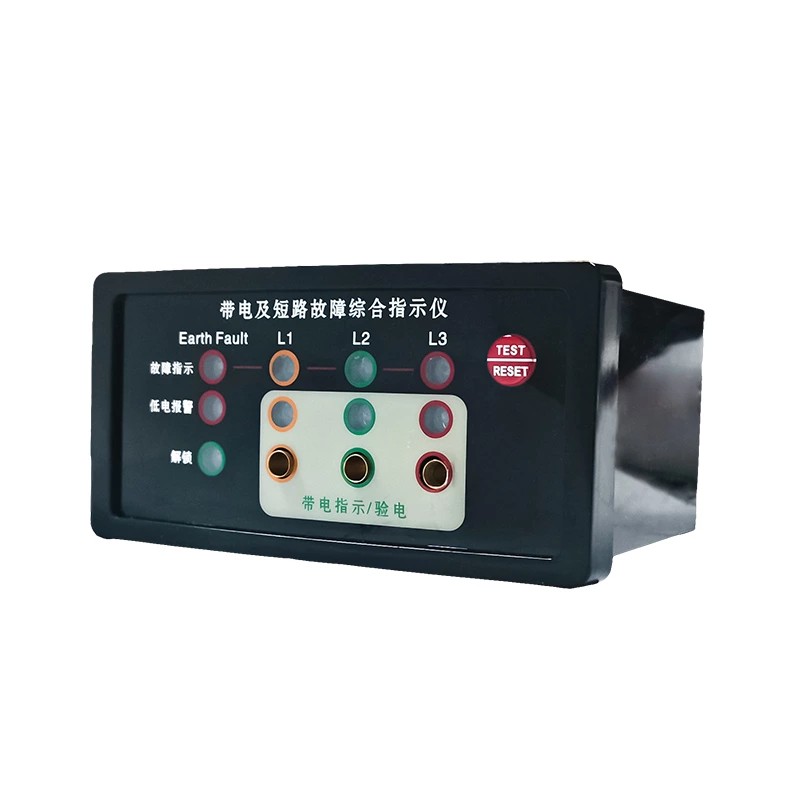

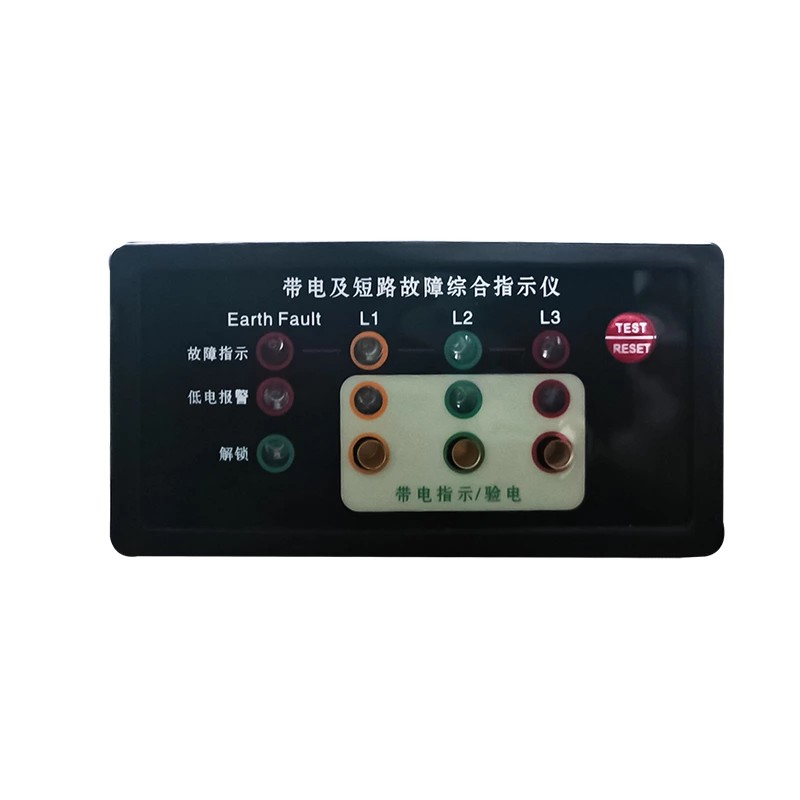

Індикатор високої напруги під напругою: якісний індикатор несправності лінії EKL-4DXN з живим статусом постійно відстежує стан під напругою високовольтних ліній. Панель основного блоку оснащена світлодіодними індикаторами високої яскравості, що відповідають фазам L1, L2 і L3 відповідно. Частота миготіння індикаторів приблизно відображає рівень напруги. Світлодіоди живляться безпосередньо від електричного поля високої напруги, не споживаючи вбудований акумулятор основного блоку. Така конструкція забезпечує безперервність індикації живого стану та подовжує загальний термін служби батареї.

Перевірка фази під високою напругою: панель основного блоку має спеціальний інтерфейс перевірки фази. Обслуговуючий персонал може використовувати цей інтерфейс для перевірки та підтвердження точності високовольтного вхідного сигналу та індикації несправності. Використання цієї функції для перевірки фази перед виконанням підключення до лінії або робіт з технічного обслуговування допомагає уникнути збоїв обладнання, викликаних помилками фази.

3. Гнучкі режими скидання

Щоб адаптуватися до різних робочих ритмів на різних об’єктах, EKL-4DXN пропонує три режими скидання:

Автоматичне скидання: після усунення несправності пристрій може автоматично скинути налаштування в заданий час. Додаткові інтервали скидання включають 8 секунд, 12 годин, 24 години та 48 годин (заводське значення за замовчуванням становить 12 годин). Цей режим підходить для неконтрольованих або віддалених сайтів, зменшуючи частоту скидань на місці обслуговуючим персоналом.

Скидання вручну: після усунення несправності персонал на місці може безпосередньо натиснути кнопку «Скинути/перевірити» на панелі індикатора несправності лінії EKL-4DXN з поточним статусом, щоб негайно очистити стан тривоги, переконавшись, що індикація пристрою відповідає поточному статусу лінії.

Дистанційне скидання: пристрій підтримує надсилання сигналів тривоги до центру керування, а також може отримувати команди дистанційного скидання з центру керування. Для великих розподільчих мереж із великою кількістю віддалених пристроїв ця функція допомагає диспетчерам дистанційно керувати станом пристроїв, зменшуючи непотрібні візити на місце.

4. Функції самотестування та сигналізації про низьку напругу

Функція автоматичного тестування: Щоб переконатися, що обладнання працює в нормальному стані, користувач може натиснути кнопку «Скинути/перевірити» на панелі основного пристрою. У цей час індикатори L1, L2, L3 і L4 блимнуть дев’ять разів, а потім автоматично скинуться. Тест також можна припинити вручну, натиснувши кнопку ще раз. Цей простий процес самоперевірки допомагає персоналу швидко підтвердити, що індикатор працює нормально перед початком роботи, усуваючи необхідність носити додаткові інструменти для тестування.

Сигналізація низької напруги:

Індикатор несправності лінії EKL-4DXN з поточним станом живиться від вбудованої літієвої батареї. Коли напруга батареї нижча за нормальний робочий діапазон, пристрій подає сигнал про низьку напругу, спонукаючи користувача вчасно замінити батарею. Ця функція допомагає запобігти неточному відображенню інформації про несправність пристрою через розряд батареї, таким чином зберігаючи безперервну надійність обладнання.

5. Регульовані налаштування параметрів

Як професійний виробник, Comewill дозволяє користувачам регулювати кілька параметрів сигналізації відповідно до фактичних умов експлуатації. Будь то порогове значення струму короткого замикання, порогове значення струму заземлення або час автоматичного скидання, усе це можна встановити на місці, дозволяючи обладнанню адаптуватися до різних умов лінії та робочих вимог.
