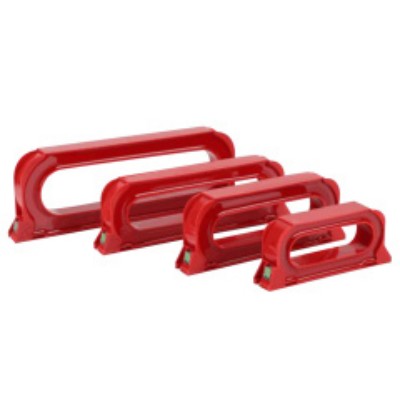

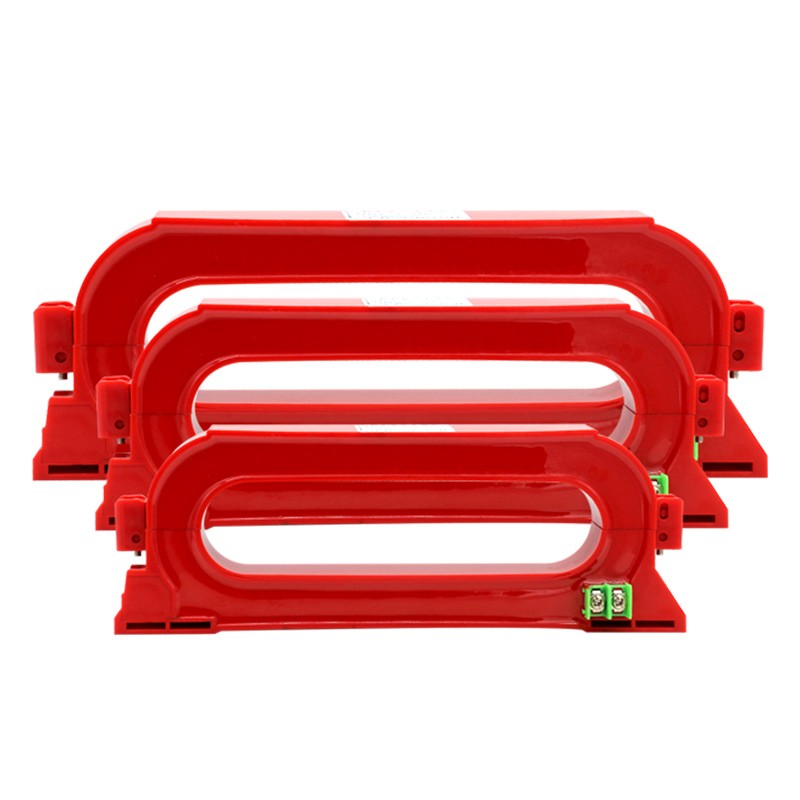

Купуйте якісний квадратний трансформатор струму нульової послідовності типу CTX у Comewill, професійного виробника в Китаї.
Основною функцією квадратного трансформатора струму нульової послідовності Comewill durable CTX типу Comewill є фіксація компонента нульової послідовності струму – суми трифазних струмів, також відомого як «струм нейтральної лінії» в промисловості, оскільки ця частина струму протікає в нейтральному провіднику трифазної системи. Для сценаріїв закупівлі з вимогами до виявлення замикання на землю його цільовий дизайн робить захист точнішим і є ключовим вибором для забезпечення стабільності електричної системи.
На практиці квадратний трансформатор струму нульової послідовності типу CTX буде працювати в поєднанні з пристроями релейного захисту або сигнальними системами. Коли в системі живлення виникає струм заземлення нульової послідовності (наприклад, ураження електричним струмом або несправність витоку в ланцюзі), вторинна сторона трансформатора негайно видасть відповідний струм нульової послідовності, викликаючи дію відповідного обладнання на вторинній лінії, наприклад відключення живлення, видачу сигналів тривоги тощо, для швидкого досягнення функцій захисту та моніторингу. Ця надійність зв’язку робить його пріоритетним для покупця при виборі захисного обладнання.
При установці просто помістіть його на нульовий провідник трифазної системи, щоб вивести сигнал, пропорційний складовій струму нульової послідовності. Навіть якщо струм пошкодження невеликий, він може точно виявляти замикання заземлення, ефективно уникаючи пошкодження обладнання через несправності та значно знижуючи ризик ураження персоналу електричним струмом. Таким чином, це високочастотне придбане захисне обладнання для систем розподілу електроенергії, центрів керування двигунами та інших електричних пристроїв, які схильні до замикань на заземлення.
Якщо вам потрібні оптові закупівлі або індивідуальні потреби для якісного прямокутного трансформатора струму нульової послідовності типу CTX або потрібна технічна консультація, Welcome (Wenzhou) Electric Co., Ltd. може надати комплексні професійні послуги, щоб повністю задовольнити потреби закупівель для проектів у різних сферах, таких як промисловість, торгівля та інфраструктура, а також для забезпечення вашої електричної безпеки.
CTX — це прості, надійні інструменти, створені для трифазних електричних систем. Ось чому вони так добре працюють у реальних умовах:
Уловлює незбалансований струм і замикання на землю: ці квадратні трансформатори струму нульової послідовності типу CTX, виготовлені в Китаї, вимірюють незбалансований струм у трифазних системах (це загальна сума трьох фазних струмів). Якщо струм замикання витікає з одного або кількох фазних провідників на землю (що таке замикання на землю), CTX виявляють це негайно.
Надчутливий до малих струмів: навіть крихітні часточки струму замикання на землю не проходять повз них. Це життєво важливо для захисту обладнання від поломки та захисту працівників від ураження електричним струмом.
Залишаються точними, навіть із перешкодами: вони дають точні показання компонента нульової послідовності струму, навіть коли в системі є багато електричних перешкод або перешкод. Немає плямистих даних, коли щось стає шумним.
Встановлюється легко, без простою: просто оберніть їх навколо нейтрального провідника трифазної системи. Немає необхідності розривати ланцюг або відключати живлення навантаження — налаштування відбувається швидко та не заважає роботі.
Працює з різними частотами: квадратний трансформатор струму нульової послідовності типу CTX працює від 50 Гц до 400 Гц, охоплюючи більшість поширених електричних установок. Незалежно від того, чи це стандартна промислова система, чи щось більш спеціалізоване, вони ідеально підходять.
Не обтяжать вашу систему: вони мають низьке навантаження, тому не додають додаткового навантаження на схему. І вони не погіршать точність інших інструментів вимірювання, які ви використовуєте.
Загалом, CTX – надійні, точні робочі конячки. Вони відіграють важливу роль у захисті електричних систем від замикань на землю, у безпеці людей і обладнання, тому вони ідеально підходять для промислового та комерційного електричного захисту.
| Електричні параметри | Механічні параметри | ||
| Частота | 50~400 Гц | оболонка | ABS（вогнезахисний клас 94-V0） |
| Номінальна потужність | 10 мА ~ 5 А | Бобіна | PBT |
| Діапазон вимірювання | 10% In ~ 130% In | залізне ядро | Ni сталь/нанокристалічний |
| Номінальна потужність | 0~1 В (А або) 0~0,25 мА | Внутрішня структура | Екологічно чисте лиття з епоксидної смоли |
| Різниця співвідношення | ≤±0,1% | План будівництва | Гвинтове кріплення |
| Різниця фаз | ≤±10 | Робоча температура | -25 ℃ ~ +75 ℃ |
| Діелектрична міцність | 2,5 кВ/1 мА/1 хв | Вологість навколишнього середовища | ≤85% |
| Опір ізоляції | DC500V/1000MΩ/хв | Спосіб проводки | Тип клеми/екранований скручений дріт 1,5м |

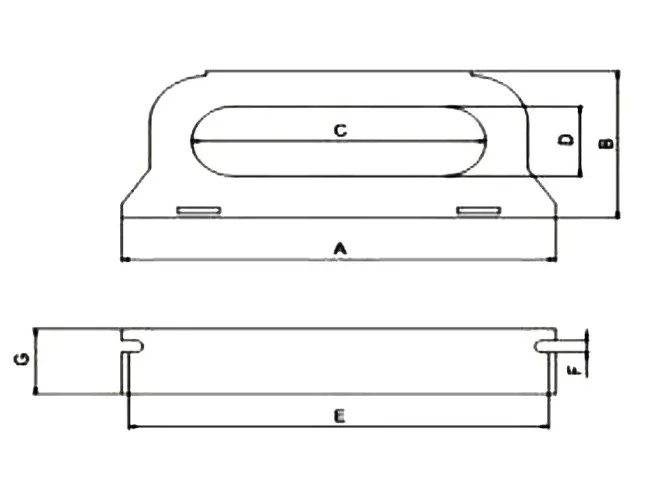

Механічні розміри (тільки для довідки)
| Характеристики моделі | Розміри | |||||||
| Опорний струм | A | B | C | D | E | F | G | |
| CTX-1025 | ≤100A | 155 | 63 | 105 | 30 | 148 | 5 | 28 |
| CTX-1432 | ≤225A | 205 | 75 | 145 | 35 | 198 | 5 | 28 |
| CTX-1832 | ≤400A | 245 | 75 | 184 | 35 | 238 | 5 | 28 |
| CTX-2245 | ≤630A | 295 | 95 | 229 | 50 | 288 | 5 | 28 |
| CTX-2645 | ≤1250A | 388 | 110 | 318 | 60 | 381 | 6 | 29 |
