Під час роботи нашої енергосистеми, як тільки виникає струм заземлення нульової послідовності, високоякісний квадратний трансформатор струму нульової послідовності типу CTK фабрики Comewill може бездоганно взаємодіяти з пристроями релейного захисту та сигнальними системами, стабільно запускати дію компонентів пристрою та реалізовувати функції захисту та моніторингу. Його особливість не вибирати обладнання та стабільний зв’язок дозволяє покупцям не турбуватися про проблеми адаптації, що також є однією з ключових причин, чому він став популярним у закупівлях.
Якщо в ланцюзі трапиться ураження електричним струмом або витік, вторинна сторона трансформатора негайно відреагує та видасть струм нульової послідовності. У цей момент пристрої, підключені до вторинної лінії, негайно активують захисний механізм - або автоматично відключать живлення, щоб запобігти поширенню несправності; Або негайно подайте сигнал тривоги, щоб нагадати персоналу про необхідність своєчасно поводитися з ним, мінімізувати ризики для безпеки електричної системи, а також захистити особисту безпеку персоналу на місці.
Цей трансформатор струму нульової послідовності квадратного типу CTK є надійним, довговічним і має прямі захисні ефекти, що робить його високоякісним вибором для закупівлі для підвищення рівня безпеки всієї енергосистеми. Якщо вам потрібні оптові закупівлі або у вас є індивідуальні параметри чи потреби в технічних консультаціях, компанія Welcome (Wenzhou) Electric Co., Ltd. може надати професійні комплексні послуги. Незалежно від того, чи це док-станція процесу закупівель, чи подальша технічна підтримка, ми можемо допомогти вам вирішити це належним чином і повністю задовольнити потреби закупівель у різних галузях.
CTK — це міцні, надійні пристрої, створені для трифазних електричних систем — ось що виділяє їх у реальному використанні:
Уловлює незбалансований струм і замикання на землю: квадратний трансформатор струму нульової послідовності типу CTK призначений для вимірювання незбалансованого струму в трифазних установках (це загальна сума трьох фазних струмів). Це означає, що вони можуть виявити замикання на землю, які виникають, коли струм замикання витікає з одного або кількох фазних провідників на землю.
Надчутливі: навіть невеликі кількості струму замикання на землю не проходять повз них. Це дуже важливо для захисту обладнання від пошкоджень і безпеки працівників від ураження електричним струмом. Незмінно точні: вони забезпечують точні показання компонента нульової послідовності струму, навіть якщо в системі є багато електричних шумів або перешкод.
Легке та ненав’язливе встановлення: ви просто встановлюєте їх навколо нейтрального провідника трифазної системи — не потрібно розривати ланцюг або вимикати живлення навантаження. Налаштування є простим і не порушує роботу.
Працює на різних частотах: призначений для роботи від 50 Гц до 400 Гц (загальний діапазон для більшості застосувань), квадратний трансформатор струму нульової послідовності типу CTK досить гнучкий, щоб відповідати різноманітним електричним установкам.
Низьке навантаження на систему: вони не створюють додаткового навантаження на схему та не погіршують точність інших вимірювальних пристроїв у системі.
Загалом квадратні трансформатори струму нульової послідовності типу CTK є надійними, точними інструментами, які відіграють ключову роль у захисті електричних систем від замикань на землю. Вони захищають як людей, так і обладнання, що робить їх найкращим вибором для потреб промислового та комерційного електрозахисту.
| Електричні параметри | Механічні параметри | ||
| Частота | 50~400 Гц | оболонка | ABS（вогнезахисний клас 94-V0） |
| Номінальна потужність | 10 мА ~ 5 А | Бобіна | PBT |
| Діапазон вимірювання | 10% In ~ 130% In | залізне ядро | Ni сталь/нанокристалічний |
| Номінальна потужність | 0~1 В (А або) 0~0,25 мА | Внутрішня структура | Екологічно чисте лиття з епоксидної смоли |
| Різниця співвідношення | ≤±0,1% | План будівництва | Гвинтове кріплення |
| Різниця фаз | ≤±10 | Робоча температура | -25 ℃ ~ +75 ℃ |
| Діелектрична міцність | 2,5 кВ/1 мА/1 хв | Вологість навколишнього середовища | ≤85% |
| Опір ізоляції | DC500V/1000MΩ/хв | Спосіб проводки | Тип клеми/екранований скручений дріт 1,5м |

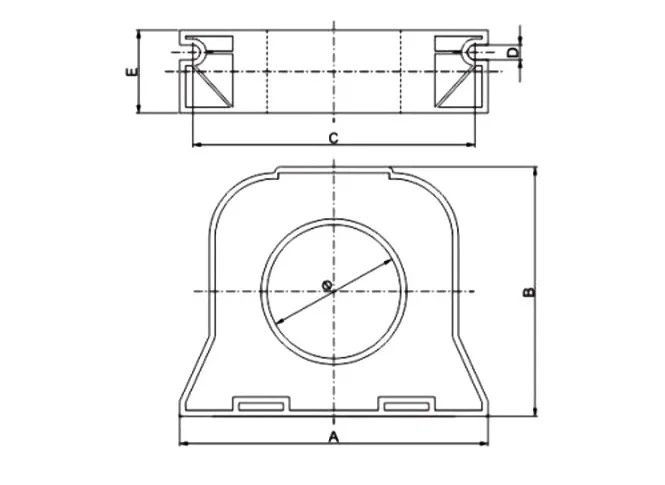

Механічні розміри (тільки для довідки)
| Характеристики моделі | Розміри | ||||||
| Опорний струм | ø | A | B | C | D | E | |
| ЧТК-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| ЧТК-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| ЧТК-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| ЧТК-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
