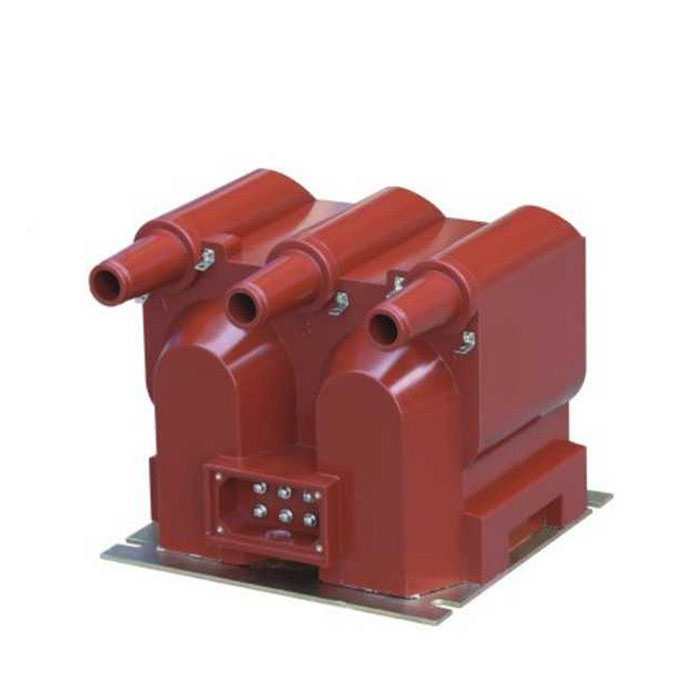

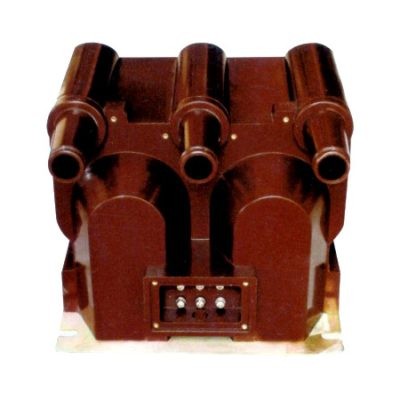

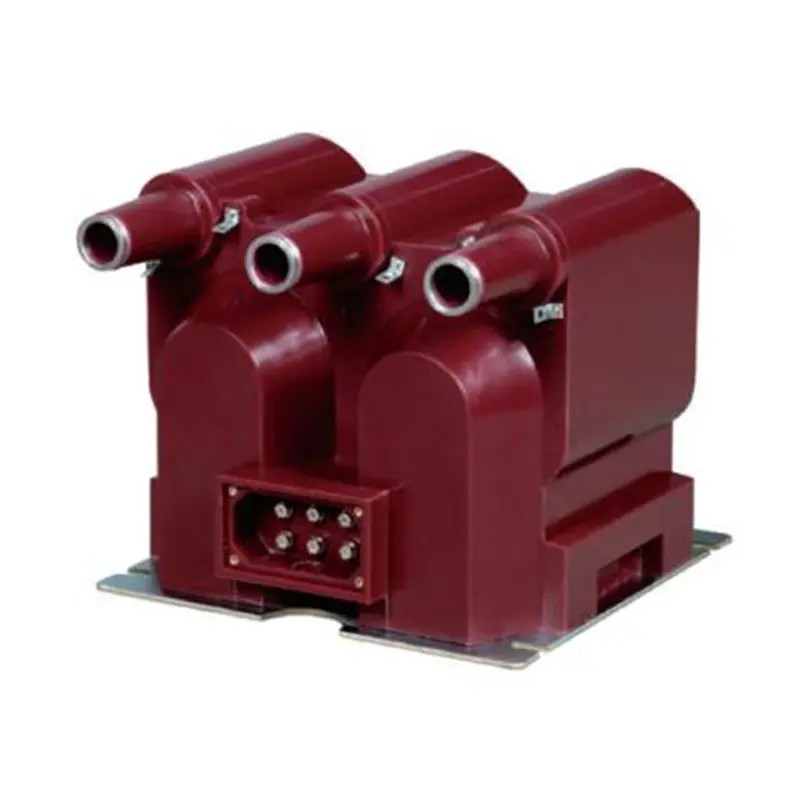

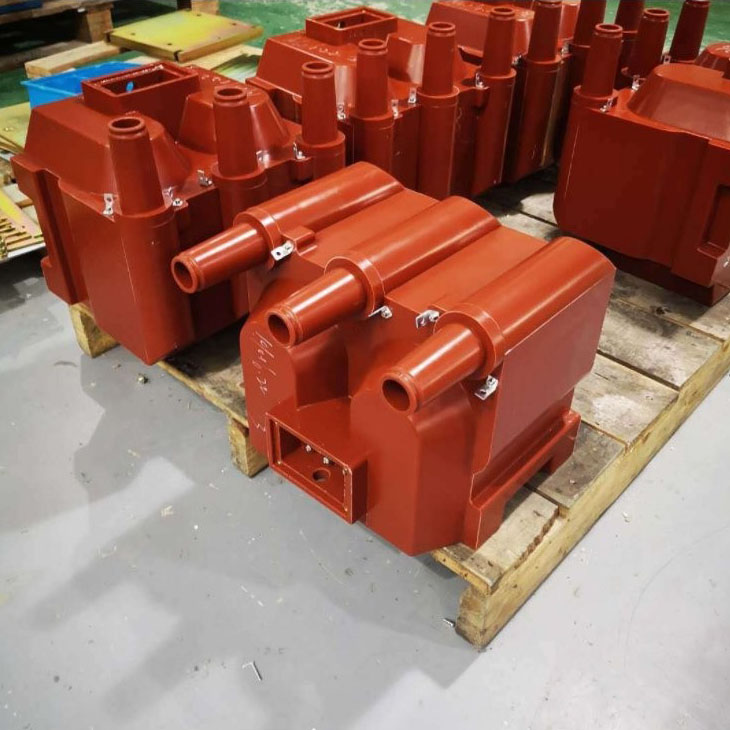

Як професійний виробник у Китаї, Comewill хоче надати вам високоякісний трансформатор напруги JSZV12-10R. Окрім структурної адаптивності, трансформатор вирізняється безпекою та безперервністю роботи. Особливістю, що виділяється, є конструкція запобіжника з можливістю гарячої заміни — первинні обмотки фаз A, B і C інтегровані з запобіжниками для захисту від короткого замикання, які можна замінити через вторинну клему, не перериваючи роботу системи.
JSZV12-10R розроблено для адаптації до різноманітних умов на місці. Він підтримує стандартну трифазну конфігурацію проводки типу "V" і може бути зручно розібраний на два незалежних однофазних блоки, пропонуючи гнучкість для встановлення та проектування системи.
Трансформатор напруги JSZV12-10R спеціально створений для задоволення суворих вимог внутрішніх систем живлення 10 кВ, поєднуючи точність вимірювання з надійністю експлуатації.

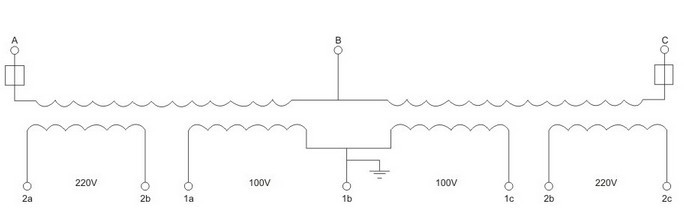

1. Подвійна вторинна вихідна функція:
Вихід 100 В: призначений для високоточного вимірювання напруги та вимірювання енергії.
Вихід 220 В: служить надійним допоміжним джерелом живлення для механізмів управління, зменшуючи потребу в додаткових компонентах живлення.
2. Чудова ізоляція та довговічність:
Повністю герметизований високоякісною епоксидною смолою, що забезпечує виняткову вологостійкість, міцність ізоляції та захист від старіння — ідеально підходить для складних приміщень або середовищ із високою вологістю.
Виготовлений із високоякісних холоднокатаних сердечників із силіконової сталі для забезпечення низьких втрат і стабільної роботи.
3. Комплексний захист безпеки:
Вбудовані запобіжники на всіх первинних обмотках забезпечують надійний захист від короткого замикання.
Заміна запобіжника проста і не вимагає відключення системи, що забезпечує максимальний час безвідмовної роботи.

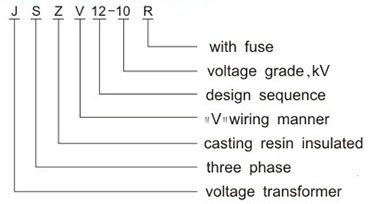

| Код | Значення | опис |
| J | Трансформатор напруги | Визначає категорію обладнання для негайного розпізнавання. |
| S | Трифазний | Призначений для трифазних систем електроживлення для задоволення потреб у вимірюванні та захисту кількох ланцюгів. |
| Z | Лита ізоляція з епоксидної смоли | Вказує на повністю литий процес ізоляції для підвищення вологостійкості та довговічності. |
| V | Електропроводка V-типу | Позначає конфігурацію проводки, що забезпечує гнучкість встановлення. |
| 12-10 | Конструкція та номінальна напруга | 12 - конструкційний ряд; 10 представляє номінальну напругу (10 кВ), що точно відповідає системним вимогам. |
| R | З запобіжником | Позначає вбудований захист від короткого замикання для підвищення безпеки експлуатації. |
Щоб забезпечити довгострокову стабільність і надійність, трансформатор напруги JSZV12-10R розроблений для роботи в наступних параметрах середовища. Як професійна фабрика з глибоким виробничим досвідом, Comewill також може надати індивідуальні адаптації для нестандартних умов.
Діапазон температур: від -5°C до +40°C
Висота над рівнем моря: ≤ 1000 м (доступні індивідуальні рішення для встановлення на великій висоті)
Відносна вологість: ≤ 80%
Навколишнє середовище: без корозійних газів, парів або електропровідного пилу (наприклад, вугільного або металевого порошку)
Вібрація та удари: місце встановлення не повинно піддаватися сильній вібрації та механічним ударам.
форма1: технічні дані трансформатора напруги для вимірювання
| Тип | Коефіцієнт номінальної напруги (В) | Клас точності та номінальна потужність (ВА) | Максимальна потужність (ВА) | Номінальний рівень ізоляції (кВ) | |
|
|
|||||
| клас 0.2 | клас 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Тип | Коефіцієнт номінальної напруги (В) | Клас точності та номінальна потужність (ВА) | Максимальна потужність (ВА) | Номінальний рівень ізоляції (кВ) | |
|
|
|||||
| клас 0.2 | клас 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
форма 2: технічна характеристика трансформатора напруги для робочої потужності вимикача
| Тип | Номінальний коефіцієнт напруги (В) | Клас точності і номінальна потужність (ВА) | Короткий час Максимальна вихідна потужність (ВА) | Номінальний рівень ізоляції (кВ) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Примітки: Для робочого джерела живлення автоматичного вимикача витримувана напруга не повинна перевищувати 15%
