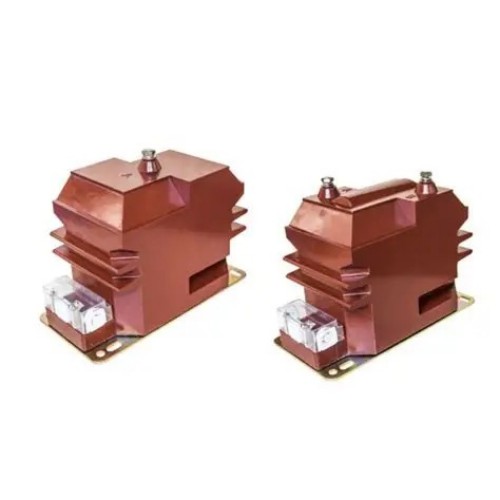

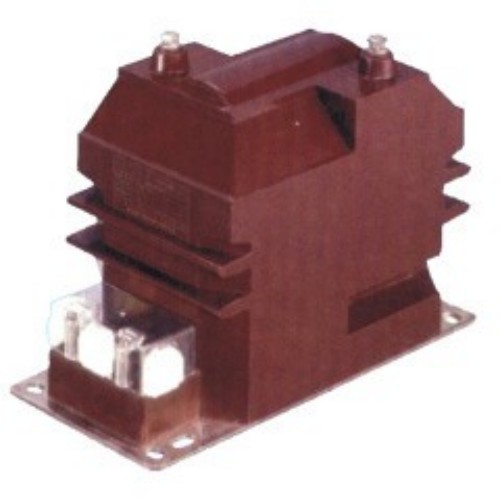

Трансформатор напруги JDZ10-3/6/10A

Високоякісний трансформатор напруги JDZ10-3/6/10A пропонує китайський виробник Comewill. Вони розроблені для критичних застосувань, вони забезпечують надійну роботу для вимірювання напруги, вимірювання енергії, моніторингу в реальному часі та релейного захисту в системах живлення середньої напруги.

Серія JDZ10 розроблена для роботи з рівнями напруги 3 кВ, 6 кВ і 10 кВ із сумісністю для частот 50 Гц і 60 Гц, що робить їх адаптованими до різноманітних умов експлуатації середньої напруги. Виготовлені в суворій відповідності до стандартів IEC 186 і GB1207-2006, ці трансформатори забезпечують стабільну та надійну основу для вимірювання та захисту системи. Будучи надійною фабрикою в Китаї, Comewill гарантує, що кожна одиниця відповідає суворим критеріям якості.

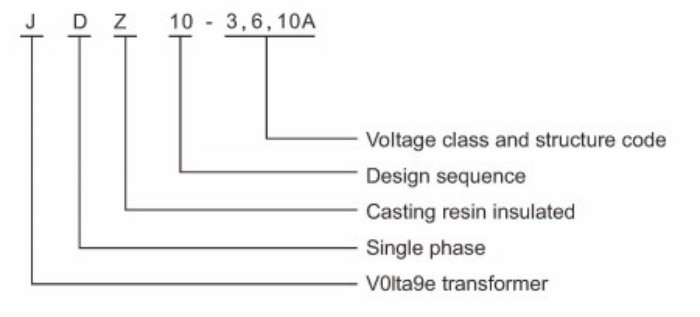

Позначення типу

Позначення моделі трансформаторів напруги Comewill RZL-10 і JDZ10-3/6/10 чітко визначає основні характеристики пристрою:
J: Трансформатор напруги – визначає категорію обладнання.
D: Однофазний – підходить для однофазних систем живлення.
Z: Лита ізоляція з епоксидної смоли – підвищує ефективність ізоляції та довговічність.
3, 6, 10: Рівні напруги – визначає сумісність із системами 3 кВ, 6 кВ і 10 кВ.

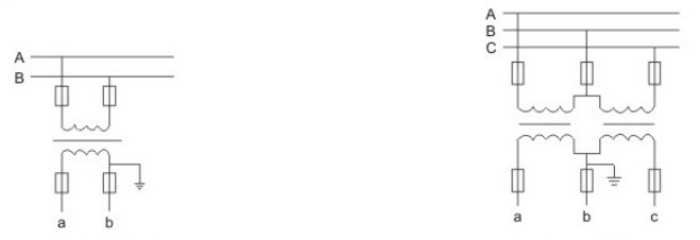

Схеми підключення

Трансформатори підтримують як однофазну, так і трифазну конфігурацію електропроводки, забезпечуючи гнучкість для різноманітних вимог встановлення.
Схема підключення однофазної лінії
Схема підключення трифазної лінії

Схема підключення однофазної лінії Схема підключення трифазної лінії

Умови обслуговування

Для забезпечення оптимальної продуктивності та тривалого терміну служби рекомендовані такі умови експлуатації для трансформатора напруги Comewill JDZ10-3/6/10A:
Висота над рівнем моря: підходить для встановлення на висоті до 3000 метрів над рівнем моря, зі стабільною роботою у високогірних районах без спеціальних модифікацій.
Температура навколишнього середовища: Діапазон робочих температур від -5°C до +40°C для запобігання погіршенню ізоляції та відхиленню точності.
Відносна вологість: максимум 65% при 20°C, щоб уникнути старіння внутрішніх компонентів під дією вологи.
Рівень забруднення: розроблено для середовищ класу забруднення II, здатне витримувати незначне забруднення всередині або на вулиці.
Середовище встановлення: не повинно бути агресивних газів для захисту корпусу та внутрішніх обмоток.
Якщо середовище встановлення з вашого боку є особливим (наприклад, висока вологість і агресивні гази), ви можете зв’язатися заздалегідь, щоб налаштувати план адаптації!

Технічні параметри

Трансформатор напруги JDZ10-3/6/10A виготовлено відповідно до стандартів GB20840.3-2013 і GB20840.1-2010, що забезпечує повну відповідність національним вимогам. Основні характеристики включають:
Коефіцієнт потужності навантаження: cos Φ = 0,8 (відставання), узгоджено зі звичайними характеристиками вторинного контуру.
Шлях спливання: Розроблено для рівня забруднення II, мінімізуючи ризик спалаху ізоляції.
Продуктивність: стабільне вимірювання та реакція захисту за стандартних умов експлуатації.

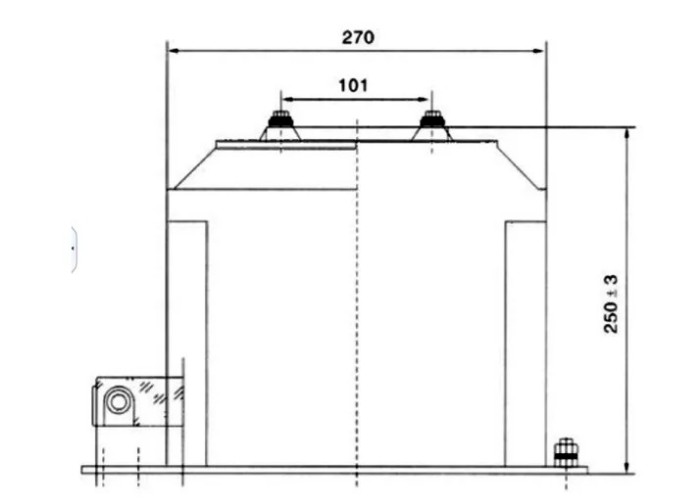

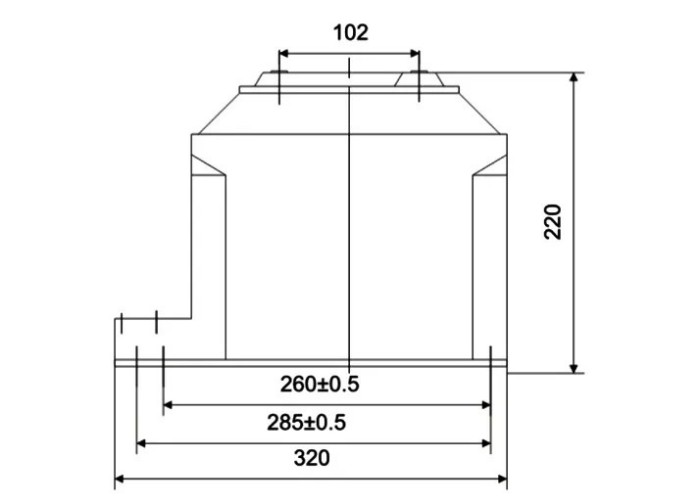

Схема та розміри установки

FAQ

1. Які ключові особливості цього трансформатора напруги JDZ10-3/6/10A?
Лита ізоляція з епоксидної смоли, повністю герметична, однофазна конструкція, компактний розмір і висока міцність.

2. Які рівні напруги та частоти підтримуються?
3 кВ, 6 кВ і 10 кВ, сумісні з системами 50 Гц або 60 Гц.

3. Яким стандартам він відповідає?
IEC 186 і GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Які необхідні умови експлуатації?
Висота ≤3000 м, температура від -5°C до +40°C, вологість ≤65% при 20°C, рівень забруднення II класу, відсутність корозійних газів.

5. Чи можна налаштувати його для спеціальних умов?
Так, Comewill пропонує налаштування для високої вологості або корозійних умов.

6. Що означають літери моделі?
J = трансформатор напруги, D = однофазний, Z = лита ізоляція з епоксидної смоли, 3/6/10 = рівень напруги.

7. Які існують класи точності?
0,2, 0,5, 1 і 6P, з номінальною вихідною потужністю від 15 ВА до 90 ВА.
