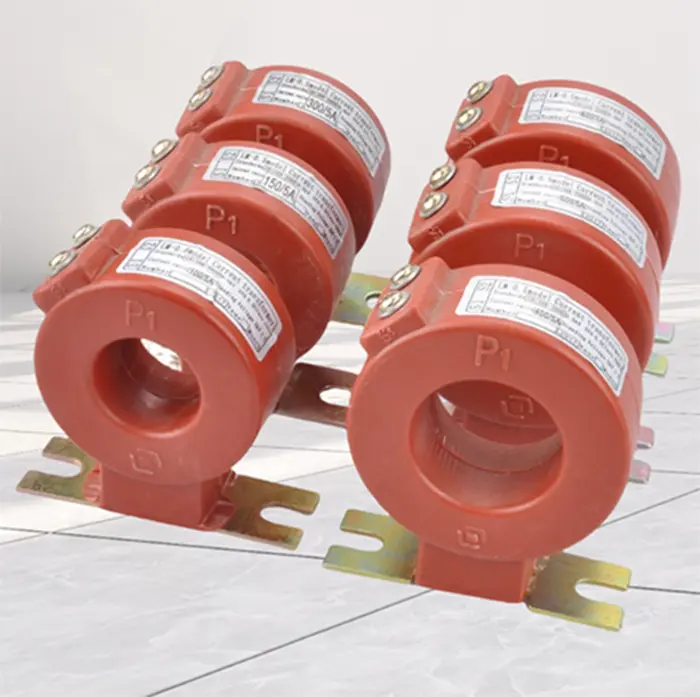

TheНадувна шафа трансформатор струмуце пристрій для вимірювання струму та захисту, розроблений для систем розподільних пристроїв із елегазовою ізоляцією, таких як C-GIS. Він вимірює первинний струм і забезпечує точні сигнали для вимірювання та релейного захисту в компактних розподільних шафах.Comewill, професійний постачальник, надає якісний надувний трансформатор струму в шафі, який є на складі.
Трансформатор струму в надувній шафі встановлюється всередині розподільних пристроїв із газовою ізоляцією, де ізоляційним середовищем може бути гексафторид сірки (SF₆) або сухе повітря. Він перетворює високий первинний струм у стандартизований вторинний струм, зазвичай 5 А або 1 А, який можна безпечно використовувати лічильниками, реле та пристроями захисту.
Оскільки трансформатор призначений для структур розподільних пристроїв C-GIS, його зазвичай монтують навколо вхідного або вихідного провідника кабелю. Компактний розмір дозволяє розміщувати його в герметичних відсіках розподільних пристроїв, зберігаючи стабільні характеристики ізоляції.
Comewill - це професійна фабрика, що виробляєНадувна шафа трансформатор струмуобладнання зосереджується на структурній надійності та сумісності встановлення.
1. Структура лиття з епоксидної смоли
Залізний сердечник і вторинні обмотки інкапсульовані епоксидною смолою, утворюючи герметичний і вогнестійкий корпус.
2. Компактний монтажний дизайн
Невеликий розмір і невелика вага дозволяють встановлювати безпосередньо на кабельних ланцюгах або шинах всередині надувних шаф.
3. Герметичний первинний провідник
Первинний провідник зазвичай укладено в корпус із нержавіючої сталі або ізольований для збереження цілісності ізоляції.
4. Дизайн природного охолодження
Інтегрована ізоляція та розсіювання тепла дозволяють трансформатору працювати без додаткового охолоджувального обладнання.
Номінальний первинний струм
Загальні діапазони включають від 20 A до 600 A, залежно від вимог розподільної мережі.
Номінальний вторинний струм
Стандартні виходи 5 А або 1 А для вимірювального та захисного обладнання.
Клас точності
Типові комбінації включають 0,5 / 10P, що підтримує функції вимірювання та релейного захисту.
Номінальна частота
Більшість пристроїв працюють на частоті 50 Гц або 60 Гц.
Рівень ізоляції
Типові рівні ізоляції 12/42/75 кВ, що підходить для розподільних пристроїв середньої напруги.
Екологічна адаптивність
Трансформатор струму в надувній шафі призначений для роботи в закритих розподільних пристроях, які можуть мати складні умови.
Діапазон температур
Типова робоча температура коливається від −5°C до +45°C.
Стійкість до забруднень
Герметична ізоляція зменшує вплив пилу, вологи та забруднень.
Висотна операція
Багато конструкцій підтримують встановлення на висоті до 3000 метрів над рівнем моря.
Сумісність із газовою ізоляцією
Деякі нові конструкції використовують сухе повітря замість SF₆ як ізоляційне середовище для зменшення впливу на навколишнє середовище.
Надійний китайський постачальник обладнання для трансформаторів струму для надувних шаф надає продукцію, що використовується в багатьох секторах розподілу електроенергії.
Загальні програми включають:
Енергетичні системи міського залізничного транспорту
Промислові розподільні мережі
Металургійні та нафтохімічні заводи
Підстанції середньої напруги
Інфраструктура високогірної електромережі
