A Трансформатор напругице важлива технологія приладового трансформатора, яка використовується для зниження високої первинної напруги до пропорційної вторинної напруги, придатної для вимірювання, вимірювання, захисту та керування. На відміну від силового трансформатора, який призначений для передачі енергії між електричними мережами, вимірювальний трансформатор призначений для подачі точного сигналу на лічильники, реле, контрольне обладнання та системи керування. Правильний вибір залежить від напруги первинної системи, напруги вторинної обмотки, частоти, вимог до точності, навантаження, ізоляції, розташування фаз, конфігурації обмотки, місця установки, впливу навколишнього середовища та призначеної функції захисту або вимірювання. Електромагнітні, ємнісні та електронні технології забезпечують різні підходи до отримання пропорційних сигналів напруги. Внутрішні та зовнішні конструкції також стосуються різних умов навколишнього середовища. Таким чином, повна технічна оцінка повинна розглядати електричні характеристики, ізоляцію, конструкцію, аксесуари, захист, установку та обслуговування як одну скоординовану систему.
Зміст
Натисніть будь-яку тему, щоб перейти безпосередньо до розділу.
- 1. Чому вимірювання напруги важливо в системах живлення?
- 2. Як працює приладовий трансформатор напруги?
- 3. Які основні типи та конфігурації?
- 4. Як точність і навантаження впливають на вибір?
- 5. Чому ізоляція та електрична ізоляція важливі?
- 6. Чим відрізняються програми захисту та вимірювання?
- 7. Яка різниця між електромагнітними та ємнісними конструкціями?
- 8. Як внутрішні та зовнішні конструкції відповідають різним умовам?
- 9. Чим відрізняються однофазні та трифазні програми?
- 10. Як слід розглядати запобіжники, вторинне заземлення та безпеку?
- 11. Які програми використовують інструментальне вимірювання напруги?
- 12. Яких поширених помилок при виборі слід уникати?
- 13. Що має містити професійна технічна специфікація?
- 14. Часті запитання
Чому вимірювання напруги важливо в системах живлення?
Без достовірної інформації про напругу неможливо безпечно й точно керувати електричними мережами. Оператори, захисні реле, лічильники, системи автоматизації та контрольне обладнання залежать від вимірювальних сигналів, які представляють стан первинного електричного кола.
Пряме підключення звичайних лічильників або низьковольтного контрольного обладнання до ланцюга середньої або високої напруги було б непрактичним і потенційно небезпечним. Вимірювальні трансформатори вирішують цю проблему шляхом створення пропорційного вторинного сигналу, який представляє первинну напругу, одночасно забезпечуючи електричне розділення між ланцюгом високої напруги та вторинним ланцюгом вимірювання.
Цей поділ має кілька практичних переваг. Вимірювальне обладнання може бути розроблено навколо стандартизованої вторинної напруги замість того, щоб піддаватися безпосередньому впливу первинної системи. Реле захисту можуть обробляти керований сигнал. Лічильники електроенергії можуть виконувати свої вимірювальні функції. Оператори можуть отримати інформацію про електричну мережу без підведення первинної напруги безпосередньо до приладу.
Забезпечує пропорційний сигнал напруги для лічильників і контрольних пристроїв.
Подає інформацію про напругу до захисних реле, які оцінюють ненормальні умови системи.
Відокремлює вторинний ланцюг вимірювання від високовольтної первинної мережі.
Забезпечує електричний сигнал, який може підтримувати автоматизацію, логіку перемикання, синхронізацію та інші функції керування.
Інформація про напругу особливо важлива в системах, де електричний стан постійно змінюється. Підстанції, промислові системи розподілу, живлення трансформаторів, мережі відновлюваної енергії та складні комунальні системи потребують надійної інформації про напругу в системі.
Вимірювання також підтримує усунення несправностей. Якщо спостережуваний вторинний сигнал змінюється несподівано, інженери можуть дослідити, чи пов’язана причина з первинною системою, приладовим трансформатором, електропроводкою, ланцюгом захисту або іншою частиною вимірювального ланцюга.
Тому надійний вимірювальний ланцюжок починається з правильно підібраного вимірювального трансформатора. Точність, ізоляція, конфігурація з’єднання, вторинне навантаження, умови навколишнього середовища та вимоги до захисту – все це необхідно розглядати разом.
Як працює приладовий трансформатор напруги?
Трансформатор напруги електромагнітного приладу працює за допомогою електромагнітної індукції. Первинна обмотка підключається до ланцюга високої напруги, тоді як вторинна обмотка забезпечує пропорційно нижчу напругу для підключеного вимірювального або захисного обладнання.
Основне співвідношення визначається відношенням первинних витків до вторинних витків. При подачі напруги на первинну обмотку в сердечнику встановлюється магнітний потік. Цей потік індукує напругу у вторинній обмотці, яка відповідає пропорційно первинній напрузі в межах робочого діапазону трансформатора.
Первинна обмотка
Первинна обмотка підключається до ланцюга високої напруги. Тому його система ізоляції розроблена таким чином, щоб витримувати електричні навантаження, пов’язані з первинною мережею.
Залежно від архітектури виробу первинна обмотка може мати різну фізичну конструкцію. У деяких конструкціях використовується звичайне розташування обмоток, тоді як в інших обмотка об’єднується в герметизовану ізоляційну структуру.
Вторинна обмотка
Вторинна обмотка подає сигнал зниженої напруги на лічильники, реле та інше обладнання. Його вихід розроблений таким чином, щоб залишатися пропорційним первинній напрузі за певних електричних умов.
Магнітний сердечник
Сердечник забезпечує магнітний шлях, необхідний для електромагнітної індукції. Конструкція сердечника та магнітні характеристики впливають на точність, поведінку збудження, втрати та здатність трансформатора забезпечувати стабільний вторинний сигнал.
Система ізоляції
Система ізоляції відокремлює первинну обмотку високої напруги від вторинної обмотки, корпусу та навколишньої конструкції. Залежно від конструкції продукту це може включати суху ізоляцію, лиття з епоксидної смоли, масляну ізоляцію, газову ізоляцію або інші діелектричні пристрої.
| компонент | Основна функція | Основні особливості дизайну |
|---|---|---|
| Первинна обмотка | Підключається до ланцюга високої напруги | Вимоги до первинної напруги та ізоляції |
| Вторинна обмотка | Забезпечує знижений вимірювальний сигнал | Вторинна напруга, точність, навантаження |
| Магнітний сердечник | Забезпечує магнітний шлях | Матеріал сердечника та характеристики збудження |
| Система ізоляції | Зберігає електричне розділення | Напруга, середовище, механічна стійкість |
| Корпус або корпус | Забезпечує механічний і екологічний захист | Місце встановлення та умови впливу |
Якість вторинного сигналу
Корисний вторинний сигнал повинен точно представляти первинну напругу, поки підключене обладнання споживає вказане навантаження. Якщо схема вимірювання створює надмірне навантаження на вторинну обмотку, це може вплинути на співвідношення напруг і точність.
Ось чому трансформатор, електропроводка, клеми, лічильники, реле та інше вторинне обладнання слід оцінювати як одне коло.
Принцип роботи може бути простим за концепцією, але досягнення стабільної точності в реальних умовах експлуатації вимагає ретельного проектування сердечника, обмоток, ізоляції, з’єднань і механічної конструкції.
Які основні типи та конфігурації?
Приладові трансформатори напруги можна класифікувати за монтажем, розташуванням фаз, конфігурацією обмотки, технологією ізоляції та принципом дії. Ці категорії допомагають інженерам звузити вибір відповідно до системних вимог.
Внутрішні конфігурації
Внутрішні блоки призначені для встановлення в розподільних пристроях, підстанціях, електричних кімнатах або інших захищених середовищах. Конструкцію корпусу та ізоляції можна оптимізувати для контрольованого внутрішнього середовища.
Литі конструкції з епоксидної смоли поширені в компактних приміщеннях середньої напруги, оскільки тверда ізоляція може створити герметичну структуру, зберігаючи при цьому фізичну збірку відносно компактною.
Зовнішні конфігурації
Зовнішні блоки піддаються прямому впливу дощу, вологості, зміни температури, сонячного світла, пилу, забруднення та інших умов навколишнього середовища. Таким чином, їх розміщення та утеплення мають стосуватися зовнішнього обслуговування.
Однофазні конфігурації
Однофазні конструкції зазвичай використовуються, коли кожна фаза вимірюється окремо або коли застосування вимагає певної схеми вимірювання фаза-земля або фаза-фаза.
Трифазні конфігурації
Трифазні схеми можуть забезпечити узгоджене вимірювання напруги для трифазних електричних мереж. Точне підключення залежить від конфігурації нейтралі системи та функції захисту або вимірювання.
Конфігурації з двома і трьома обмотками
Двообмоткова конструкція містить одну первинну і одну вторинну обмотки. Конструкція з трьома обмотками додає допоміжну вторинну обмотку, яка може підтримувати окремий захист або функцію заземлення, залежно від електричної схеми.

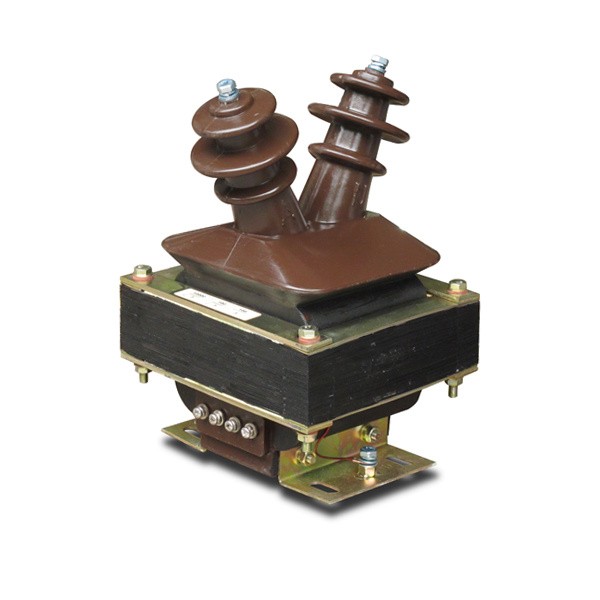

Системи сухого типу та литої смоли
У системах сухого типу використовується тверда або суха ізоляція без рідкого діелектрика. Лита конструкція з епоксидної смоли може повністю інкапсулювати вибрані компоненти, забезпечуючи механічну стабільність і стійкість до вологи та забруднення.
Олійні конструкції
Масляні конфігурації використовують ізоляційне масло як частину діелектричної та теплової системи. Для цих конструкцій потрібна відповідна конструкція резервуару, ущільнення, управління маслом і процедури технічного обслуговування.
Надувні або газоізоляційні конфігурації
Конструкції з елегазовою ізоляцією можна використовувати там, де доречні закриті діелектричні системи. Їх вибір повинен включати розгляд герметичності корпусу, властивостей газу, управління тиском, процедур обслуговування та екологічних вимог.
Ємнісні та електронні технології
Не кожна система вимірювання напруги спирається на звичайний електромагнітний трансформатор. Ємнісні трансформатори напруги використовують ємнісний дільник у поєднанні з електромагнітною секцією, тоді як електронні датчики напруги використовують методи вимірювання та перетворення сигналу для отримання пропорційного електричного виходу.
| Класифікація | Типові параметри | Фокус виділення |
|---|---|---|
| монтаж | В приміщенні, на вулиці | Вплив навколишнього середовища та дизайн корпусу |
| Фаза | Однофазні, трифазні | Конфігурація мережі та схема вимірювання |
| обмотка | Двохобмотковий, триобмотковий | Облік, захист, допоміжні функції |
| Ізоляція | Сухі, смоляні, масляні, газові | Клас напруги, середовище, обслуговування |
| Принцип роботи | Електромагнітні, ємнісні, електронні | Рівень напруги, точність, архітектура системи |
Вибір слід починати з вимог програми та мережі, а не просто категорії продукту. Різні конфігурації можуть задовольняти однакові функції вимірювання, забезпечуючи при цьому різні характеристики встановлення та обслуговування.
Як точність і навантаження впливають на вибір?
Точність є одним із найважливіших технічних аспектів, оскільки вторинний сигнал може використовуватися для вимірювання енергії, моніторингу системи, захисту, керування або кількох функцій одночасно.
Клас точності
Клас точності описує допустиму похибку вимірювання за визначених умов. Різні програми можуть мати різні вимоги до точності.
Вимірювальні схеми, що використовуються для вимірювання, можуть вимагати більш високої точності, ніж програми, де трансформатор головним чином забезпечує сигнал захисту. Таким чином, правильний клас залежить від того, чого має виконати вторинне коло.
Номінальне навантаження
Навантаження відноситься до навантаження, підключеного до вторинної обмотки. Це включає лічильники, релейні входи, перетворювачі, проводку, клемні колодки та інші підключені пристрої.
Якщо фактичне навантаження вторинного ланцюга суттєво відрізняється від умов, для яких було визначено трансформатор, точність і поведінка вихідного сигналу можуть змінитися.
Точність співвідношення
Коефіцієнт трансформації повинен залишатися в межах зазначеного допуску. Невідповідність між передбачуваним і фактичним співвідношенням може вплинути як на вимірювані значення, так і на рішення щодо захисту.
Зсув фаз
У системах вимірювання, що включають обчислення потужності, співвідношення фаз має значення. Невеликі похибки у зсуві фаз можуть вплинути на точність обчислень, отриманих на основі сигналів напруги та струму.
| Параметр | Що це описує | Чому це важливо |
|---|---|---|
| Клас точності | Точність вимірювань за певних умов | Визначає придатність для вимірювання або захисту |
| Номінальне навантаження | Навантаження вторинного кола | Впливає на вторинну напругу та точність |
| Коефіцієнт трансформації | Співвідношення напруги між первинною та вторинною обмотками | Переконується, що вимірювання правильно представляють первинну систему |
| Зсув фаз | Кутове співвідношення між первинною та вторинною напругою | Може впливати на обчислення потужності та захисту |
Вимірювання проти вимог захисту
Програми, орієнтовані на вимірювання, зазвичай зосереджуються на підтримці точного пропорційного виходу у відповідному робочому діапазоні. Застосунки, орієнтовані на захист, можуть приділяти більшу увагу поведінці трансформатора під час ненормальних умов системи та здатності вторинного сигналу підтримувати роботу реле.
Ця різниця повинна бути відображена в технічній специфікації. Продукт, вибраний лише відповідно до номінальної напруги, може бути непридатним, якщо його точність і характеристики навантаження не відповідають підключеній схемі.
Чому ізоляція та електрична ізоляція важливі?
Електрична ізоляція є однією з основних причин використання приладових трансформаторів напруги. The primary circuit can operate at a voltage far above the safe operating range of conventional measurement and control devices, so the insulation system must create a reliable separation between primary and secondary circuits.
Ізоляція від первинної до вторинної
Система ізоляції повинна витримувати електричне навантаження, пов’язане з номінальною первинною напругою та визначеними перехідними умовами. Конструкція включає ізоляційні матеріали, шляхи витоку, зазори, розташування обмоток, герметизацію, клеми та геометрію корпусу.
Суцільний утеплювач
Конструкції з литої смоли можуть герметизувати обмотки та інші електричні компоненти. Цей підхід може забезпечити компактну та механічно стабільну структуру, одночасно зменшуючи прямий вплив вологи або забруднення на внутрішні ізолювальні поверхні.
Масляна ізоляція
Масло забезпечує як діелектричну ізоляцію, так і тепловіддачу. Конструкції, наповнені маслом, потребують відповідного утримання та герметизації для підтримки передбаченого внутрішнього середовища.
Газова ізоляція
У газоізоляційних збірках використовується закрите діелектричне середовище. Корпус повинен зберігати свою цілісність, а процедури обслуговування повинні враховувати діелектричне середовище та тиск обладнання або ущільнення.
Шлях повзуння і зазор
Зазор відноситься до найкоротшої відстані в повітрі між струмопровідними частинами, тоді як шлях повзучості відноситься до відстані вздовж ізоляційної поверхні. Обидва важливі в проектуванні обладнання середньої та високої напруги.
Забруднення навколишнього середовища може збільшити важливість шляху витоку, оскільки забруднення на ізоляційній поверхні може створити шлях для струму витоку.
Ізоляція повинна витримувати вказану електричну напругу без пробою.
Система ізоляції повинна зберігати свою функцію за умов очікуваної вологості, забруднення та температури.
Обмотки та ізоляція повинні залишатися стабільними під час транспортування, встановлення та нормальної роботи.
Вимірювальна схема низької напруги повинна бути належним чином відокремлена від первинної мережі.
Тому ізоляція не є єдиним вибором матеріалу. Це повна інженерна система, що включає геометрію, матеріали, якість виготовлення, вплив навколишнього середовища та електричну координацію.
Для покупців це означає, що опис ізоляції має бути конкретним. Такі терміни, як сухий тип, лита смола, масляна ізоляція або газова ізоляція, є відправною точкою, але технічна специфікація також повинна пояснювати передбачуваний клас напруги та умови встановлення.
Чим відрізняються програми захисту та вимірювання?
Одне й те саме коло первинної напруги може подавати сигнали для систем вимірювання та захисту, але вимоги до цих двох функцій не є ідентичними.
Додатки для вимірювання
Вимірювальні системи потребують стабільної пропорційної напруги, щоб лічильники та контрольні пристрої могли точно відображати первинну систему. Тому точність у нормальному робочому діапазоні особливо важлива.
Програми можуть включати лічильники напруги, лічильники енергії, обладнання для контролю якості електроенергії, системи нагляду та інші пристрої моніторингу.
Програми захисту
Реле захисту використовують електричні сигнали для визначення ненормальних умов. Інформація про напругу може сприяти зниженню напруги, підвищенню напруги, спрямованості, відстані, синхронізації або іншим функціям захисту залежно від архітектури мережі.
Трансформатор повинен забезпечувати відповідний сигнал за умов, що відповідають схемі захисту.
Комбіновані аплікації
Деякі системи використовують окремі вторинні обмотки для різних функцій. Одна обмотка може підтримувати вимірювання, а інша призначена для захисту.
Таке розташування може допомогти ізолювати вимоги різних схем і зменшити взаємодію між вимірювальними навантаженнями та входами захисту.
| застосування | Типова вторинна функція | Основний пріоритет проектування |
|---|---|---|
| Вимірювання напруги | Точна пропорційна напруга | Зазначена точність і навантаження |
| Вимірювання енергії | Сигнал напруги для електричних розрахунків | Точність співвідношення та продуктивність фази |
| Релейний захист | Вхід напруги для логіки несправності | Продуктивність захисту та відповідна вторинна поведінка |
| Системи управління | Зворотний зв'язок по напрузі або синхронізація | Стабільний і правильно масштабований сигнал |
| Моніторинг | Дані про стан системи | Надійна якість сигналу та інтеграція |
Допоміжні вторинні обмотки
Вироби з трьома обмотками можуть забезпечити додатковий вторинний вихід для спеціалізованих застосувань. Точне призначення залежить від конфігурації системи та схеми захисту.
Це одна з причин цінності технічних креслень. Повна схема намотування розкриває більше корисної інформації, ніж загальне твердження про те, що продукт має кілька виходів.
Проектування вторинної схеми
Підключену схему слід розглядати цілком. Довгі кабелі, клемні блоки, лічильники, реле, перетворювачі та інше обладнання – усе це сприяє фактичному вторинному навантаженню та поведінці сигналу.
Яка різниця між електромагнітними та ємнісними конструкціями?
Різні технології вимірювання напруги вирішують ту саму основну проблему різними способами. Розуміння їх принципів роботи допомагає інженерам підібрати обладнання до мережі та програми.
Електромагнітна техніка
Звичайна електромагнітна конструкція використовує первинну та вторинну обмотки, з’єднані через магнітний сердечник. Він знайомий, добре відомий і підходить для багатьох застосувань вимірювання середньої напруги та захисту.
Його вибір включає первинну напругу, вторинну напругу, частоту, точність, навантаження, ізоляцію та конфігурацію обмотки.
Технологія ємнісних трансформаторів напруги
Ємнісний трансформатор напруги використовує ємнісний дільник для зменшення первинної напруги перед обробкою сигналу секцією електромагнітного трансформатора. Ця архітектура може бути корисною на вищих рівнях напруги, а також може підтримувати певні програми, пов’язані з комунікацією, залежно від її конструкції.
Ємнісні компоненти є частиною загальної мережі поділу напруги, тому необхідно ретельно розглянути ізоляцію, частотну поведінку, компенсацію та підключення до системи.
Електронний датчик напруги
Електронні трансформатори напруги або датчики можуть використовувати чутливі елементи та електронні перетворювачі для отримання пропорційного виходу. Ці технології можуть підтримувати компактні системні архітектури та інтеграцію з цифровими системами захисту або моніторингу.
Необхідно чітко вказати вихідний інтерфейс, вимоги до живлення, протокол сигналу, точність, обмеження навколишнього середовища та сумісність із системою, що йде далі.
| технології | Основний принцип | Типовий вибір |
|---|---|---|
| Електромагнітний | Первинна і вторинна обмотки з магнітним зв'язком | Коефіцієнт, точність, навантаження, ізоляція, конструкція сердечника |
| Ємнісні | Ємнісне поділ напруги з трансформаторним перетворенням | Клас напруги, поведінка частоти, компенсація, системна інтеграція |
| електронні | Перетворення датчиків і електронних сигналів | Тип виходу, електроніка, зв'язок, точність, обмеження навколишнього середовища |
Чому вибір технології важливий
Правильна технологія залежить від мережі, а не від загальних переваг. Вимоги до компактного внутрішнього розподільного пристрою середньої напруги можуть відрізнятися від вимог до зовнішньої підстанції високої напруги.
Простір, вплив навколишнього середовища, вимоги до ізоляції, стратегія технічного обслуговування, точність вимірювань, архітектура зв’язку та призначена функція захисту – усе це впливає на відповідну технологію.
Як внутрішні та зовнішні конструкції відповідають різним умовам?
Середовище встановлення впливає на корпус, ізоляцію, захист поверхні, клеми, ущільнення, механічну структуру та підхід до обслуговування.
Внутрішні електроприміщення
Внутрішнє обладнання, як правило, має переваги від контрольованої температури та вологості порівняно з зовнішнім встановленням. Це може забезпечити компактну ізоляцію та конструкцію корпусу за умови, що сама кімната підтримує належні умови навколишнього середовища.
Внутрішнє обладнання середньої напруги може також потребувати розміщення у стандартизованих відсіках розподільних пристроїв. Компактні розміри, монтажна схема, доступ до кабелю та орієнтація клем стають важливими.
Зовнішні підстанції
Зовнішнє обладнання повинно витримувати вплив погодних умов. Дощ, вологість, ультрафіолетове випромінювання, забруднення, пил, вітер і зміна температури – все це може вплинути на обладнання.
Матеріали корпусу, ущільнення, навіси, шлях витоку, обробка поверхні та конструкція клем повинні відображати ці умови.
Забруднення та зараження
Промислові об’єкти та прибережні зони можуть мати умови забруднення, які є значно більш вимогливими, ніж чисті внутрішні середовища.
Ізоляційні поверхні повинні зберігати відповідні характеристики під час впливу вологи та забруднення. Тому фізичне розташування ізоляторів і захисних навісів може бути важливим.
Перепади температури
Зовнішнє обладнання може зазнавати значних денних і сезонних коливань температури. Ці зміни можуть призвести до механічного розширення та звуження, а також ризику конденсації.
| Хвороба | Потенційний ефект | Реакція дизайну |
|---|---|---|
| Вологість | Конденсація та напруга ізоляції | Відповідна конструкція корпусу та захисту від утворення конденсату |
| Дощ | Вплив вологи | Відповідне ущільнення, корпус і захист клем |
| забруднення | Поверхневе забруднення та шляхи витоку | Відповідне розташування шляху витоку та ізоляції |
| УФ-опромінення | Старіння матеріалу | Відповідні зовнішні матеріали та обробка поверхні |
| Температурний цикл | Конденсація і механічні навантаження | Вибір матеріалу та екологічна оцінка |
Монтажне положення всередині розподільного пристрою
При установці всередині розподільного пристрою середньої напруги трансформатор повинен відповідати доступному відсіку, зберігаючи необхідні проміжки та з’єднання.
Кабельні маршрути, первинні клеми, вторинна проводка, інспекційний доступ і суміжне обладнання повинні бути перевірені на етапі проектування панелі.
Чим відрізняються однофазні та трифазні програми?
Розташування фаз є важливою частиною проектування системи, оскільки трансформатор повинен відповідати способу вимірювання напруги в електричній мережі.
Однофазне вимірювання
Однофазні пристрої можна використовувати для вимірювання окремої фази або визначеної напруги фаза-земля або фаза-фаза залежно від схеми підключення.
Таке розташування є звичайним, коли потрібні окремі вимірювання фази або коли конструкція захисту використовує певні опорні напруги.
Трифазне вимірювання
Трифазні системи вимагають узгодженого вимірювання трьох фазних напруг. Конфігурація трансформатора залежить від того, чи є система заземленою, незаземленою або використовує іншу нейтраль.
Тому схеми підключення є важливими, оскільки дві системи з однаковою напругою можуть вимагати різної трансформаторної проводки.
Намотування аранжувань
Двообмоткові конструкції забезпечують один основний вторинний контур. Конструкції з трьома обмотками додають ще одну вторинну обмотку, якій можна призначити окрему функцію.
Додаткова обмотка може бути корисною, коли схеми вимірювання та захисту потребують різних виходів.
Схеми підключення
Можливі схеми можуть включати міжфазне вимірювання, вимірювання фаза-земля, схеми, пов’язані з відкритим трикутником, або інші специфічні для системи конфігурації. Правильна схема залежить від електричної мережі.
Корисно, коли потрібно виміряти або контролювати певну окрему фазну напругу.
Підходить для узгодженого вимірювання напруги в трифазних електричних мережах.
Забезпечує один первинний і один вторинний контури для призначеної функції вимірювання або керування.
Додає допоміжний вторинний вихід для незалежного захисту або спеціалізованої схеми.
Чому схема підключення важлива
Сама по собі назва продукту не завжди може передати повну конфігурацію фази та обмотки. Схема підключення показує, які клеми належать до кожної обмотки та як трансформатор має підключатися до зовнішньої системи.
Це особливо важливо для індивідуальних установок, де вторинний контур підключено до кількох різних пристроїв.
Як слід розглядати запобіжники, вторинне заземлення та безпеку?
Приладові трансформатори напруги підключаються безпосередньо до ланцюгів високої напруги, тому їх захист і вторинна проводка вимагають ретельного проектування.
Первинні запобіжники
Деякі конфігурації трансформаторів включають високовольтні запобіжники або встановлені зовнішні захисні запобіжники. Їх призначення – обмежити наслідки внутрішніх несправностей і захистити навколишню електричну систему відповідно до розробленої схеми захисту.
Номінал запобіжника та координація повинні відповідати трансформатору та мережі, а не вибиратися незалежно.
Вторинне заземлення
У вторинній ланцюзі зазвичай використовується певне заземлення для встановлення відомого опорного значення та зменшення ризику, пов’язаного з випадковим перенесенням потенціалу з вторинної на первинну.
Точний метод заземлення має відповідати конструкції трансформатора, електричному коду, філософії захисту та місцевим вимогам до встановлення.
Ідентифікація терміналу
Первинні та вторинні термінали повинні бути чітко визначені. Неправильне підключення може вплинути на полярність вимірювань, функції захисту та безпеку персоналу, що працює на вторинній ланцюзі.
Безпека з'єднання
Вторинні ланцюги повинні бути прокладені та захищені таким чином, щоб вони не були пошкоджені вібрацією, гострими краями, теплом, вологою або механічними перешкодами.
Технічна ізоляція
Обслуговуючий персонал потребує чітко визначеної процедури ізоляції пов’язаного основного обладнання та перевірки відповідних умов перед початком робіт із вторинним контуром або навколишнім обладнанням.
- Підтвердити основний захист:Перевірте запобіжник або захисний пристрій, визначений для трансформатора.
- Перевірте вторинне заземлення:Дотримуйтеся схваленого заземлення та з’єднання.
- Визначте кожен термінал:Зіставте електропроводку із затвердженою схемою та паспортною табличкою трансформатора.
- Захистити вторинну проводку:Тримайте кабелі подалі від механічних впливів та небезпеки навколишнього середовища.
- Дотримуйтеся процедур ізоляції:Технічне обслуговування повинно проводитися лише відповідно до визначеної процедури електробезпеки.
Тому безпека є системною відповідальністю. Конструкція виробу, встановлення, захист, заземлення, документація та робочі процедури мають підтримувати одна одну.
Які програми використовують інструментальне вимірювання напруги?
Вимірювання напруги потрібне в багатьох частинах сучасної електричної інфраструктури. Точна конфігурація трансформатора залежить від напруги мережі, фізичного середовища, вимог до точності, схеми захисту та типу підключеного обладнання.
Підтримує вимірювання напруги, захист, контроль, вимірювання та моніторинг у вхідних і вихідних ланцюгах.
Забезпечує сигнали напруги для двигунів, трансформаторів, фідерів, систем захисту та електричного моніторингу.
Підтримує моніторинг напруги та захист у сонячних, вітрових та інших мережах, пов’язаних з генерацією.
Забезпечує вимірювальні сигнали для систем розподілу електроенергії середньої напруги, що обслуговують великі об'єкти.
Підходить для вузлів середньої напруги, де вимірювання та релейний захист потребують контрольованого сигналу напруги.
Надає пропорційну інформацію про напругу для моніторингу, керування, синхронізації та автоматизації електричної системи.
Застосування підстанції
Підстанції часто потребують сигналів напруги для реле захисту, вимірювання, систем керування та моніторингу оператора. Тому трансформатор може стати критично важливим інтерфейсом між основною мережею та диспетчерською.
Промислові об'єкти
Великі промислові підприємства можуть мати декілька фідерів середньої напруги, що обслуговують двигуни, трансформатори, технологічне обладнання та розподільні щити. Вимірювання напруги підтримує як регулярний моніторинг, так і захисні функції.
Системи відновлюваної енергії
Сонячні та вітряні установки використовують системи збору та трансформації електроенергії, у яких вимірювання напруги може підтримувати захист, моніторинг, синхронізацію та керування мережею.
Застосування розподільних пристроїв
Компактні конструкції з литої смоли можуть бути інтегровані у внутрішні вузли розподільних пристроїв, де потрібно збалансувати простір, ізоляцію, стійкість до забруднення та доступність проводки.
Комерційні будівлі
Великі комерційні об'єкти можуть використовувати вхідні джерела середньої напруги та внутрішні системи розподілу. Приладове вимірювання напруги може надавати інформацію для систем управління енергією та захисту, зберігаючи необхідне відокремлення від первинного контуру.
У всіх цих застосуваннях трансформатор слід вибирати відповідно до фактичної електричної мережі, а не щодо загальної категорії продукту.
Яких поширених помилок при виборі слід уникати?
Багато проблем вимірювання виникають на етапі специфікації. Трансформатор може мати правильну номінальну первинну напругу, але все ще бути непридатним, оскільки вторинне співвідношення, навантаження, точність, ізоляція, розташування обмоток або середовище встановлення не відповідають проекту.
- Вибір лише за первинною напругою:Вторинна напруга, точність, навантаження, розташування фаз та ізоляція також мають значення.
- Ігнорування вторинного навантаження:Лічильники, реле, електропроводка та клеми разом навантажують вторинне коло.
- Використання неправильної конфігурації намотування:Для захисту та вимірювання можуть знадобитися окремі вторинні ланцюги.
- Ігнорування нейтральної системи:Заземлення та розташування фаз впливають на відповідне підключення трансформатора.
- Вимоги до змішування внутрішнього та зовнішнього приміщення:Захист навколишнього середовища повинен відповідати місцю установки.
- Перегляд координації запобіжників:Первинний захист повинен бути узгоджений з трансформатором та електричною мережею.
- Ігнорування довжини дроту:Вторинні кабелі сприяють загальному навантаженню і повинні бути включені в розрахунок.
- Вибір без схеми:Сам лише опис продукту може не вказувати на повне розташування фаз і обмоток.
Проблема тільки співвідношення
Два вироби можуть мати однакове номінальне співвідношення первинної та вторинної напруги, але різну точність, навантаження, ізоляцію, фізичні розміри або схеми з’єднання.
Коефіцієнт необхідний, але його недостатньо для повного технічного порівняння.
Проблема «скрізь той самий продукт».
Застосування внутрішнього розподільного пристрою та відкритої зовнішньої підстанції мають суттєво різні екологічні вимоги. Використання однієї загальної конфігурації без оцінки умов на місці може створити ризики, яких можна уникнути.
Проблема неповного вторинного кола
Інженери іноді вказують трансформатор без повної ідентифікації лічильників і захисних реле. Це може ускладнити перевірку фактичного навантаження та умов точності.
Проблема документації
У технічній документації повинні бути чіткі клеми обмотки, співвідношення, схема з’єднання, тип ізоляції, монтажна схема та номінальні умови. Неповна документація може ускладнити встановлення та введення в експлуатацію.
Що має містити професійна технічна специфікація?
Професійна специфікація повинна надавати достатньо інформації для інженерів-електриків, груп із закупівель, виробників, установників, персоналу, що вводить в експлуатацію та обслуговуючого персоналу, щоб точно зрозуміти, яка конфігурація трансформатора потрібна.
| Область специфікації | Інформація для визначення | Чому це важливо |
|---|---|---|
| Первинна система | Номінальна напруга, частота, розташування фаз | Визначає електричне робоче середовище |
| Вторинна система | Вторинна напруга та розташування обмоток | Поєднує лічильники, реле та схеми керування |
| Точність | Клас точності та відповідні умови експлуатації | Підтверджує придатність для вимірювання або захисту |
| Тягар | Номінальне вторинне навантаження та підключене навантаження | Підтримує точний вторинний вихід |
| Ізоляція | Суха, смоляна, масляна, газова чи інша система | Відповідає напрузі та екологічним вимогам |
| монтаж | Внутрішній або зовнішній, монтажні розміри, орієнтація клем | Забезпечує фізичну сумісність |
| захист | Розташування запобіжників, заземлення, підключення реле | Підтримує безпечну роботу системи |
| Будівництво | Корпус, корпус, обмотка, сердечник, роз'єми | Надає повний опис товару |
| Тестування | Регулярна та відповідна перевірка продуктивності | Підтримує якість і прийняття в експлуатацію |
Почніть з електричної мережі
Специфікація повинна спочатку визначити первинну електричну систему. Це включає напругу, частоту, конфігурацію фаз, заземлення та передбачувану точку вимірювання.
Визначте кожен вторинний вихід
Кожна вторинна обмотка повинна мати певне призначення. Обмотку вимірювання та обмотку захисту не слід розглядати як ідентичні лише тому, що обидві видають низьку напругу.
Дайте визначення пов’язаного тягаря
Специфікація повинна визначати лічильники, реле, перетворювачі, контрольне обладнання, клемні блоки та приблизну довжину кабелю. Повне підключене навантаження визначає фактичний стан навантаження вторинної обмотки.
Визначте вимоги до ізоляції та екологічності
Місце установки повинно бути чітко вказано. Внутрішні та зовнішні системи можуть потребувати різної ізоляції, корпусу, обробки поверхні та екологічних характеристик.
Визначте фізичні розміри
Монтажні розміри, положення клем, кріпильні отвори, загальна висота, ширина та глибина можуть стати критичними, коли трансформатор встановлено всередині відділення розподільного пристрою.
Визначте схеми підключення та підключення
Контрольована схема має визначати первинні клеми, вторинні клеми, співвідношення обмоток, точки заземлення та зовнішні захисні пристрої.
Визначте перевірку та випробування
Випробування повинні відповідати типу трансформатора та вимогам проекту. Звичайні перевірки можуть включати електричні характеристики, перевірки ізоляції, співвідношення обмоток і функціональну перевірку.
Перевірте первинну напругу, вторинну напругу, частоту, розташування фаз, систему заземлення, точність і навантаження.
Перевірте розміри, монтажне положення, орієнтацію клем, розташування корпусу та доступ до обслуговування.
Перевірте вплив у приміщенні або на вулиці, вологість, забруднення, температуру, висоту над рівнем моря та умови корозії.
Перевірте первинний запобіжник, вторинне заземлення, з’єднання реле та передбачувану філософію захисту.
Практичний процес відбору
- Визначте основну мережу:Визначте напругу, частоту, конфігурацію фаз, розташування заземлення та місце вимірювання.
- Визначте вторинні вимоги:Вкажіть вторинну напругу, кількість обмоток і призначення кожного виходу.
- Визначити точність:Зіставте клас точності з вимогами вимірювання, моніторингу, захисту або контролю.
- Розрахувати навантаження:Включіть лічильники, реле, електропроводку, клеми, перетворювачі та інше підключене обладнання.
- Виберіть утеплювач:Виберіть відповідну ізоляційну архітектуру із сухого типу, литої смоли, нафти, газу чи іншої конструкції.
- Перевірте середовище:Оцініть умови в приміщенні або на вулиці, вологість, забруднення, температуру та висоту.
- Перевірте захист:Перевірте розташування запобіжників, заземлення та інтеграцію схеми захисту.
- Перевірте фізичну форму:Підтвердьте монтажні розміри та розташування клем під час остаточного встановлення.
- Перевірте документацію:Переконайтеся, що креслення, дані паспортної таблички, схема підключення та технічні характеристики описують ту саму конфігурацію.
Такий підхід створює чіткіший технічний шлях від проектування системи до вибору продукту. Це також зменшує ймовірність того, що начебто дрібна деталь, наприклад вантаж або розташування клеми, стане проблемою під час встановлення.
Що потрібно запитувати покупцям перед схваленням?
- Розмірне креслення:Перевірте загальні розміри, точки кріплення, клеми та доступний простір для встановлення.
- Схема підключення:Перевірте первинні та вторинні контакти та точки заземлення.
- Інформація таблички:Перевірте коефіцієнт напруги, частоту, точність та інші номінальні характеристики.
- Опис ізоляції:Перевірте діелектричну конструкцію та передбачуване середовище встановлення.
- Інформація про тестування:Підтвердьте застосовні звичайні тести або тести продуктивності для вибраної конфігурації.
Часті запитання
Для чого використовують трансформатор напруги?
Він зменшує високу первинну напругу до пропорційної вторинної напруги, придатної для вимірювання, вимірювання, захисту, моніторингу та контролю. Він також забезпечує електричне розділення між ланцюгом високої напруги та вторинним обладнанням.
Чим трансформатор напруги відрізняється від силового?
Силовий трансформатор призначений головним чином для передачі електричної енергії між ланцюгами, тоді як трансформатор напруги приладу призначений для забезпечення пропорційного сигналу напруги для вимірювання та захисту. Його вторинний вихід призначений для підключених приладів і контрольного обладнання, а не для масової передачі електроенергії.
Як працює електромагнітна конструкція?
Електромагнітна конструкція використовує первинну та вторинну обмотки, з’єднані через магнітопровод. Первинна напруга створює магнітний потік, який індукує пропорційну напругу у вторинній обмотці.
Що означає коефіцієнт трансформації?
Коефіцієнт трансформації описує пропорційне співвідношення між первинною та вторинною напругою. Це дозволяє високу напругу в системі представляти нижчою вторинною напругою, яка може бути оброблена лічильниками та реле.
Чому має значення клас точності?
Клас точності визначає допустиму похибку вимірювання за заданих умов. Додатки вимірювання, моніторингу та захисту можуть мати різні вимоги, тому вибраний клас має відповідати призначеній функції.
Що таке навантаження у вторинному контурі?
Навантаження - це навантаження, підключена до вторинної обмотки. Він включає такі пристрої, як лічильники, реле захисту, перетворювачі, клеми та з’єднувальні кабелі. Загальне навантаження може вплинути на вторинну продуктивність і точність.
Чому трансформатор може мати декілька вторинних обмоток?
Кілька вторинних обмоток можуть дозволити окремим схемам виконувати різні функції. Наприклад, одна обмотка може служити для вимірювання, а інша підтримує захист або інше визначене застосування.
Яка різниця між сухою конструкцією та литою конструкцією?
Обидва уникають звичайної рідкої ізоляції, але конструкція з литої смоли використовує епоксидну смолу для інкапсуляції окремих компонентів. Це може створити герметичну, механічно стабільну структуру з корисною стійкістю до вологи та забруднення у відповідних приміщеннях.
Коли необхідна зовнішня конфігурація?
Зовнішня конфігурація використовується, коли трансформатор встановлено у відкритому місці, наприклад на зовнішній підстанції. Проект повинен враховувати дощ, вологість, зміну температури, забруднення, вплив ультрафіолету та інші умови на місці.
Чи можна використовувати один і той же трансформатор всередині і на вулиці?
Не обов'язково. Електричні характеристики можуть виглядати подібними, але корпус, ізоляція, захист поверхні, стійкість до навколишнього середовища та вимоги до монтажу можуть суттєво відрізнятися для внутрішньої та зовнішньої установки.
Що таке ємнісний трансформатор напруги?
Ємнісний трансформатор напруги використовує ємнісний розподіл напруги разом із секцією трансформатора для отримання масштабованого сигналу напруги. Він може використовуватися у відповідних програмах вимірювання високої напруги та захисту, а також може підтримувати певні функції зв’язку залежно від конструкції.
Що таке електронний трансформатор напруги?
Електронний трансформатор напруги або датчик використовує чутливий елемент і електронне перетворення сигналу для забезпечення пропорційного виходу. Його специфікація повинна стосуватися сенсорної технології, вихідного інтерфейсу, точності, вимог до живлення, умов навколишнього середовища та сумісності подальшого обладнання.
Як трансформатор напруги підтримує релейний захист?
Він подає масштабований сигнал напруги на реле захисту. Залежно від схеми захисту, реле може використовувати цей сигнал для таких функцій, як перенапруга, знижена напруга, спрямована логіка, синхронізація або інші розрахунки захисту для конкретної програми.
Чому вторинне заземлення важливе?
Визначене вторинне заземлення встановлює контрольоване електричне посилання та підтримує безпеку вторинного кола. Точний метод заземлення має відповідати конструкції обладнання та відповідним електричним вимогам.
Чому може бути включений високовольтний запобіжник?
Запобіжник може забезпечити первинний захист трансформатора та допомогти обмежити наслідки певних внутрішніх несправностей. Його потужність і координація повинні бути узгоджені з трансформатором і навколишньою електричною мережею.
Які технічні дані необхідно перевірити перед замовленням?
Важлива інформація включає первинну напругу, вторинну напругу, частоту, конфігурацію фази, розташування заземлення, клас точності, навантаження, конфігурацію обмотки, тип ізоляції, місце установки, розміри, розташування клем, вимоги до захисту та відповідні вимоги до випробувань.
Чи можна налаштувати трансформатор напруги для конкретного проекту розподільного пристрою?
Специфічні для проекту конфігурації можуть включати коефіцієнт напруги, розташування вторинної обмотки, монтажні розміри, конфігурацію клем, конструкцію ізоляції, інтеграцію запобіжників та інші визначені технічні вимоги. Індивідуальні конструкції повинні контролюватися за допомогою затверджених креслень і технічних специфікацій.
Чому трансформатор і реле чи лічильник слід вказувати разом?
Вторинний пристрій створює частину фактичного навантаження трансформатора і визначає необхідні характеристики сигналу. Узгодження трансформатора з підключеним лічильником або реле допомагає гарантувати, що співвідношення, точність, навантаження та умови підключення відповідають повному вимірювальному ланцюгу.
Як краще вимірювання напруги може посилити захист енергосистеми?
Надійна інформація про напругу є однією з основ сучасного електричного захисту та контролю. Операторам необхідно знати, що відбувається в первинній мережі, лічильникам потрібні стабільні вимірювальні сигнали, а захисним реле потрібні надійні електричні входи, коли приймають рішення щодо ненормальних умов.
Технологія вимірювальних трансформаторів створює міст між цими вимогами та високовольтною електричною системою. Забезпечуючи пропорційний вторинний сигнал і електричне розділення, обладнання дозволяє вимірювальним і захисним пристроям працювати з керованою напругою, залишаючись функціонально підключеними до первинної мережі.
Процес відбору повинен починатися з фактичної заявки. Первинна напруга, вторинна напруга, частота, конфігурація фази, розташування заземлення, точність, навантаження, кількість обмоток, ізоляція, середовище встановлення, захист і фізичні розміри – все це має бути визначено до завершення виготовлення продукту.
Вибір технології також має значення. Електромагнітні системи залишаються широко застосовними для вимірювання та захисту середньої напруги. Ємнісні конструкції можуть забезпечити відповідні рішення для певних додатків з високою напругою, тоді як електронні сенсорні технології можуть підтримувати все більш цифрові електричні архітектури.
З однаковою увагою слід враховувати умови навколишнього середовища та механічні умови. Внутрішнє обладнання може працювати в контрольованому середовищі розподільного пристрою, тоді як зовнішні блоки повинні боротися з погодою, забрудненням, коливаннями температури та впливом ультрафіолету.
Для виробників і проектних груп точна документація так само важлива, як і саме обладнання. Розмірні креслення, схеми обмоток, інформація з заводської таблички, ідентифікація клем, деталі ізоляції, інформація про випробування та інструкції з монтажу дозволяють правильно інтегрувати трансформатор у кінцеву електричну систему.
Зрештою, правильно вказаноТрансформатор напругице більше, ніж компонент вимірювання. Це інтерфейс між основною електромережею та системами вимірювання, захисту, моніторингу та керування, які забезпечують видимість і керування сучасною електричною інфраструктурою.
Потрібне рішення для вимірювання напруги для вашої системи живлення?
Comewillпідтримує індивідуальні рішення для вимірювання напруги, що охоплюють внутрішні та зовнішні конфігурації, розташування обмоток, системи ізоляції, вимоги до захисту та індивідуальні технічні характеристики. Для вимог до проекту та технічних обговорень,зв'яжіться з нами.
