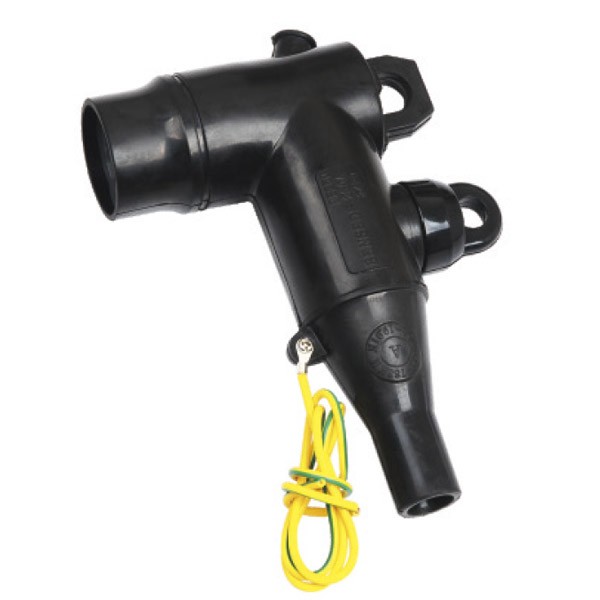

24KV 250A Loadbreak Elbow Connector

Якісний з’єднувач ZT-24/250 24kV 250A від заводу Comewill Loadbreak з надійною якістю підходить для ваших потреб у підключенні високої напруги.
Підберіть до нього потрібну втулку або заглушку, і цей з’єднувач забезпечить вам повністю екрановане роз’ємне з’єднання з можливістю занурення в воду. Навіть у вологому, суворому середовищі він працює стабільно. Також є вбудовані ємнісні тестові точки — ви можете використовувати їх для перевірки стану ланцюга або встановлення індикаторів несправностей, що спрощує обслуговування та усунення несправностей.
Ще один великий плюс: мінімальна відстань між фазами не потрібна. Ви можете встановити його вертикально, горизонтально або під будь-яким кутом між ними. Ця гнучкість позбавляє вас від багатьох турбот під час монтажу на місці, підбираючи різні налаштування проекту.
Для ваших закупівельних потреб ми пропонуємо хороші ціни, гнучкі МОК і своєчасну доставку, щоб забезпечити безперебійну роботу вашого ланцюжка поставок. Потрібні оптові замовлення, зразки для тестування чи технічна підтримка для налаштування? Наша команда тут, щоб допомогти.
Якщо ви шукаєте високоякісні з’єднувачі для розриву навантаження, просто зв’яжіться з нами. Ми обіцяємо надати економічно ефективні та надійні продукти для підтримки операцій вашого проекту.

особливості:

◆ З’єднайте 24KV 250A Loadbreak Elbow з’єднувач із правильною втулкою або заглушкою, і це забезпечить повністю екрановане, повністю занурюване роз’ємне з’єднання.
◆ Вбудована ємнісна тестова точка — ви можете використовувати її для перевірки стану схеми або встановлення індикатора несправності.
◆ Мінімальний фазовий зазор не потрібен.
◆ Варіанти монтажу: вертикальний, горизонтальний або будь-який кут між ними.

застосування

◆ Використовується для підключення полімерних кабелів до трансформаторів, розподільних пристроїв, двигунів та іншого обладнання за допомогою попередньо відформованого роз’ємного з’єднувача.
◆ Підходить як для внутрішньої, так і для зовнішньої установки.
◆ Працює на мережеву напругу до 24 кВ.
◆ Постійний струм 250 A (може витримувати перевантаження 300 A протягом 8 годин).

Особливості кабелю

- Полімерні кабелі (як XLPE, EPR)
- Мідні або алюмінієві провідники
- Напівпровідникові або металеві екрани
- Розмір провідника: 25-120 мм²

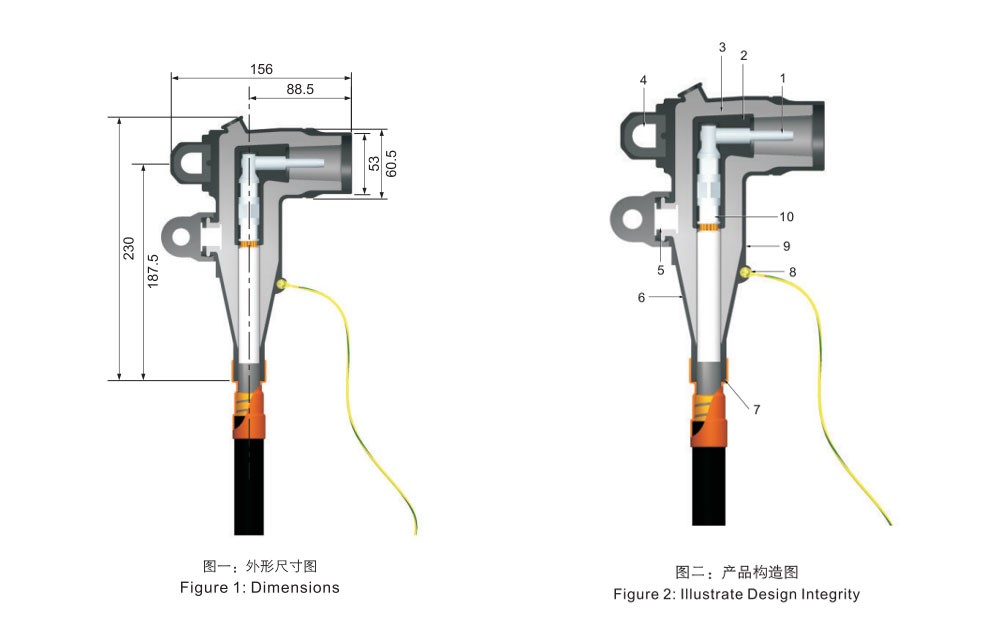

Структура продукту:

1. Провідний стрижень: використовуйте шестигранний ключ, який ми надаємо, щоб вкрутити луджений мідний штифт у контакт провідника — легко встановити.
2. Напівпровідна вставка: це формований провідний гумовий екран з EPDM, який в основному використовується для контролю електричного навантаження.
3. Ізоляція: формована ізоляційна гума EPDM виготовляється та змішується на нашій власній фабриці, тому якість гарантована.
4. Витяжне вушко: це капсульоване вушко з нержавіючої сталі з фіксатором, який допомагає позиціонувати заставу.
5. Ємнісна тестова точка: Ця точка дозволяє перевірити стан схеми. Для водонепроникності також є формована провідна гумова кришка з EPDM.
6. Зняття напруги: Зовнішній екран і адаптер кабелю призначені для зняття напруги кабелю.
7. Адаптер кабелю: розмір отвору має щільне прилягання (затягнення), тому він може підтримувати водонепроникність.
8. Вушко заземлення: воно вмонтоване безпосередньо в зовнішній екран і призначене для підключення дроту заземлення.
9. Напівпровідний екран: формована провідна гума EPDM з’єднується з екраном кабелю. Це зберігає екран безперервним і гарантує, що вся збірка знаходиться під потенціалом землі.
10. Кабельний наконечник провідника: це інерційно зварений біметалічний компресійний з’єднувач, сумісний як з мідними, так і з алюмінієвими провідниками.

FAQ

Q1: Яка основна функція 24kV 250A Loadbreak Elbow Connector?
A: Це забезпечує безпечне підключення та відключення ланцюгів середньої напруги під напругою, зберігаючи при цьому повну ізоляцію та ефективність перемикання, керовану дугою.

Q2: Чи можна використовувати цей з’єднувач на відкритому повітрі або в підземних системах?
A: Так, він повністю екранований і занурюваний, що робить його придатним для підземних кабельних систем, зовнішніх підстанцій і суворих умов навколишнього середовища.

Q3: З якими кабелями він сумісний?
A: Він підтримує кабелі з полімерною ізоляцією, такі як XLPE та EPR, з мідними або алюмінієвими провідниками в межах 25–120 мм².

Питання 4: Чи потрібні для встановлення спеціальні інструменти чи чітке розташування?
A: Не потрібні спеціальні інструменти, і він підтримує гнучку установку у вертикальному, горизонтальному або кутовому положеннях без обмежень між фазами.
