Вакуумні автоматичні вимикачі (VCB)стали золотим стандартом для захисту середньої напруги, пропонуючи швидке гасіння дуги, нульові викиди парникових газів і мінімальне обслуговування. Цей вичерпний посібник відповідає на важливі запитання: як працюють VCB? Які їхні основні компоненти? Чим вони відрізняються від вакуумних контакторів? І чому вони є найкращою технологією для комунальних підприємств, промисловості та відновлюваних джерел енергії? Зі знаннями від провідного виробникаComewill, ця стаття надає інженерам і покупцям знання, щоб вибрати правильний VCB для свого застосування.
Ефективність вакуумного вимикача полягає у використанні високого вакууму — одного з найкращих відомих електричних ізоляторів — для гасіння дуги. Коли контакти VCB роз'єднуються, дуга, що утворюється, швидко гаситься, оскільки майже немає молекул газу, які б підтримували плазму. Це призводить до того, що час переривання становить менше половини циклу форми сигналу змінного струму, мінімізуючи енергію несправності та захищаючи наступне обладнання. Крім того, VCB є екологічно кращими, ніж SF₆-розривники, оскільки вони не виділяють парникових газів, що робить їх ключовою технологією для стійких електромереж.
Операція aVCBможна розбити на ряд швидких, точних кроків:
Весь цей процес відбувається за мікросекунди, що робить VCB надзвичайно швидкими та надійними для перемикання як навантаження, так і струму пошкодження.
Високоякісний VCB — це збірка кількох важливих компонентів:
Хоча в обох використовуються вакуумні переривники, VCB і вакуумні контактори служать різним цілям. Таблиця нижче пояснює основні відмінності.
| Особливість | Вакуумний автоматичний вимикач (VCB) | Вакуумний контактор |
|---|---|---|
| Основна роль | Захист від струмів пошкодження (короткого замикання) і рідкісних перемикань. | Часті робочі перемикання навантажень, таких як двигуни та нагрівачі. |
| Діапазон напруги | 3 кВ до 36 кВ (до 40,5 кВ для спеціалізованих моделей). | До 15 кВ, зазвичай від 200 до 630 А. |
| Типові навантаження | Трансформатори, генератори, конденсатори, великі двигуни, розподільні фідери. | Двигуни, освітлення, контури опалення та часто перемикається обладнання. |
| Частота перемикання | Нечасто (захист і ізоляція). | Дуже часто (тисячі операцій). |
| Рейтинг короткого замикання | Високий (від 20 кА до 50 кА типово). | Нижня (до 10 кА). |
Вакуумні автоматичні вимикачі пропонують переконливий набір переваг, які роблять їх кращим вибором для систем середньої напруги:
VCB доступні в кількох конфігураціях, що відповідають різним середовищам і експлуатаційним потребам.

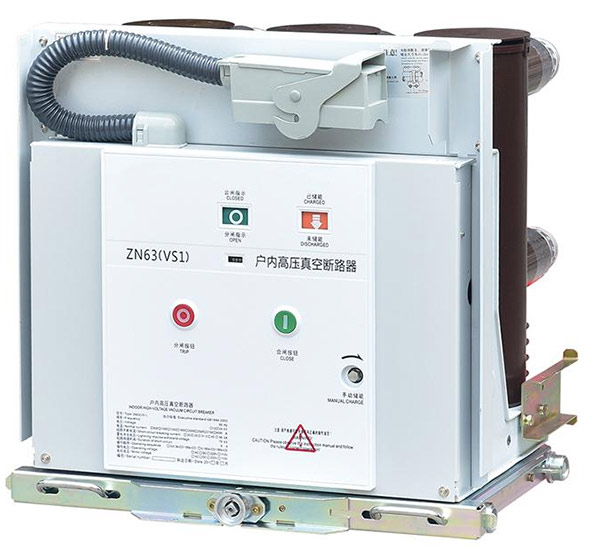

Компактні блоки, призначені для установки в щити розподільних пристроїв на заводах, комерційних будівлях і внутрішніх підстанціях. Приклади включають широко використовувані фіксовані та висувні типи VS1-12.
Стійкі до погодних умов моделі, створені для підстанцій і мереж електропередачі, здатні витримувати дощ, вітер і екстремальні температури.
VCB є важливими для широкого спектру галузей та інфраструктури:
A1: Основна відмінність полягає в дугогасильному середовищі — у VCB використовується вакуум, тоді як вимикачі SF₆ використовують газ під тиском. VCB є більш екологічно чистими (без викидів парникових газів), мають швидше відновлення діелектрика та потребують менше обслуговування для систем середньої напруги.
A2: Вакуумний переривник загерметизований протягом усього терміну служби, як правило, триває 10–20 років за нормальних умов. Механічний ресурс приводу часто перевищує 30 000 операцій.
A3: Так, але спеціалізовані конденсаторні перемикачі VCB з контрольованим перемиканням рекомендуються для мінімізації попередніх замикань, пускових струмів і повторних замикань, забезпечуючи довговічність контактів і стабільність системи.
A4: Регулярне технічне обслуговування зосереджується на робочому механізмі, електричних з’єднаннях і схемах керування, а не на самому вакуумному переривнику. Типові завдання включають візуальний огляд, вимірювання контактного опору та перевірку механічної роботи кожні 3–5 років.
A5: Абсолютно. Зовнішні VCB спеціально розроблені зі стійкими до атмосферних впливів корпусами, високоякісними ізоляторами та антикорозійним покриттям, щоб витримувати суворі умови навколишнього середовища.
Вакуумні автоматичні вимикачі є безсумнівним переможцем для сучасного розподілу електроенергії середньої напруги, поєднуючи чудову продуктивність, екологічну відповідальність і довгострокову надійність. У міру того як галузь продовжує виводити з виробництва SF₆, попит на високоякісні VCB зростатиме. Вибір перевіреного виробника має вирішальне значення для забезпечення постійної продуктивності та безпеки вашого обладнання.
Comewill, провідна китайська фабрика та постачальник, пропонує повний асортимент внутрішніх, зовнішніх і спеціалізованих VCB. Наші продукти розроблені з високою точністю, ретельно перевірені та доступні як для замовлень на складі, так і для індивідуальних оптових проектів. Вибираючи Comewill, ви отримуєте вигоду від прямих заводських цін, технічного досвіду та оперативної підтримки клієнтів.
