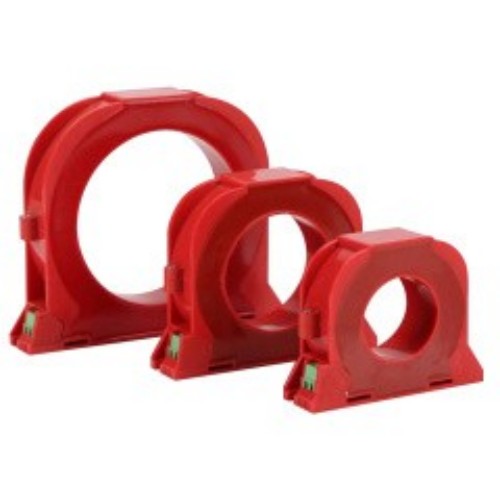

Як професійний виробник у Китаї, Comewill хоче надати вам індивідуальний трансформатор струму нульової послідовності типу CTK. Основною функцією it є фіксація компонента нульової послідовності струму – суми трифазних струмів, також відомого в промисловості як «струм нейтралі», оскільки ця частина струму протікає в нейтральному провіднику трифазної системи. Для проектів закупівель із вимогами до безпеки електроживлення головною перевагою є ефективність точного виявлення цього продукту, яка дуже підходить для різних сценаріїв, які вимагають надійного моніторингу замикань на заземлення.
На практиці трансформатори струму нульової послідовності типу CTK будуть використовуватися в поєднанні з пристроями релейного захисту або сигнальними системами. Коли в системі живлення виникає струм заземлення нульової послідовності (наприклад, ураження електричним струмом або несправність витоку в ланцюзі), вторинна сторона трансформатора видасть відповідний струм нульової послідовності, який ініціює дію обладнання, підключеного до вторинної лінії, наприклад відключення живлення, видачу сигналів тривоги тощо, що в кінцевому підсумку забезпечує захист і моніторинг ланцюга та обладнання. Для покупця безперебійна співпраця з допоміжним обладнанням значно підвищує практичну цінність продукту.
При установці цей трансформатор зазвичай встановлюється на нейтральний провідник трифазної системи, і він може видавати сигнал, пропорційний складовій струму нульової послідовності. Варто зазначити, що навіть якщо струм пошкодження невеликий, він може точно виявити замикання на заземлення, що вирішує ключову проблему захисту електробезпеки. З його допомогою можна уникнути пошкодження обладнання через несправності та зменшити ризик ураження персоналу електричним струмом. Таким чином, це популярний вибір для придбання в системах розподілу електроенергії, центрах керування двигунами та інших електричних пристроях, які схильні до пошкоджень заземлення.
Якщо є потреба в масових закупівлях, налаштуваннях або технічній консультації щодо трансформаторів струму нульової послідовності типу CTK, Welcome (Wenzhou) Electric Co., Ltd. може надати професійні комплексні послуги для задоволення різноманітних потреб проектів у різних сферах, таких як промисловість, торгівля та інфраструктура.
| Електричні параметри | Механічні параметри | ||
| Частота | 50~400 Гц | оболонка | ABS（вогнезахисний клас 94-V0） |
| Номінальна потужність | 10 мА ~ 5 А | Бобіна | PBT |
| Діапазон вимірювання | 10% In ~ 130% In | залізне ядро | Ni сталь/нанокристалічний |
| Номінальна потужність | 0~1 В (А або) 0~0,25 мА | Внутрішня структура | Екологічно чисте лиття з епоксидної смоли |
| Різниця співвідношення | ≤±0,1% | План будівництва | Гвинтове кріплення |
| Різниця фаз | ≤±10 | Робоча температура | -25 ℃ ~ +75 ℃ |
| Діелектрична міцність | 2,5 кВ/1 мА/1 хв | Вологість навколишнього середовища | ≤85% |
| Опір ізоляції | DC500V/1000MΩ/хв | Спосіб проводки | Тип клеми/екранований скручений дріт 1,5м |

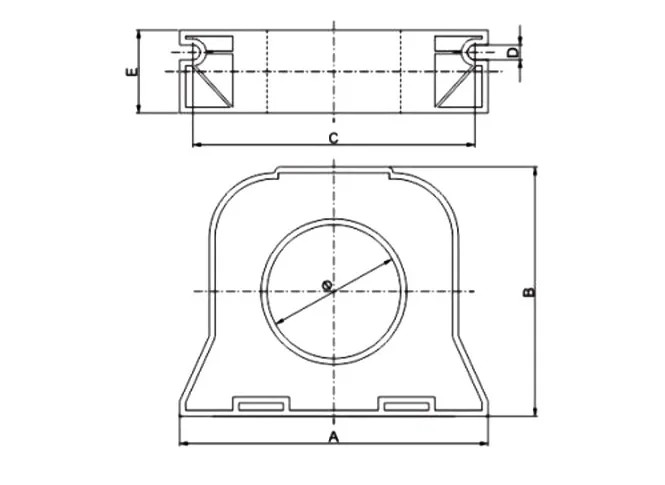

Механічні розміри (тільки для довідки)
| Характеристики моделі | Розміри | ||||||
| Опорний струм | ø | A | B | C | D | E | |
| ЧТК-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| ЧТК-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| ЧТК-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| ЧТК-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1、 Основні переваги
Може точно виявляти незбалансовані струми: трансформатори струму нульової послідовності типу CTK спеціально розроблені для трифазних систем живлення та можуть вимірювати незбалансовані струми, утворені сумою трифазних струмів. Якщо є витік струму замикання з одного або кількох фазних провідників на землю, тобто виникає замикання на заземлення, це можна своєчасно виявити.
Надзвичайно висока чутливість: цей трансформатор може виявити навіть невеликі струми замикання на землю. Таким чином можна запобігти поломці обладнання через несправності, зменшити ризик ураження персоналу електричним струмом і зробити роботу електричної системи більш безпечною.
Точне вимірювання: навіть за наявності сильного шуму або інших перешкод на місці він забезпечує точні результати вимірювання для трансформаторів струму нульової послідовності типу CTK, які можуть забезпечити надійну підтримку даних для подальших заходів захисту.
Встановлення без торкання до ланцюга: особливо зручно встановлювати без відключення ланцюга або зупинки навантаження. Просто помістіть його на нульовий провідник трифазної системи, не впливаючи на нормальну роботу системи.
Широка адаптивна частота: робоча частота може охоплювати від 50 Гц до 400 Гц, і вона може адаптуватися до будь-якого звичайного сценарію використання електроенергії з хорошою сумісністю.
Не впливає на роботу схеми: саме навантаження дуже низьке, що не матиме значного впливу на роботу схеми, а також не заважатиме точності іншого вимірювального обладнання в системі, забезпечуючи стабільну роботу всієї електричної системи.
Сценарій моніторингу електричної пожежі
Система захисту від пожежі та протікання
Пристрій електромагнітного релейного захисту
Засоби захисту мікрокомп'ютера та ін
