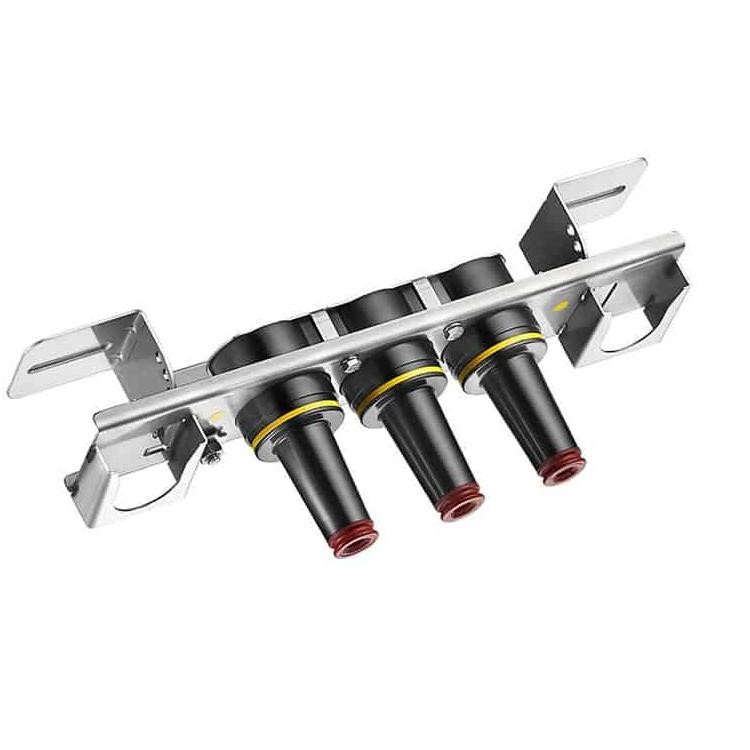

15KV 200A Розрив навантаження

Роз’єм розриву навантаження 15 кВ 200 A заводу Comewill має повністю мідний струмопровідний шлях, що забезпечує надійну стабільну роботу незалежно від умов.
Він повністю відповідає вимогам стандарту IEEE 386 і є повністю взаємозамінним з продукцією конкурентів та іншими сполученими компонентами, які також відповідають стандарту IEEE 386. При встановленні з відповідними частинами цей роз’ємний з’єднувач забезпечує повністю екрановане з’єднання, ідеальне для застосувань розриву навантаження.

Що таке розрив навантаження 15 кВ 200 А?

15KV 200A Loadbreak Junction — це кабельний з’єднувальний пристрій середньої напруги, який використовується в системах розподілу електроенергії для безпечного з’єднання, розгалуження та розділення підземних кабелів 15kV, одночасно дозволяючи роботу вимикача навантаження (перемикання під напругою). Зазвичай він включає кілька інтерфейсів 200A (наприклад, 2, 3 або 4 шляхи), які об’єднані внутрішньою шиною разом, що забезпечує гнучку конфігурацію петлі, відводу або з’єднання. Створений відповідно до стандарту IEEE 386, він забезпечує повністю екрановану, безпечну та надійну роботу в трансформаторах, розподільних пристроях і підземних сховищах, встановлених на панелях.

ВИРОБНИЧІ ВИПРОБУВАННЯ

Випробування проведено відповідно до стандарту IEEE/ANSI 386.
Мінімальний рівень напруги корони – 11 кВ
Змінний струм протягом 1 хвилини – 34 кВ

Тести, проведені відповідно до вимог виробничого процесу Chardon:
Фізичний огляд
Періодична дисекція
Періодичний рентгенівський аналіз

НОМИНАЛЬНА НАПРУГА
Клас напруги 15 кВ
Макс. Номінальна напруга між фазами 14,4 кВ
Макс. Номінальна напруга фаза-земля 8,3 кВ
Змінний струм 1 хвилина витримує 34 кВ
15 хвилин постійного струму 53 кВ
BIL та гребінь повної хвилі 95 кВ
Мінімальний рівень напруги корони 11 кВ
ПОТОЧНІ РЕЙТИНГИ
Безперервний: 200 ампер (середньоквадратичне значення).
Перемикання: 10 операцій при середньоквадратичному струмі 200 ампер при напрузі 14,4 кВ
Закриття несправності: 10 000 ампер середньоквадратичне симетричне при 14,4 кВ протягом 0,17 с після 10 послідовних успішних операцій перемикання
Короткий час:
• 10 000 А середньоквадратичне симетричне протягом 0,17 с
• 3500 ампер середньоквадратичне симетричне протягом 3,0 с

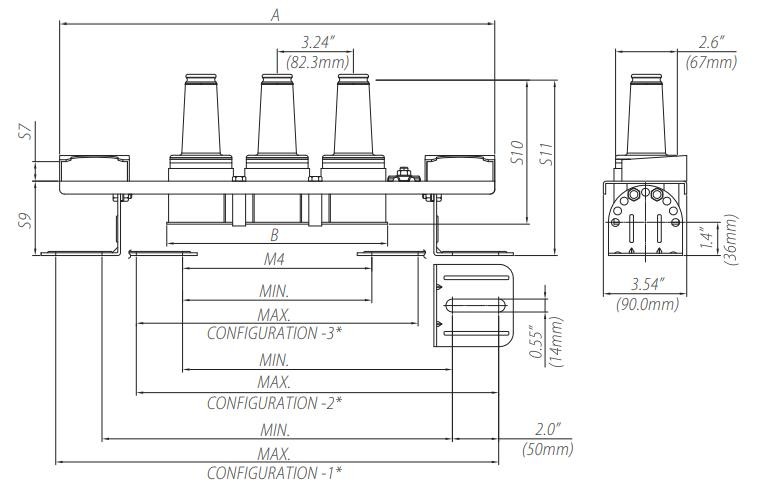

Інформація про розміри з’єднання з кронштейном

Кроки операції розриву навантаження

1. Надійно закріпіть затискач на вусі, що тягне.
2. Не застосовуйте жодних тягових зусиль — просто злегка покрутіть з’єднувач за годинниковою стрілкою, щоб усунути поверхневе тертя між коліном і втулкою.
3. Швидким і рішучим рухом витягніть з’єднувач із втулки. Обов’язково тримайте роз’єм подалі від будь-якої площини заземлення.
4. Розмістіть роз’єм на належному додатковому пристрої, дотримуючись інструкцій з експлуатації цього аксесуара.
5. Використовуйте затискач, щоб надіти ізольований захисний ковпачок (із дренажним проводом, підключеним до заземлення системи) на будь-який відкритий вхід під напругою.

FAQ

Яка основна функція 15KV 200A розриву навантаження?
Він використовується для секцій, петель, відводів або зрощування кабелів середньої напруги, одночасно забезпечуючи безпечне вимикання навантаження в системах розподілу під напругою.
Чи сумісний він з іншими марками?
Так, він повністю відповідає стандарту IEEE 386™, забезпечуючи повну взаємозамінність з іншими сумісними системами роздільних ізольованих роз’ємів.
Чи можна використовувати в підземних установках?
Абсолютно. Він спеціально розроблений для обладнання, встановленого на майданчику, і підземних сховищ, де вологість, пил і обмеження простору є звичайними.
Які функції безпеки забезпечує 15KV 200A Loadbreak Junction?
Він пропонує повністю екрановану ізоляцію EPDM, контрольовану роботу розриву навантаження, здатність витримувати високі імпульси та стабільну роботу відключення дуги для безпечного перемикання.
