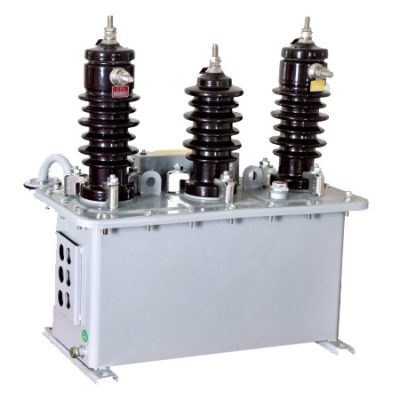

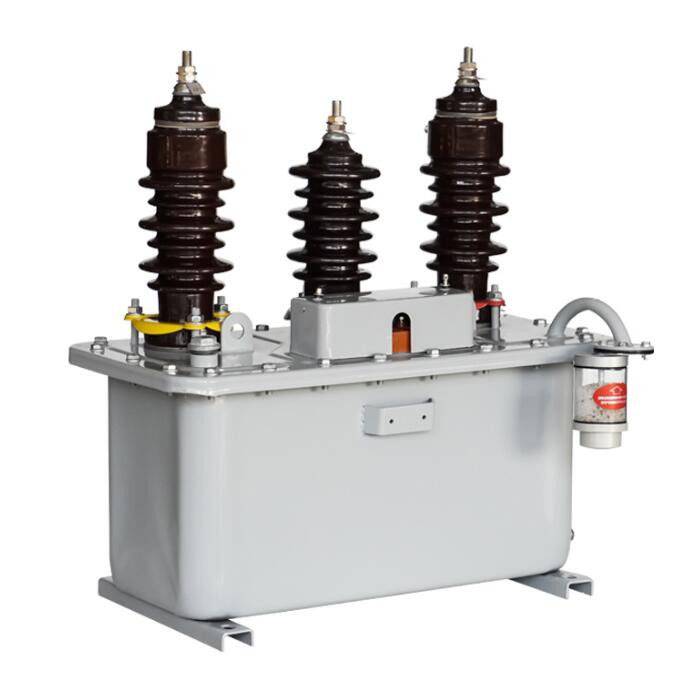

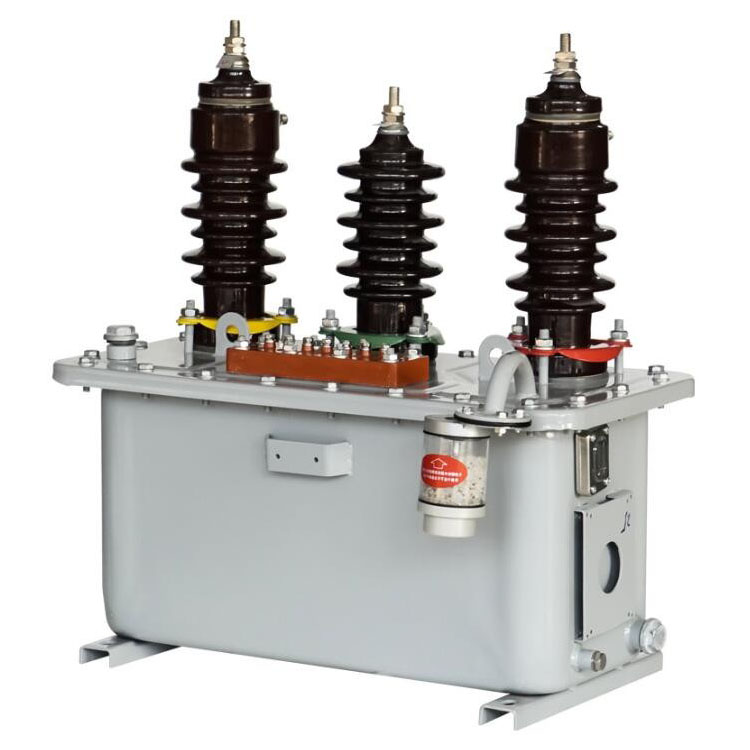

JLS-6/10 Зовнішній масляний комбінований трансформатор

Довговічний масляний комбінований трансформатор JLS-6/10 заводу Comewill не тільки чудово захищений від вологи, але також має хороші характеристики: велика місткість, малий розмір, легка вага, зручне транспортування та встановлення. Електропроводка використовує трифазний тип V/V, який може точно вимірювати струм, напругу та обчислювати електричну енергію, а також може витримувати складні умови роботи поза приміщенням.

Підходить для ланцюгів змінного струму 50-60 Гц з максимальною номінальною напругою 10 кВ, масляний комбінований трансформатор JLS-6/10 для зовнішнього використання може задовольнити потреби зовнішнього вимірювання як сільських, так і промислових підстанцій. Він також може бути обладнаний лічильниками потужності та реактивної енергії відповідно до потреб закупівлі, що набагато зручніше для користувача, ніж традиційні масляні трансформатори. Безумовно, це правильний вибір для заміни старого обладнання.

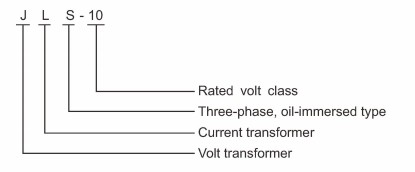

Позначення типу

Будівництво

Вимірювальна коробка зовнішнього масляного комбінованого трансформатора JLS-6/10 має модульну конструкцію, яка включає два однофазних трансформатора напруги (PT) і два трансформатора струму (CT). І PT, і CT є електромагнітними конструкціями, закріпленими на пластинах паливного баку за допомогою болтів, з компактною та міцною загальною компоновкою.
Паливний бак має квадратну конструкцію з хорошою герметичністю. Кришка коробки та корпус коробки з’єднані болтами для забезпечення герметичності. Для зручності підйому і транспортування обладнання на кришці ящика є два підйомних кільця. Збоку паливний бак оснащений ключовими компонентами, такими як покажчик рівня масла, болт заземлення та зливний клапан, які полегшують щоденний моніторинг роботи, захист від заземлення та обслуговування зливу масла.
Ця структурна конструкція повністю враховує зовнішнє середовище використання, забезпечуючи стабільну та надійну роботу обладнання в різних важких умовах.

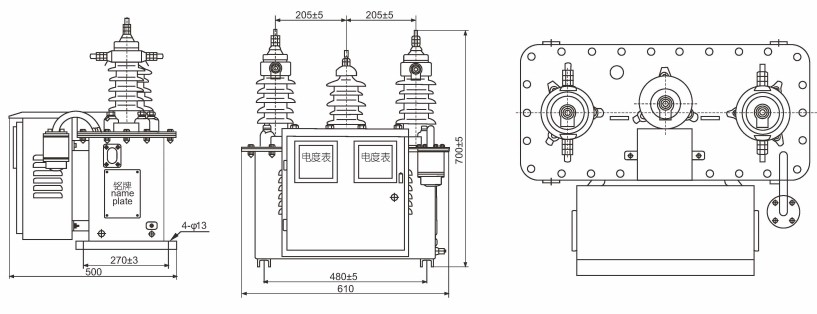

Схема та розміри установки

Габаритні розміри: JLS-6 кВ, 10 кВ (клас 0,2, клас 0,2S), підходить для використання в системах напруги 6 кВ і 10 кВ.

Заходи безпеки: перевірка перед початком роботи

Перед введенням в експлуатацію зовнішніх масляних трансформаторів JLS-6 і JLS-10 необхідно усунути закупорку вентиляційних отворів на буферній гумі в середині вологозахищеного пристрою. Вентиляційний отвір не повинен бути закритим, інакше це вплине на нормальну роботу обладнання.
Цей крок є обов’язковим пунктом перевірки перед введенням обладнання в експлуатацію, і рекомендується зосередитися на його підтвердженні під час приймання на місці.

При замовленні вказуйте наступне:

Щоб придбати зовнішні масляні комбіновані трансформатори JLS-6/10 від компанії Welcome (Wenzhou) Electric Co., Ltd. і зробити їх простими у використанні та сумісними з вашою системою, слід звернути увагу на кілька ключових моментів:
Збіг параметрів має бути точним
Коефіцієнт трансформації: Які конкретні коефіцієнти трансформації напруги та струму CT (трансформатора струму) і PT (трансформатора напруги) вам потрібні? Надайте нам ці два номери, щоб переконатися, що вони відповідають вашій електромережі.
Точність: Який рівень точності ви хочете (наприклад, 0,2 або 0,2S)? Існують також параметри для вторинного виходу, які повинні відповідати вашим вимогам вимірювання.
Навколишнє середовище: які вимоги до рівня ізоляції обладнання? Нам потрібно знати робоче середовище на місці, наприклад температуру, висоту над рівнем моря та наявність корозійних газів, щоб він міг там «витримати».
Якість і сертифікація повинні бути надійними
Подивіться на бренд і кваліфікацію: виберіть сильний і авторитетний бренд, як-от Welcome (Wenzhou) Electric Co., Ltd. Перевірте, чи пройшов продукт перевірку доступу до мережі в авторитетних установах, таких як State Grid і Southern Power Grid.
Зосередьтеся на основних компонентах: зрозумійте матеріали та процеси виготовлення основних компонентів, таких як залізний сердечник, обмотка та масляний бак трансформаторів. У високоякісних продуктах зазвичай використовуються тверді матеріали та вишукана майстерність.
Монтаж і обслуговування повинні бути зручними
Зручність встановлення: враховуйте розмір і вагу обладнання, а також умови встановлення на місці (наприклад, несучу здатність опор електромережі та простір для встановлення). Роздільна конструкція серії JLS зазвичай зручніша для встановлення та обслуговування на місці.
Чи зручно обслуговування: запитайте, чи зручно обслуговування таких компонентів, як запобіжники та болти заземлення. Добре сконструйований продукт можна підтримувати вдвічі менше зусиль.
Необхідно гарантувати післяпродажне обслуговування
Гарантійний термін повинен бути чітким: розуміти гарантійний термін і обсяг продукту. Впевнений виробник надасть більший гарантійний термін.
Повинна бути технічна підтримка: вибирайте постачальників, які можуть надати своєчасну технічну підтримку та послуги на місці. Якщо виникає проблема з зовнішнім обладнанням, швидкість реакції має вирішальне значення.
