24 кВ Кільцевий головний блок із елегазовою ізоляцією розподільного пристрою

Шукаєте якісний розподільний пристрій із елегазовою ізоляцією кільцевого головного блоку 24 кВ? Фабрика Comewill пропонує універсальне модульне рішення RMU. З номінальною напругою до 24 кВ і коефіцієнтом витоку нижче 0,25‰ наш розподільчий пристрій включає вакуумні/елегазові вимикачі та 3-позиційні вимикачі навантаження.

Переваги продукту

Роботизована технологія лазерного зварювання: на відміну від ручного зварювання, яке схильне до мікроскопічних тріщин, наші елегазові «подушки безпеки» (газові баки) герметизуються за допомогою прецизійної роботизації. Це забезпечує рівень витоку ≤0,25‰ на рік, що значно перевищує стандартні вимоги.

Тривалий електричний термін служби: Перемикачі навантаження: досягають рівня E3, найвищого класу для частих операцій перемикання.

Автоматичні вимикачі: досягають рівня E2, забезпечуючи надійне вимикання при короткому замиканні без частої заміни контактів.

Стійкість до навколишнього середовища: з рейтингом IP67 основні високовольтні компоненти повністю захищені від пилу та тимчасового занурення у воду, що робить розподільний пристрій із елегазовою ізоляцією кільцевого основного блоку 24 кВ ідеальним для вологих прибережних районів або запилених промислових підприємств.

Експлуатаційна безпека: тиск газу суворо обмежений на рівні 1,4 бар, а конструкція перемикача навантаження з 3 станціями забезпечує чітке позиціонування "Закрито-Відкрито-Земля", повністю підтверджене звітами про випробування типу.

Параметри продукту:

* Основний блок ізоляційного кільця SF6
*Внутрішній розподільний пристрій середньої напруги
*Номінальна напруга: 3,3 кВ, 6 кВ, 10 кВ, 11 кВ, 12,5 кВ, 13,8 кВ, 15 кВ, 17 кВ, 22 кВ, 24 кВ, 33 кВ, 36 кВ, 40,5 кВ.
*Підлоговий
*Річний рівень витоку ≤0,25‰ на рік
* Тиск газу SF6 при 20 ℃ становить 0,4 бар (відносний тиск)
*Стандарт: IEC, ANSI, GB

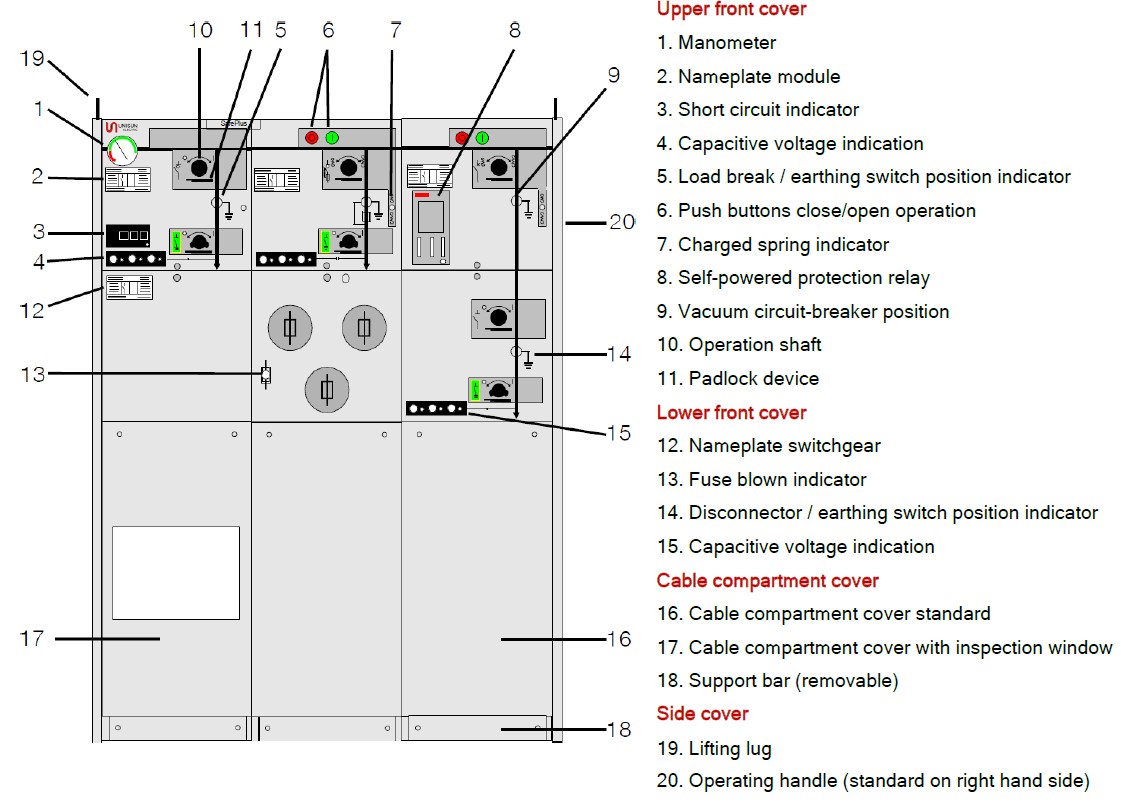

Зовнішня збірка

Технічна дата шафи С

Доступний з витримуваною напругою промислової частоти 42 кВ

Технічна дата шафи F

1)         Обмежений плавкими вставками високої напруги
2)         Доступний з витримуваною напругою промислової частоти 42 кВ

Технічна дата V шафи

1)         Доступний з витримуваною напругою промислової частоти 42 кВ
2)         Залежить від типу використовуваної втулки
3)         Інтерфейс A – 12,5kA/1s, інтерфейс B – 16kA/1s

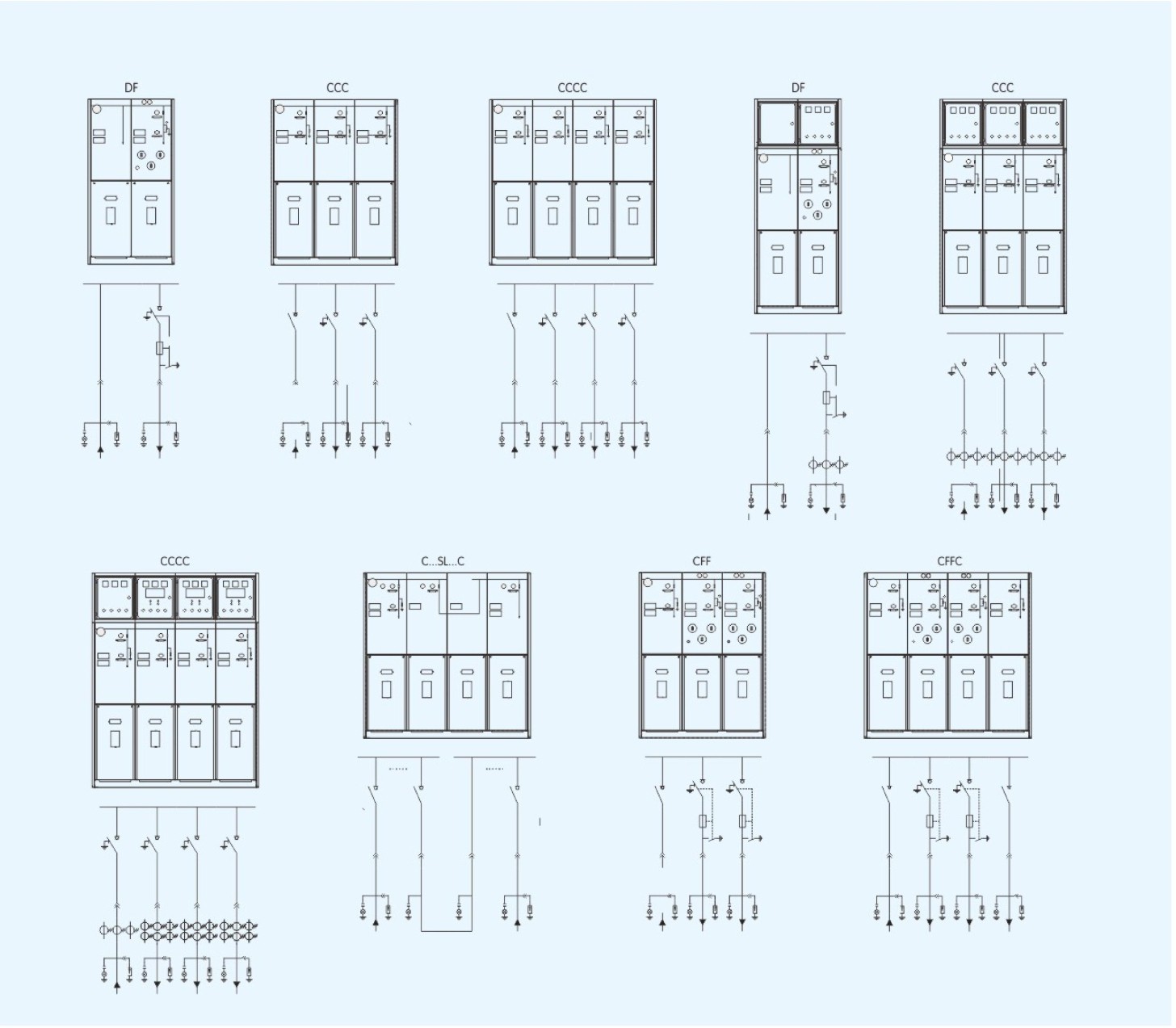

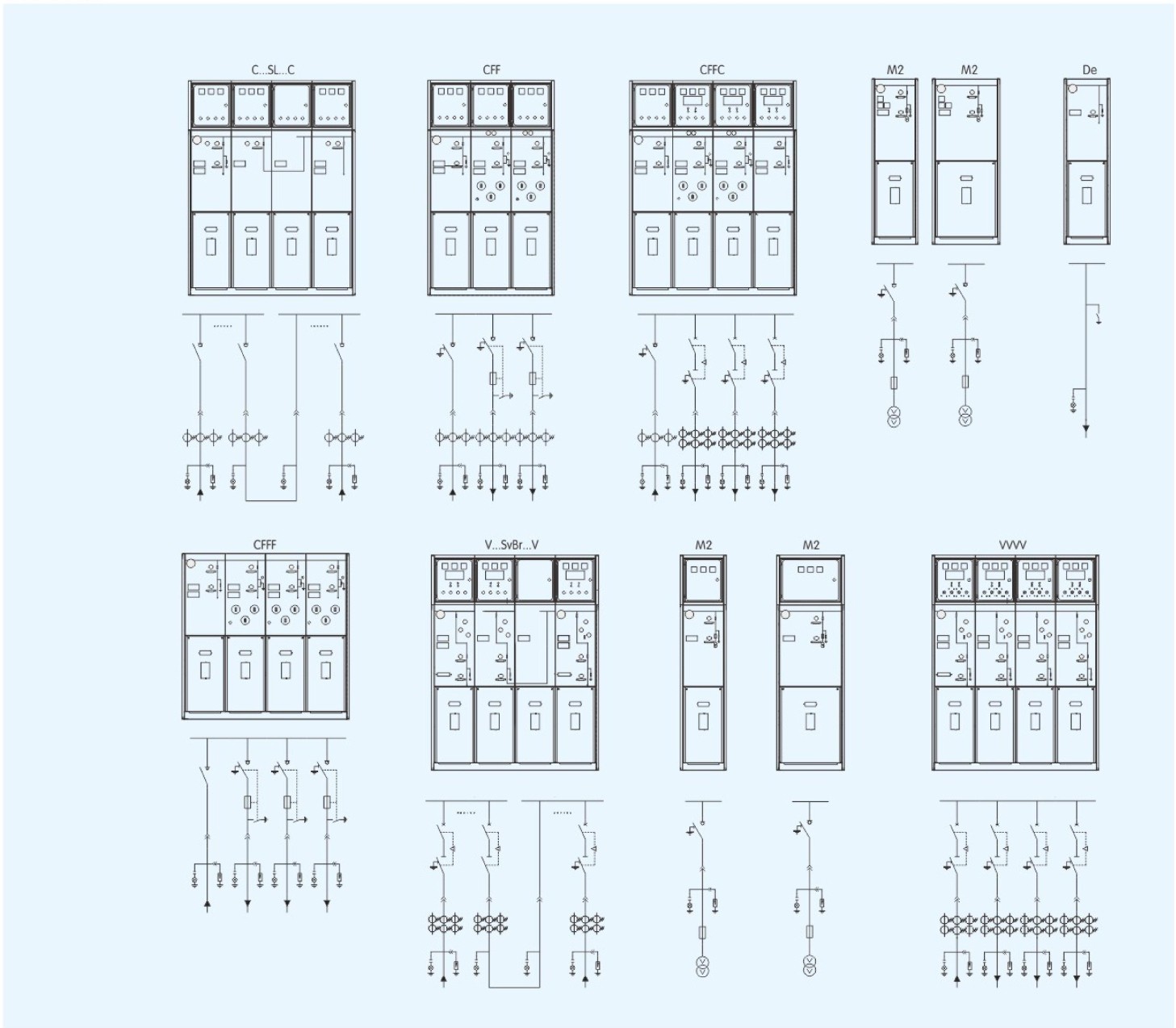

Схема інфраструктури

FAQ

Q1: Яка максимальна номінальна напруга для серії RMU?

Відповідь: Хоча нашою флагманською моделлю є блок напругою 24 кВ, наш асортимент охоплює 3,3 кВ до 40,5 кВ, щоб відповідати різноманітним міжнародним вимогам до мережі.

Q2: Чи можу я вибрати між вакуумними та елегазовими вимикачами?

A: Так. У нашому кабінеті «V» ми пропонуємо обидва варіанти. Вакуумним вимикачам часто віддають перевагу через низькі витрати на технічне обслуговування, тоді як елегазові вимикачі доступні залежно від конкретного навантаження та екологічних потреб.

Q3: Як ви гарантуєте, що тиск газу залишається безпечним?

A: Ми використовуємо відносний тиск 0,4 бар (при 20°C) і максимальний ліміт 1,4 бар. Кожен блок містить манометр з допоміжними контактами для дистанційного моніторингу та сигналізації.

Q4: Чи підходить обладнання для суворих зовнішніх умов?

A: Так. У той час як RMU призначений для внутрішнього використання, основний бак з елегазом має клас IP67. Якщо його розмістити в належному зовнішньому кіоску (компактній підстанції), він процвітає в місцях з високою вологістю або забрудненням.
