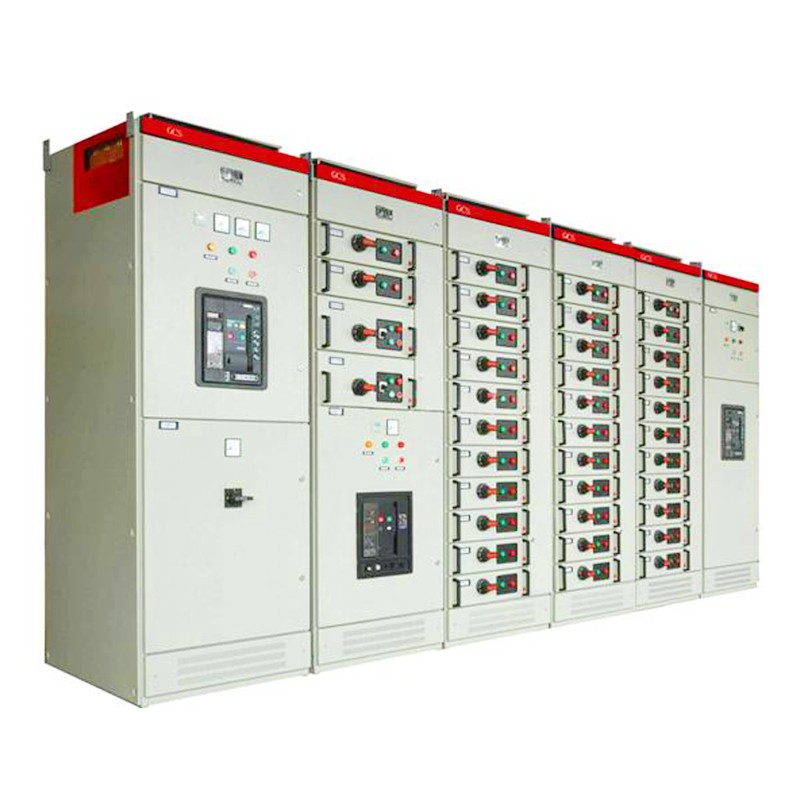

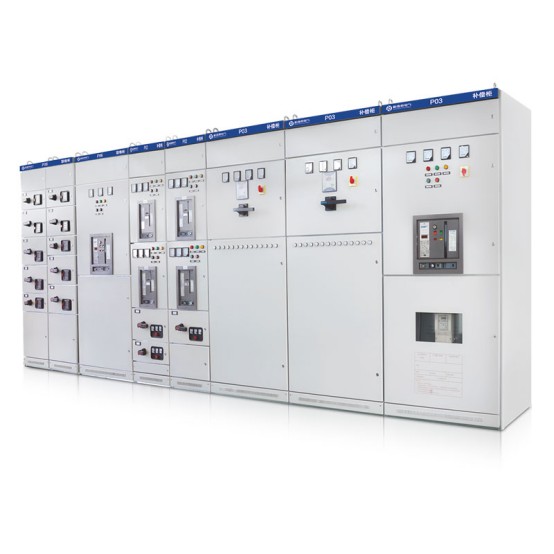

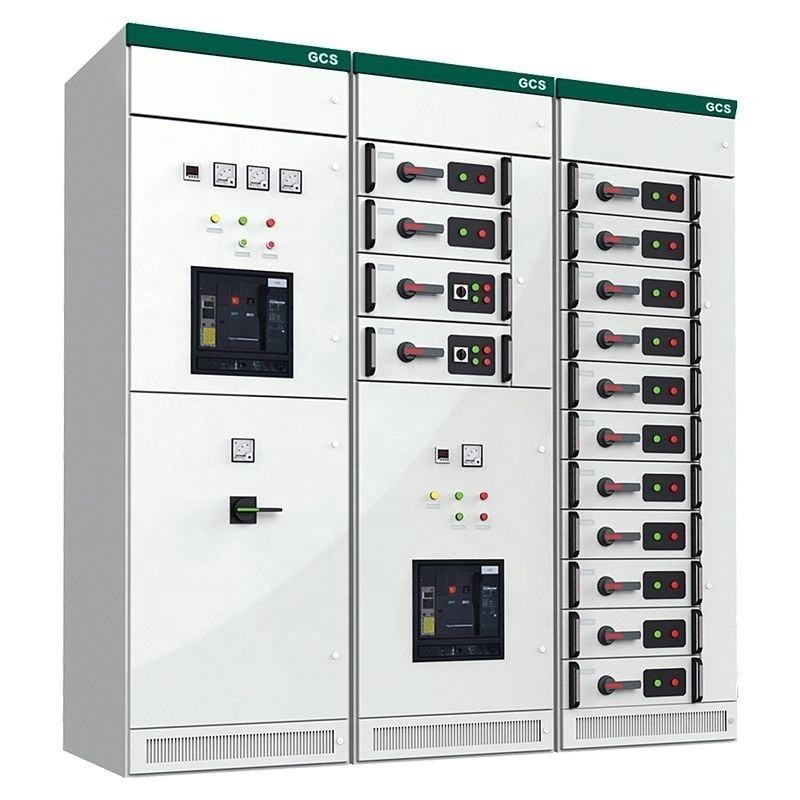

Низьковольтні висувні розподільні пристрої GCS

Високоякісні висувні розподільні пристрої GCS низької напруги Comewill мають високу здатність до вмикання та відключення, хорошу динамічну та термічну стабільність, передову та розумну структуру, гнучку електричну схему, високий рівень захисту, безпеку та надійність, простоту обслуговування та відмінні показники технічної ефективності.

Особливість

1. Каркас шафи низьковольтних висувних розподільних пристроїв GCS використовує технологію подвійного складання та виготовлений із сталевих пластин, покритих алюмінієм і цинком. Розроблена з модульними отворами з кроком 25 мм (K-профіль), рама може похвалитися простою структурою та надзвичайною міцністю. Зібрана за допомогою точних поперечних і поздовжніх болтових з’єднань, вся рама не потребує обслуговування протягом усього терміну служби.
2. Корпус шафи піддається гальванічному та порошковому покриттю для покращеного захисту. Верхня кришка відсіку горизонтальної шини є знімною, що полегшує встановлення шини на місці та зменшує складність експлуатації.
3. Функціональні зони всередині шафи чітко розділені, в основному містять відсіки для функціональних блоків і відсіки для кабелів. Кожен блок працює незалежно з ізольованими функціями, забезпечуючи відсутність взаємних перешкод між різними компонентами.
4. Горизонтальна шина встановлена ​​горизонтально в нижній частині шафи, що значно покращує її здатність протистояти електричним навантаженням, спричиненим струмами короткого замикання.
5. Завдяки структурі висувного типу шафа може вмістити до 36 ланцюгів, кожна з номінальним струмом 400 А або менше. Схеми ящиків підтримують трипозиційне перетворення без шкоди для ступеня захисту шафи.
6. Кожен функціональний блок може вмістити максимум 11 ящиків повного розміру або 22 ящики половинного розміру (1/2), пропонуючи гнучкі варіанти конфігурації.
7. Ящики оснащені п'ятьма робочими положеннями: відкрито, закрито, перевірити, вилучено та ізольовано. Відповідні звукові, візуальні та текстові індикатори забезпечують чіткі сигнали стану для інтуїтивного керування.

Огляд продукту

Низьковольтне висувне комутаційне обладнання GCS, незалежно розроблене та поставлене компанією Welcome (Wenzhou) Electric Co., Ltd., є повним комплектом обладнання преміум-класу, призначеним для низьковольтних систем розподілу електроенергії — ідеальний вибір для інженерних закупівель, узгодження проекту та закупівлі масового обладнання. Поєднуючи наукову модульну структуру з надійними електричними характеристиками, цей розподільчий пристрій широко закуповується та використовується в ключових сценаріях, таких як електростанції, промислові майстерні, висотні будівлі та великі комерційні комплекси, служачи основним пристроєм для контролю розподілу електроенергії та точного розподілу енергії.
Його головна перевага полягає в передовій «знімній» конструкції: кожен функціональний блок (включно з автоматичними вимикачами, контакторами тощо) можна легко вийняти або вставити, не порушуючи загальну роботу системи. Це значно спрощує процеси технічного обслуговування та ремонту після закупівлі, мінімізує час простою обладнання та ефективно знижує загальні витрати на експлуатацію та технічне обслуговування для сторін закупівель.
Під час виробництва компанія Welcome (Wenzhou) Electric Co., Ltd. дотримується суворих стандартів контролю якості, використовуючи високоякісні ізоляційні матеріали та точні технології виробництва. Розподільний пристрій оснащений декількома комплексними механізмами захисту безпеки (захист від короткого замикання, захист від перевантаження тощо), що дозволяє йому стабільно адаптуватися до складних середовищ електромережі та забезпечувати безпечну та безперервну роботу системи розподілу, повністю відповідаючи вимогам високої надійності проектів закупівель. Крім того, його гнучкий модульний дизайн підтримує розширення за вимогою, що може точно відповідати індивідуальним потребам у закупівлях різних проектів для різних потужностей і режимів контролю, підвищуючи адаптивність і економічну ефективність закупівель. Будучи рентабельним, ефективним і безпечним низьковольтним обладнанням для розподілу електроенергії, воно стало надійним варіантом закупівель у сучасній сфері розподілу низької напруги.
Цей низьковольтний висувний розподільний пристрій GCS повністю відповідає міжнародним і національним відповідним стандартам, таким як IEC60439-1, GB7251.1 «Низьковольтне комплектне розподільний пристрій і контрольне обладнання» і GB/T 24274 «Низковольтне висувне комплектне розподільний пристрій і контрольне обладнання», гарантуючи, що проекти закупівель відповідають вимогам стандартизації та відповідності, а також забезпечуючи надійну гарантію якості для рішень щодо закупівель.
‌

Нормальні умови використання

Температура навколишнього середовища: температура навколишнього повітря не повинна перевищувати +40 ℃ або бути нижчою за -5 ℃, а середня температура за 24 години не повинна перевищувати +35 ℃. Для проектів закупівель, які передбачають використання за межами вищевказаного діапазону температур, низьковольтний висувний розподільний пристрій GCS повинен працювати на зниженій потужності, щоб забезпечити безпеку експлуатації та стабільність роботи.
Відносна вологість: коли максимальна температура навколишнього середовища досягає +40 ℃, відносна вологість не повинна перевищувати 50%. Вища вологість допустима при нижчих температурах (наприклад, відносна вологість 90% при +20 ℃). Під час закупівлі та подальшого встановлення необхідно приділити належну увагу потенційним ризикам конденсації, спричиненим різкими змінами температури, щоб уникнути поломки обладнання.
Висота: стандартна висота місця встановлення не повинна перевищувати 2000 м над рівнем моря. Для проектів закупівель на висоті понад 2000 м обладнання має бути відповідно зниженим для використання, а відповідні вимоги мають бути чітко визначені в договорі про закупівлю.
Умови для місця встановлення: розподільний пристрій має бути встановлено в місцях, вільних від небезпеки пожежі, вибуху, сильного пилу, хімічної корозії та сильної вібрації чи ударів. Сторони закупівель повинні підтвердити, що середовище на місці відповідає вищезазначеним вимогам перед поставкою, щоб забезпечити термін служби та надійність обладнання.
Переговори щодо особливого середовища: якщо фактичне середовище використання проекту закупівлі не відповідає вищезазначеним вимогам, сторона-покупець повинна негайно зв’язатися та домовитися з компанією Welcome (Wenzhou) Electric Co., Ltd., щоб сформулювати індивідуальні рішення (наприклад, модернізацію спеціальних матеріалів або структурні вдосконалення) для забезпечення відповідності потребам експлуатації проекту.

Основні технічні параметри

Примітка. Для рішення задньої проводки рекомендована глибина корпусу 1000 мм.

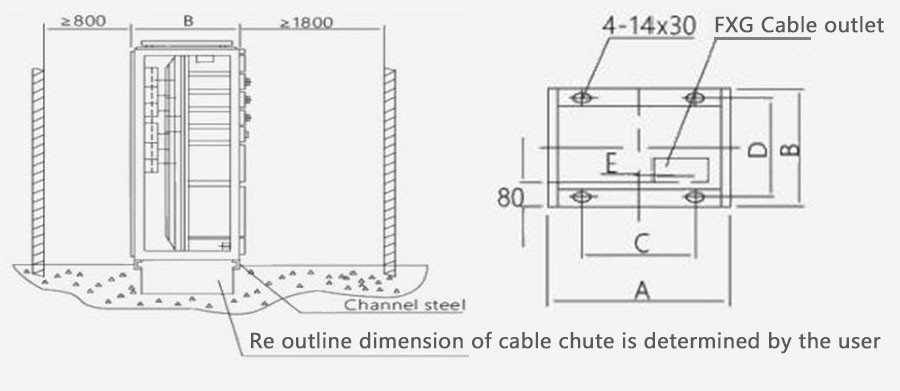

Схема монтажу

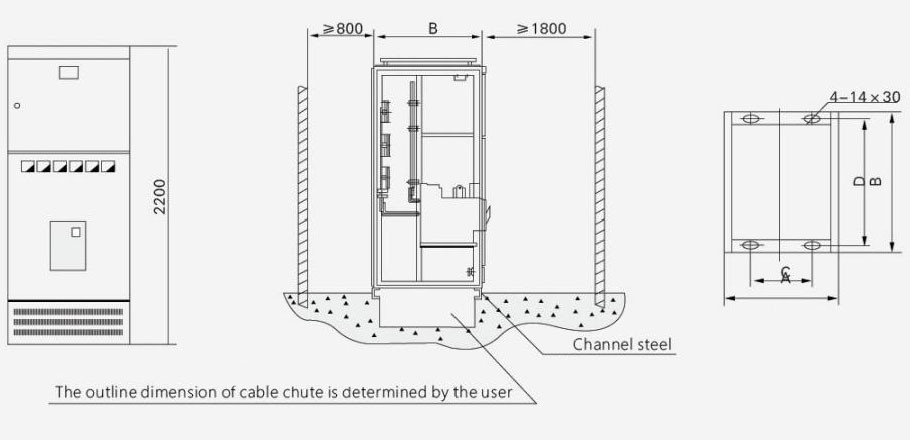

МАЛ. 2. Схема встановлення шафи ПК

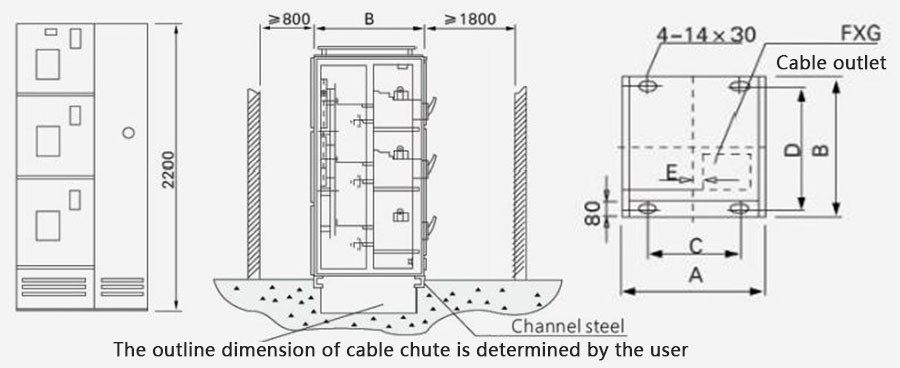

3 Схема монтажу шафи МСС
