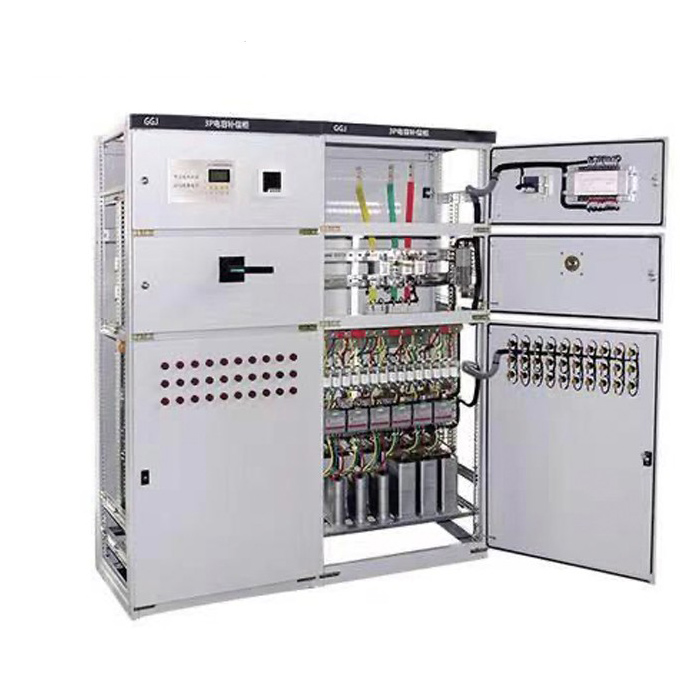

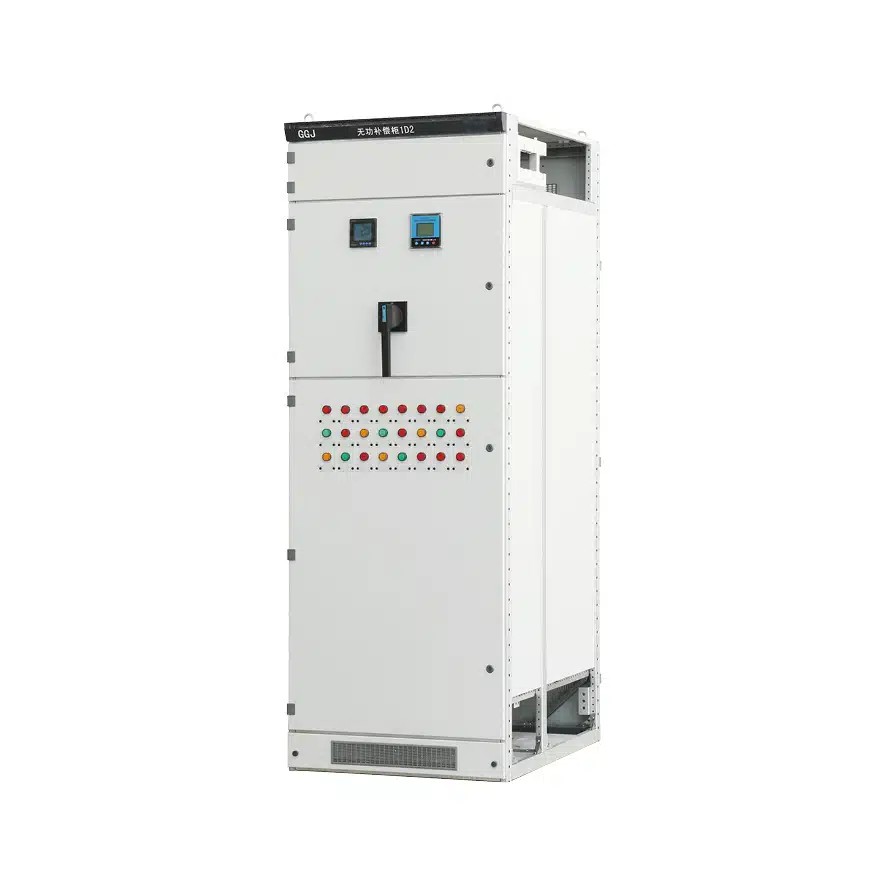

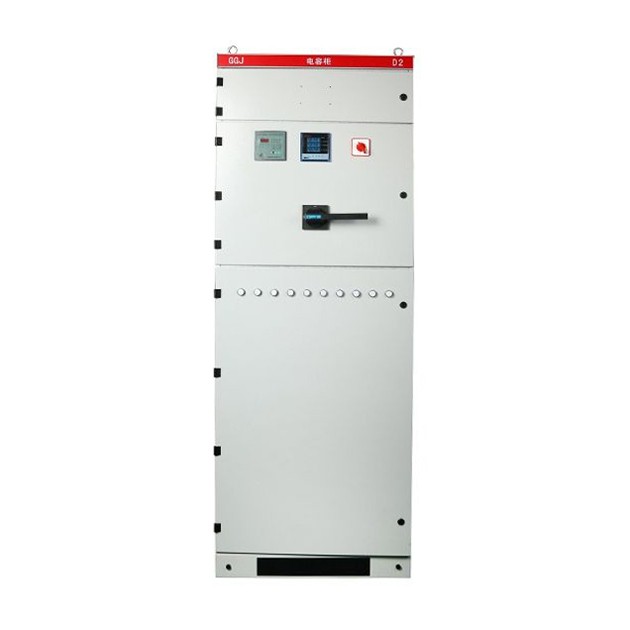

Комбіновані розподільні пристрої низької напруги GGJ

Як професійний виробник у Китаї, фабрика Comewill хоче надати вам якісні низьковольтні комбіновані розподільні пристрої GGJ, які ефективно підвищують коефіцієнт потужності, зменшують втрати реактивної потужності та покращують якість електропостачання. Керований інтелектуальним контролером, він пропонує повну функціональність і надійну роботу з автоматичною компенсацією, здатною підвищити коефіцієнт потужності вище 0,9.

Низьковольтний комбінований комутаційний пристрій GGJ забезпечує відображення в режимі реального часу коефіцієнта потужності мережі, що охоплює як відстаючий (0,00-0,99), так і випереджаючий (0,00-0,99) діапазони. Він оснащений комплексними функціями захисту від перенапруги, надмірних гармонік, надмірної компенсації, системних збоїв, втрати фази, перевантаження тощо. Він зберігає встановлені параметри навіть під час відключення електроенергії, автоматично відновлюючи роботу, коли мережа стабілізується — персонал на місці не потрібен.

Базуючись на балансі навантаження мережі, комбіновані розподільні пристрої низької напруги GGJ підтримують пофазову компенсацію або змішані режими компенсації. Завдяки сильній здатності протидіяти перешкодам, він витримує імпульси перешкод амплітудою 2000 В безпосередньо від мережі, що перевищує національні промислові стандарти. Щогодини прилад вимірює та реєструє трифазну напругу, струм, частоту, активну потужність, реактивну потужність, коефіцієнт потужності, активну енергію, реактивну енергію на стороні низької напруги трансформатора, а також загальні коефіцієнти спотворення напруги/струму та вміст 2-25 гармонік. Оснащений інтерфейсами RS-232 і RS-485, він дозволяє транскрибувати дані через кишенькові комп'ютери.

Завдяки віддаленому зв’язку він забезпечує бездротове зчитування лічильників, тестування пристрою, конфігурацію параметрів і доступ до даних у реальному часі та записаних даних. Його вбудована функція аналізу даних підтримує обробку, статистику та запити даних про робоче навантаження. Він всебічно оцінює якість джерела живлення шляхом розрахунку коефіцієнта кваліфікації напруги, коефіцієнта навантаження, показника надійності та максимального коефіцієнта навантаження. Користувачі можуть перевіряти коефіцієнт потужності, активну потужність і реактивну потужність для різних періодів часу, створювати криві для фазної напруги, струму, коефіцієнта потужності тощо, а також друкувати комплексний аналіз і статистичні звіти.

Виконуйте стандарти

IEC439: 《Низьковольтні розподільні пристрої та контрольне обладнання》
GB7251: 《Низьковольтні розподільні пристрої》

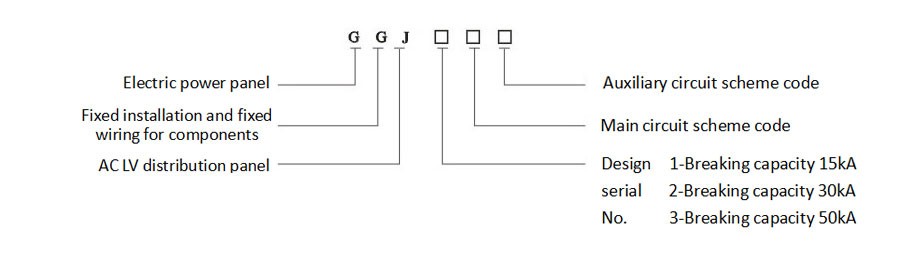

Опис типу

Нормальний стан обслуговування

1. Температура навколишнього повітря не повинна перевищувати +40 ℃ або нижче -5 ℃, а середня температура за 24 години не повинна перевищувати +35 ℃. Якщо ці температурні обмеження перевищено, вам потрібно буде знизити продуктивність пристрою на основі фактичних умов.
2. Цей низьковольтний комбінований розподільний пристрій GGJ призначений лише для використання в приміщенні, а висота місця встановлення не повинна перевищувати 2000 метрів.
3. Коли максимальна температура досягає +40 ℃, відносна вологість навколишнього повітря повинна залишатися нижче 50%. При більш низьких температурах прийнятна більш висока вологість — наприклад, 90% при +20 ℃. Ви також повинні враховувати випадковий конденсат, який може утворюватися через коливання температури.
4. Під час монтажу кут нахилу пристрою від вертикальної площини не повинен перевищувати 5°, а весь ряд шаф повинен бути відносно рівним. Важливо встановити пристрій у місці, вільному від сильної вібрації та ударів, де електричні компоненти не будуть піддаватися надмірній корозії.

Сила

1. Для закупівель: Комбінований розподільчий пристрій низької напруги GGJ від Welcome (Wenzhou) Electric Co., Ltd. постачається з кількома вентиляційними отворами як у верхній, так і в нижній частині шафи. Ця конструкція створює природний потік повітря знизу вгору всередині герметичної шафи, ефективно вирішуючи проблеми розсіювання тепла для надійної роботи.
2. Приладова дверцята розподільчого пристрою, оснащена електричними компонентами, і внутрішні монтажні частини утворюють повну схему захисту від заземлення, що забезпечує постійну безперервність заземлення в будь-який час.
3. Ми розташовуємо основні шини у верхній задній частині корпусу в поєднанні з затискачами шин типу AMJ, виготовленими з високоміцних ненасичених поліефірних матеріалів DMC/SMC. Ці затискачі забезпечують виняткову механічну міцність та ізоляційні характеристики, тоді як знімна верхня кришка шафи спрощує збірку та регулювання головних шин на місці.
4. Корпус має електростатичне порошкове покриття для міцної адгезії, а всі внутрішні компоненти піддаються гальванізації та пасивації. Це покращує можливості «трьох доказів» розподільного пристрою: вологостійкість, стійкість до пилу та стійкість до корозії, подовжуючи термін його служби в різноманітних середовищах.
5. Щоб відповідати потребам різних проектів, комбінований розподільний пристрій низької напруги GGJ підтримує кілька варіантів кабельного вводу — верхній вхід, нижній вхід і задній вхід — пропонуючи гнучку установку для проектів закупівель.

Інструкції із замовлення

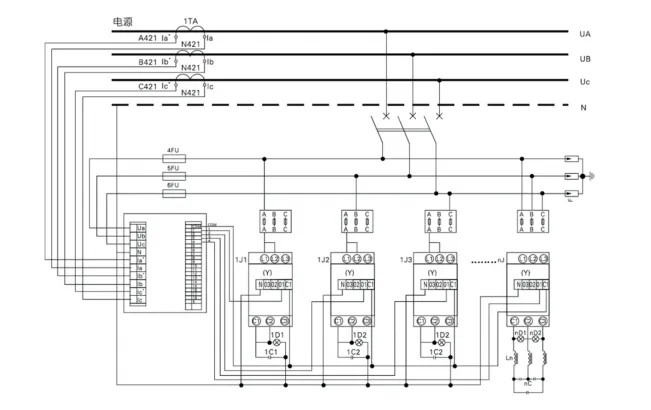

◇ Основна схема;
◇ Компенсаційна здатність і метод компенсації;
◇ Якщо він не відповідає нормальним умовам експлуатації виробу, це необхідно вказати заздалегідь.
