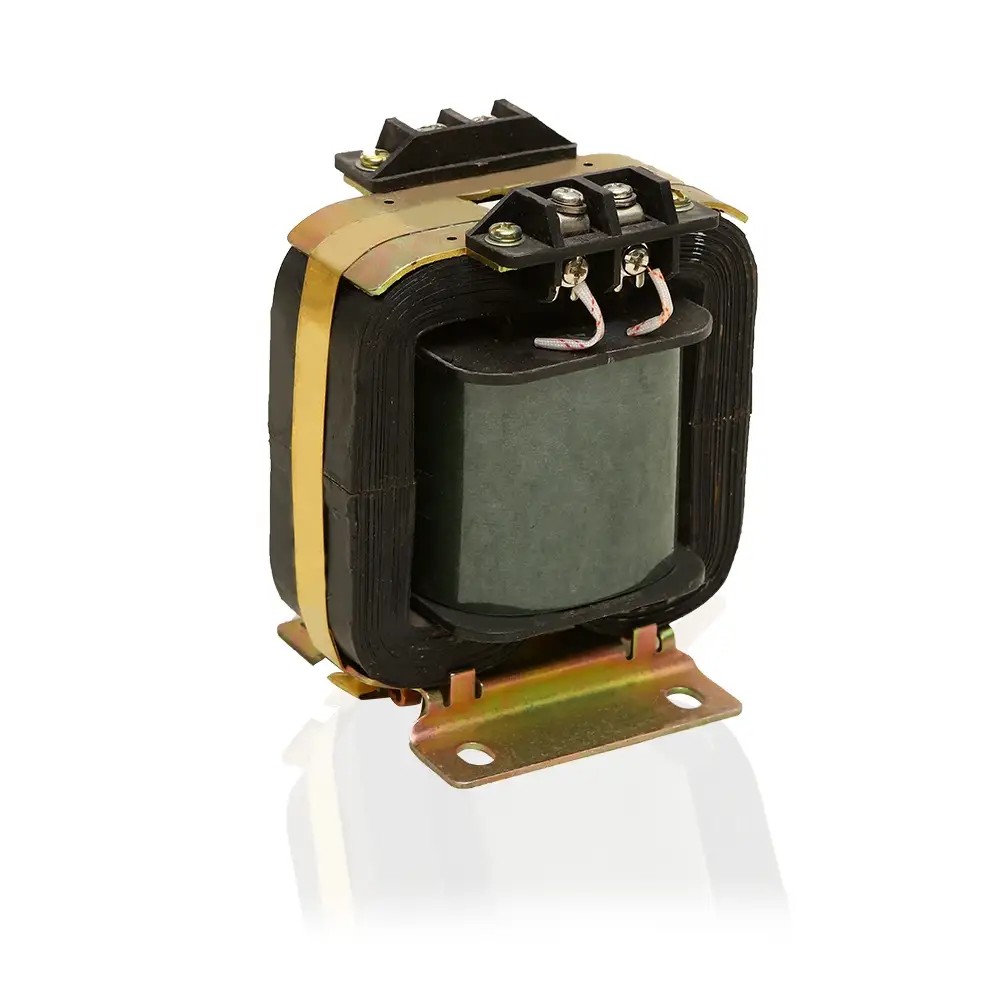

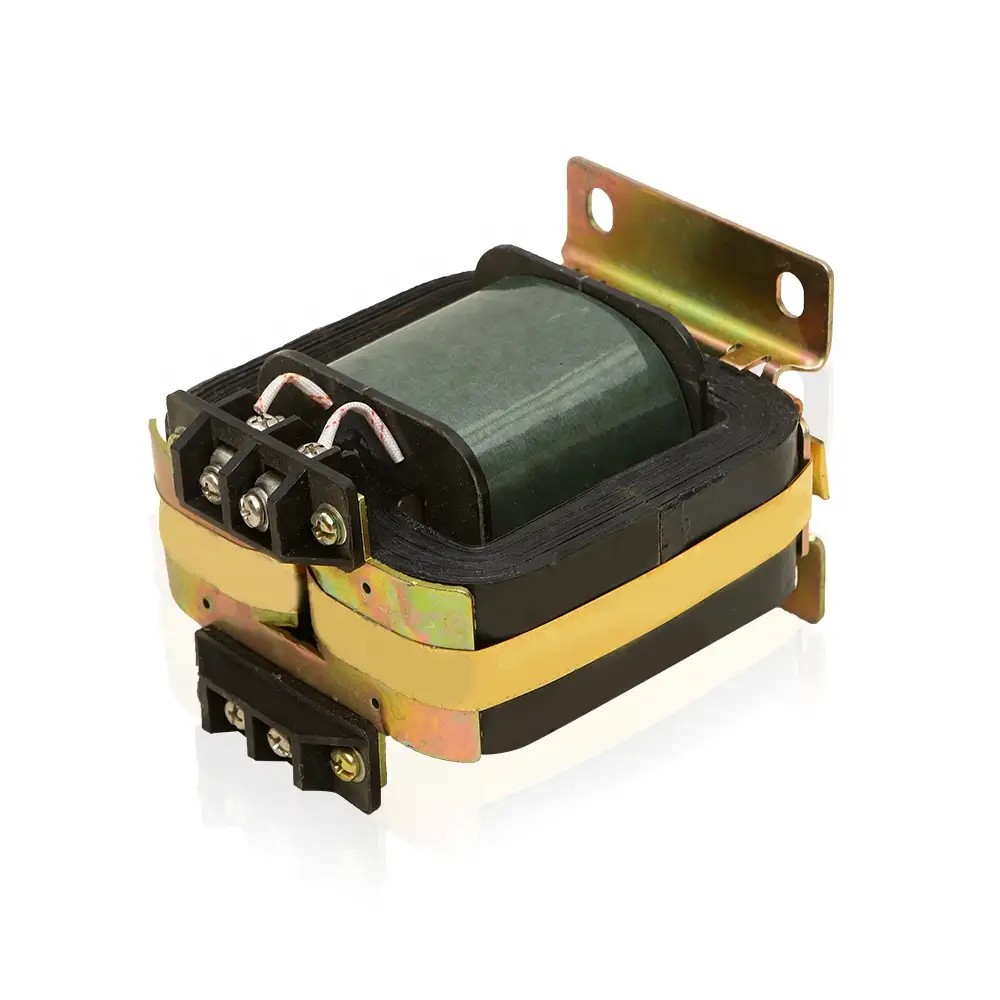

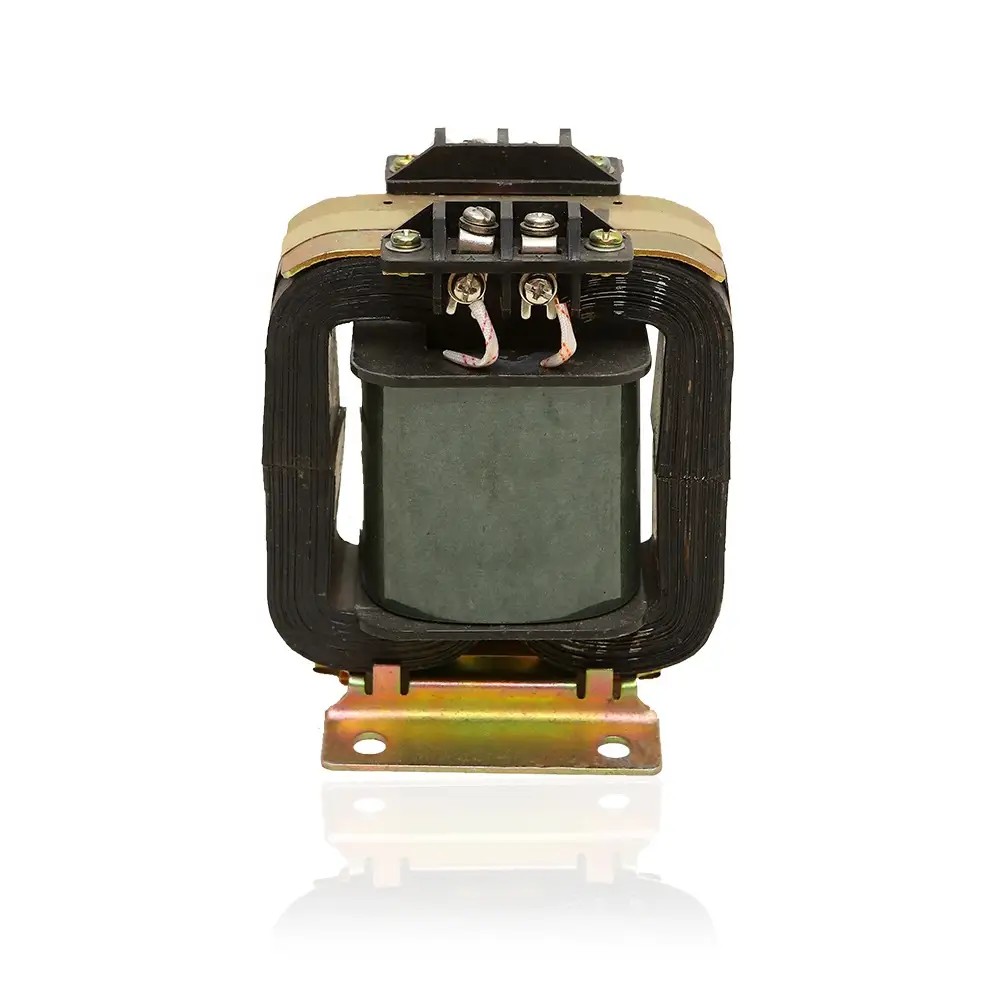

Трансформатор напруги JDG4-0.5

Як професійний китайський виробник, Comewill пропонує трансформатор напруги JJDG4-0,5, розроблений для точного вимірювання напруги, вимірювання енергії та релейного захисту. Виготовлений із міцним термореактивним фенольним каркасом і сердечниками з високоякісної кремнієвої сталі, він відповідає стандартам GB1207 і IEC60044-2.

Міцна конструкція: міцний каркас з термореактивного фенольного пластику в поєднанні з високоякісними холоднокатаними сердечниками з кремнієвої сталі. Ця міцна конструкція забезпечує три обов’язкові функції для наших потреб у закупівлях: точне вимірювання напруги, надійне вимірювання енергії та стабільний релейний захист — усе це життєво важливо для безперебійної роботи інфраструктури енергосистеми. Він перевіряє всі параметри як для внутрішніх стандартів GB1207, так і для міжнародних норм IEC60044-2:2003, дотримуючись суворих стандартів якості та відповідності, які наша компанія встановлює для проектів із закупівель.

Трансформатор напруги JDG4-0,5, створений з урахуванням наших основних пріоритетів у закупівлях — точності, безпеки та тривалого терміну служби — ідеально відповідає нашим потребам у оснащенні вимірювальних приладів або систем захисних реле. Його компактна, але міцна конструкція витримує перевантаження та стабільно працює навіть у складних умовах у приміщенні, безпосередньо підвищуючи ефективність і безпеку систем живлення, які ми розгортаємо. Незалежно від того, чи йдеться про масові закупівлі чи цільову модернізацію обладнання, цей трансформатор виявився надійним і економічно ефективним вибором, який ідеально відповідає вимогам нашої компанії щодо якості закупівель і функціональним потребам.

Специфікація

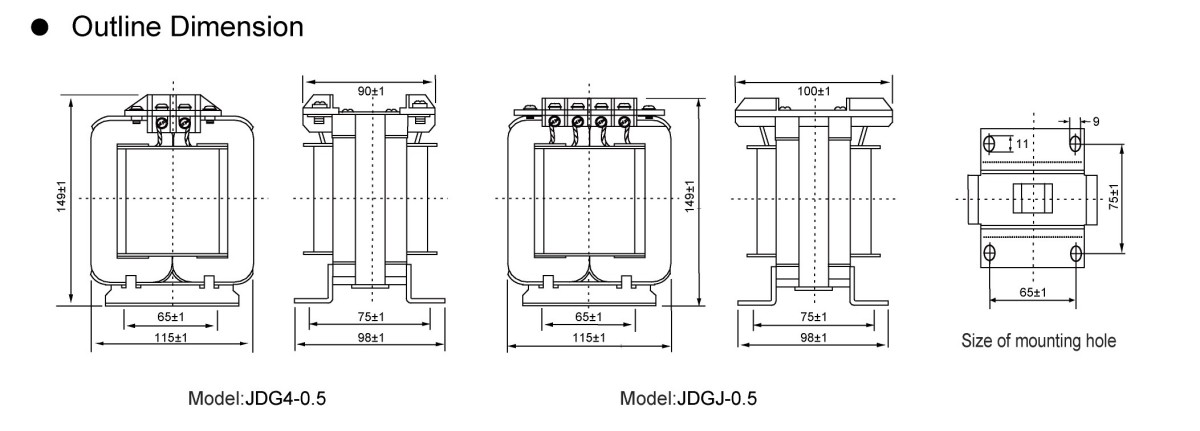

Схема та розміри установки

JDG4-0.5 Внутрішній трансформатор низької напруги Розміри установки

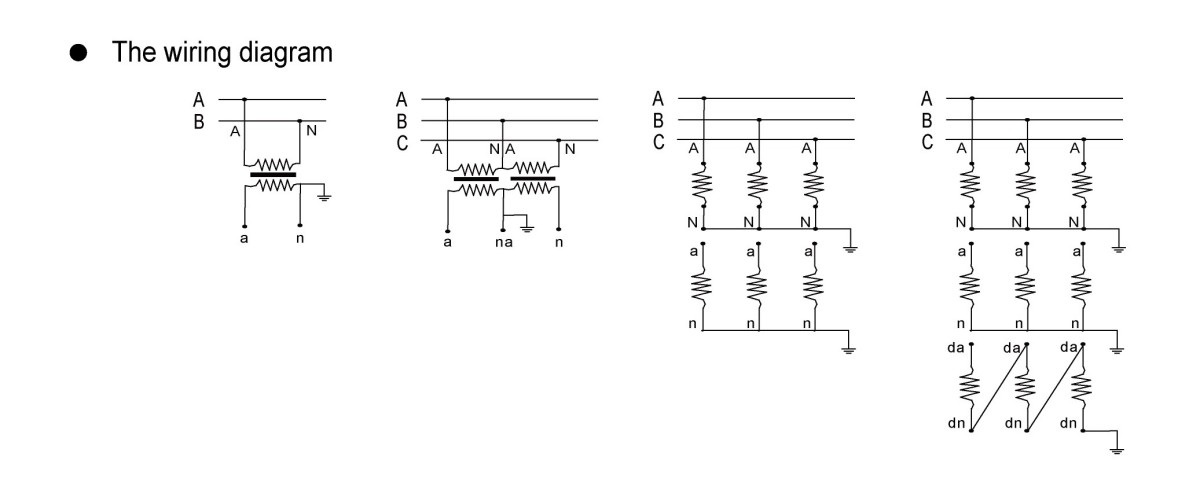

Способи підключення трансформаторів напруги

Орієнтовані на закупівлі рішення для підключення трансформатора напруги для Welcome (Wenzhou) Electric Co., Ltd

Під час вибору та закупівлі трансформаторів напруги (PT) на нашому заводі три спеціалізовані схеми підключення виділяються своєю інженерною практичністю, кожна з яких адаптована до окремих системних вимог і функціональних пріоритетів, забезпечуючи відповідність стандартам закупівель проекту:

1. Зірка (Y-Y) заземлення
Ексклюзивно для систем живлення з незаземленими нейтральними точками або заземленими за допомогою котушок для гасіння дуги, це підключення вимагає безпосереднього заземлення нейтральної клеми первинної обмотки. Основна цінність закупівлі полягає в забезпеченні точного вимірювання напруги фаза-земля, що не підлягає обговоренню для моніторингу стану ізоляції в таких системних архітектурах.
2. V-V неповне дельта з'єднання
Побудована з використанням двох однофазних PT, ця схема взаємодіє з мережевими напругами UAB і UBC електромережі, щоб утворити неповну дельта-структуру. Найкращий варіант для закупівлі в незаземлених мережах/мережах із заземленням дугогасильної котушки з напругою 20 кВ і нижче, він чудово справляється з виявленням міжфазної напруги. Важливе зауваження щодо закупівлі: йому бракує можливості вимірювати напругу фаза-земля, що робить його непридатним для сценаріїв, які потребують повного моніторингу напруги.
3. Відкрийте Delta Multi-Winding Connection
Ця конфігурація, утворена трьома однофазними триобмотковими PT, використовує проводку YN, yn, d11 або YN, y, d11 — нейтраль вторинної обмотки у вигляді зірки заземлена через B-фазу. Як універсальний вибір для придбання, він підходить для всіх рівнів напруги, зокрема для систем 3~15 кВ. Вторинна обмотка забезпечує подвійну функціональність (вимірювання міжфазної напруги та напруги між фазою та землею), тоді як конструкція відкритого трикутника допоміжної вторинної обмотки підтримує підключення до моніторів ізоляції, незаземлених мережевих реле або захисних пристроїв системи прямого заземлення, що розширює її застосування в різних сценаріях закупівель.
