Трансформатор напруги JSZV18-24R

Завдяки багаторічному досвіду виробництва трансформаторів напруги JSZV18-24R компанія Welcome (Wenzhou) Electric Co., Ltd. може постачати широкий асортимент трансформаторів напруги для внутрішнього використання 0,72-40,5 кВ. Наш трансформатор має конструкцію та сценарії застосування, які спеціально адаптовані до вимог систем середньої напруги:

Цей трансформатор використовує повністю закриту ізоляційну структуру з епоксидної смоли, яка огортає первинну обмотку, вторинну обмотку та круглий залізний сердечник усередині, і має здатність безпосередньо протистояти забрудненню та волозі. Виріб також оснащено колінчастою заглушкою, яка не тільки покращує захист від навколишнього середовища, але й полегшує встановлення, а підключення проводки на місці не потребує особливих зусиль.

Якісний трансформатор напруги JSZV18-24R спеціально розроблений для внутрішніх сценаріїв, де нейтральна точка не заземлена. Незалежно від того, чи це вимірювання струму, обчислення електричної енергії або виконання релейного захисту, це може бути дуже корисним. Здатність адаптуватися до частот 50 Гц або 60 Гц, здатна витримувати напругу обладнання до 24 кВ і проводити моніторинг напруги в енергосистемах середньої напруги зі стабільністю та точністю, повністю відповідаючи вимогам на місці.

Основний технічний параметр

1. Номінальна первинна напруга: опціонально 20 кВ або 22 кВ, підходить для різних вимог до напруги систем середньої напруги;
2. Номінальна вторинна напруга: є три специфікації: 100 В, 100/100 В та 100/220 В, які можна поєднувати з різною проводкою вторинного обладнання;
3. Номінальна напруга обмотки залишкової напруги: покриття 100/√ 3 В, 110/√ 3 В, 115/√ 3 В, 120/√ 3 В, відповідність спеціальним вимогам, таким як захист від заземлення;
4. Коефіцієнт потужності навантаження: cos Φ=0,8 (гістерезис), що відповідає характеристикам навантаження звичайних вторинних кіл;
5. Стандарти виконання: дотримуйтеся IEC60044-2:2003 або IEC61869-1&3, продуктивність і якість порівнюються з міжнародними стандартами.

Інші технічні параметри див. нижче:

Примітки: За запитом ми з радістю постачаємо трансформатори, що відповідають іншим стандартам або мають нестандартні технічні характеристики.

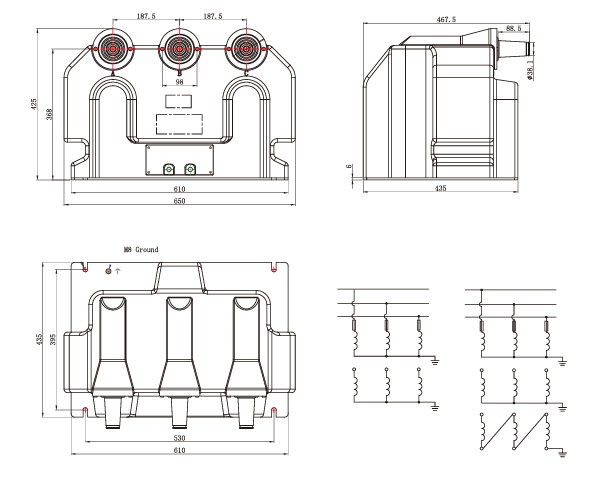

Контурний малюнок

Ключові характеристики

Трансформатор напруги JSZV18-24R від компанії Welcome (Wenzhou) Electric Co., Ltd, який має серйозні переваги в продуктивності, підходить для систем середньої напруги. Конкретні основні моменти такі:

1. Широка адаптивність до напруги
Трансформатор напруги JSZV18-24R з номінальною напругою 24 кВ справляється зі значними коливаннями напруги, забезпечуючи стабільний моніторинг і точний вихідний сигнал під час перехідних процесів або регулювання системи.

2. Швидка відповідь
Швидко фіксує зміни напруги та миттєво передає сигнали на пристрої захисту, забезпечуючи швидке усунення несправностей і підвищення надійності системи.

3. Низька втрата гістерезису
Удосконалені магнітні матеріали та оптимізована конструкція зменшують втрати енергії, покращують ефективність, мінімізують виділення тепла та подовжують термін служби.

Незалежно від того, чи це сценарій із частими коливаннями напруги чи система середньої напруги з вимогами до швидкості відгуку та споживання енергії, цей трансформатор витримає. Якщо ви хочете знати конкретні деталі адаптації сценарію, просто скажіть це прямо!
