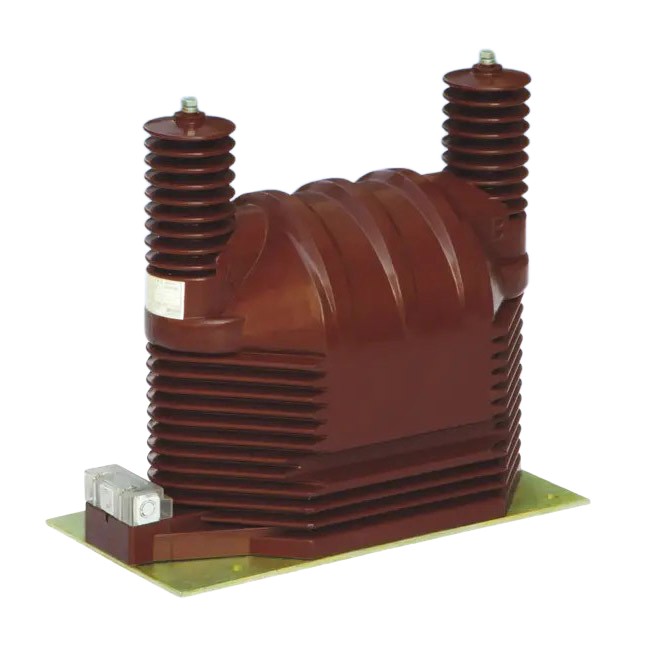

Трансформатор напруги JDZ9-35Q

Трансформатори напруги JDZ9-35Q: основні компоненти системи 35 кВ

Високоякісні трансформатори напруги JDZ9-35Q, виготовлені Comewill, професійним виробником у Китаї, виготовлені з ізоляційних матеріалів верхньої полиці, мають компактну, але міцну конструкцію. Це означає, що вони мають хорошу механічну стійкість і забезпечують міцну електроізоляцію, не економлячи на довговічності. Кожна модель також має свою особливість: JDZ9-35Q справляється з вологою як професіонал, тому ідеально підходить для вологих або мокрих місць. З іншого боку, JDZ9-35G оснащений потужним захистом від перенапруги, що захищає вашу електричну систему від раптових стрибків напруги.

Незалежно від того, чи використовуєте ви трансформатори напруги JDZ9-35Q на підстанціях, промислових підприємствах або в мережах розподілу електроенергії, обидві моделі забезпечують узгоджені та точні вимірювання напруги протягом тривалого часу. Вони не просто виконують роботу — вони роблять вашу електричну систему безпечнішою та ефективнішою.

Основні параметри

Номінальна напруга: 35 кВ (первинна сторона)
Номінальний коефіцієнт трансформації: 35000/100 В (деякі моделі підтримують конфігурацію з кількома обмотками)
Рівень точності: 0,2, 0,5, 1,0, 3,0, 6P (деякі моделі підтримують комбінований рівень, наприклад 0,2/0,5/6P)
Номінальний рівень ізоляції: 40,5/95/200 кВ (деякі моделі 42/95/185 кВ)
Максимальна потужність: 1000 ВА (деякі моделі можуть досягати 2000 ВА)

Структурні характеристики

Повністю закрите лиття з епоксидної смоли, стійке до забруднення та вологи, підходить для тропічних регіонів.
Установка на нижню пластину, компактний розмір, підтримує установку в будь-якому напрямку.
Вторинна вихідна клемна коробка може вести дроти в кількох напрямках і має протиугінну конструкцію.

Сценарії застосування

Облік електроенергії, контроль напруги та релейний захист в енергосистемі.
Трансформатор напруги JDZ9-35Q також можна встановлювати в розподільні пристрої типу KYN-35 та інші високовольтні пристрої.

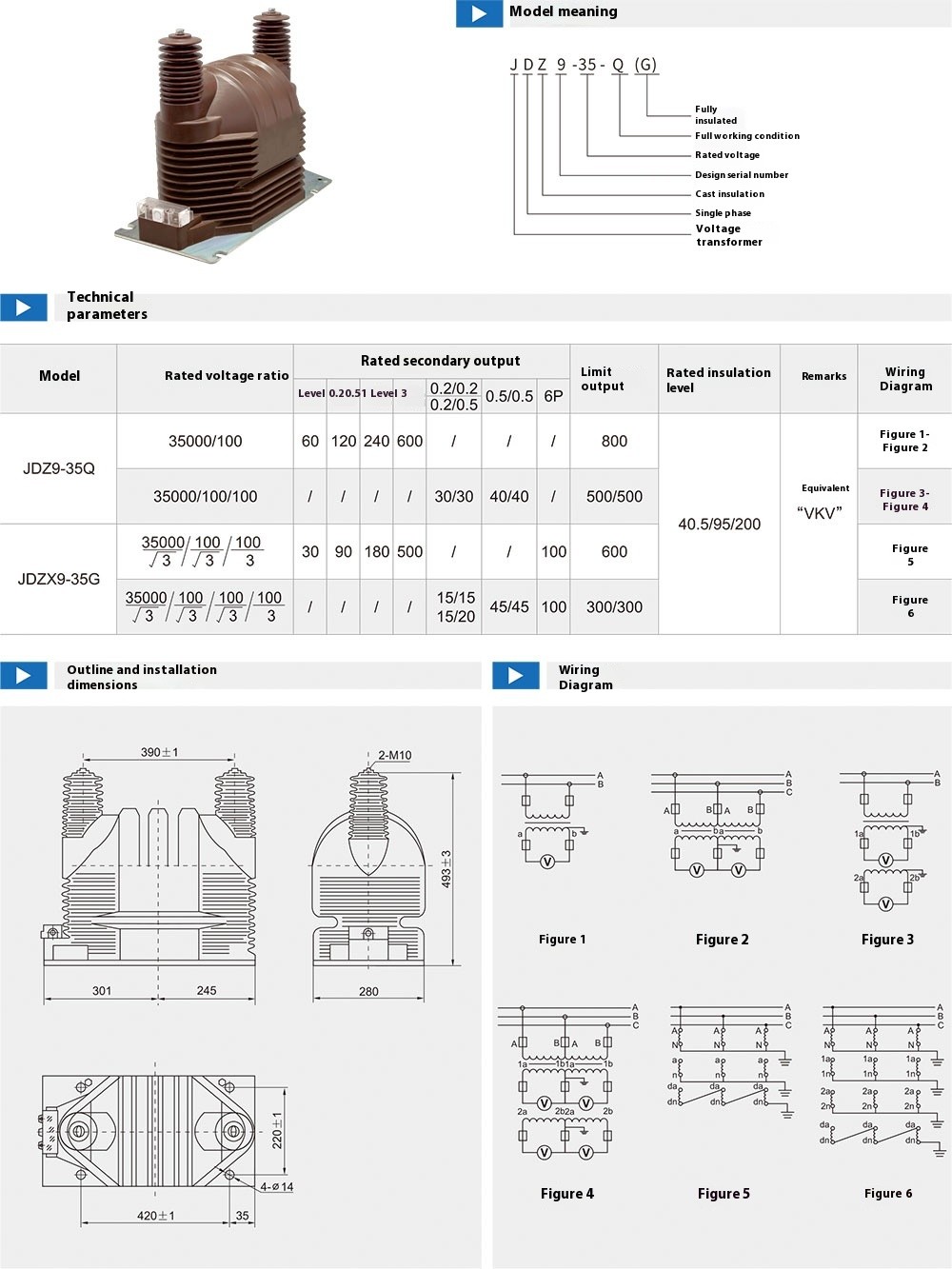

Технічні дані
