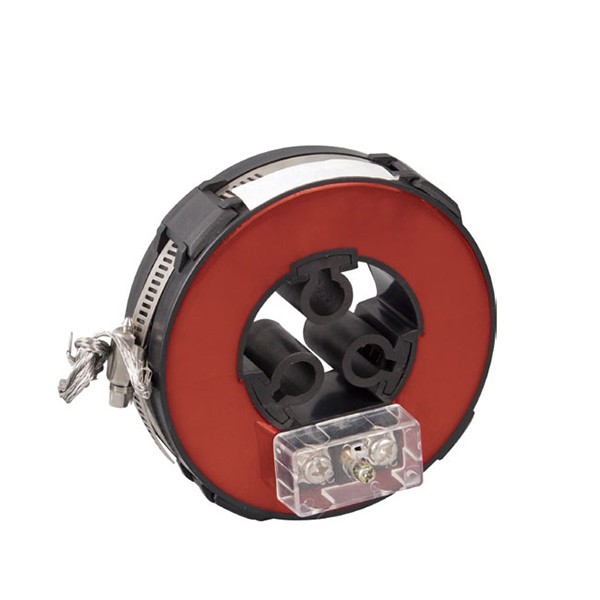

Трансформатор струму ЛМЗК-10

Comewill, як провідний китайський виробник і постачальник, надає вам трансформатор струму LMZK-10, який пропонує основні переваги, включаючи компактний розмір, знімний сердечник для легкого встановлення та високоточні вимірювання з використанням імпортної кремнієвої сталі. Він спеціально розроблений для компактних розподільних пристроїв 10 кВ.

Цей трансформатор струму LMZK-10 має основні переваги, такі як невеликий розмір, легка вага, перемикання та легке встановлення, і широко підходить для закупівель компактних повністю ізольованих кільцевих мережевих розподільних пристроїв. Він особливо підходить для поєднання з віддаленим термінальним обладнанням, таким як RTU та FTU, для формування блоку вибірки, забезпечуючи комплексне рішення та підтримку даних для всієї системи. Після закупівлі та встановлення немає необхідності змінювати вихідну проводку. Він може бути встановлений безпосередньо на підключених вхідних і вихідних кабелях, що робить операцію простою і швидкою, значно знижуючи вартість інженерного монтажу. В даний час він широко використовується в компактних повністю ізольованих кільцевих мережевих розподільних пристроях, таких як SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS тощо, а також підходить для закупівлі та підтримки потреб комбінованих підстанцій, кабельних розподільних коробок та іншого обладнання.

З точки зору матеріалів сердечника та процесів, трансформатор струму LMZK-10 використовує високоякісні імпортні листи кремнієвої сталі з високою проникністю як магнітні матеріали, які мають характеристики знімних залізних сердечників і низькі втрати магнітного кола. Смола відлита у вакуумі всередині вогнестійкої пластикової оболонки з чудовою вологостійкістю, стабільною продуктивністю та відсутністю потреби в подальшому обслуговуванні, що відповідає вимогам щодо економічної ефективності придбання для тривалого використання. Під час монтажу закріпіть два напівкруглих кільця на кабелі з розділеними фазами та закріпіть їх затискачами, щоб бездоганно зливатися з кабелем, створюючи красивий і скоординований вигляд. Продукт підходить для сценарію закупівлі кабелів 10 кВ із специфікаціями від 35 мм² до 400 мм². Затискач виготовлений з високоякісної нержавіючої сталі, яка є міцною та надійною. Під час використання не виникає вихрових струмів, що забезпечує безпечну роботу обладнання.

Технічні вимоги до робочих та монтажних умов - Трансформатор струму ЛМЗК-10

Коефіцієнт потужності на стороні навантаження повинен відповідати COS φ=0,8 (виявляючи характеристики гістерезису).
Номінальний вторинний струм можна вибрати зі специфікацій 5 А або 1 А для задоволення потреб різних систем живлення.
Діапазон температур навколишнього середовища: нижня межа -5 ℃, верхня межа - 40 ℃, а середньодобова температура не повинна перевищувати 30 ℃.
Номінальна робоча частота підтримує два стандарти: 50 Гц або 60 Гц.
Висота встановлення обладнання повинна бути 1000 метрів або нижче.
Рівень забруднення відповідає стандарту рівня II і підходить для звичайних промислових середовищ.

Виробництво та перевірка продукту суворо відповідають національним стандартам GB20840.1 і GB20840.2.

ТЕХНІЧНІ ДАНІ

ЛМЗК1

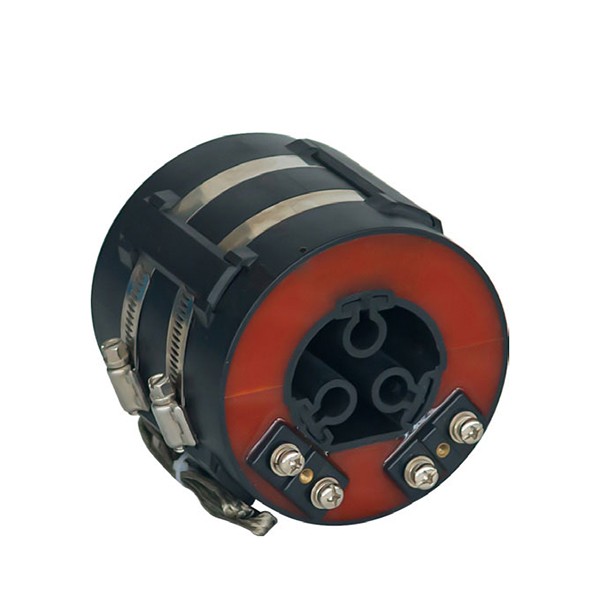

ЛМЗК2

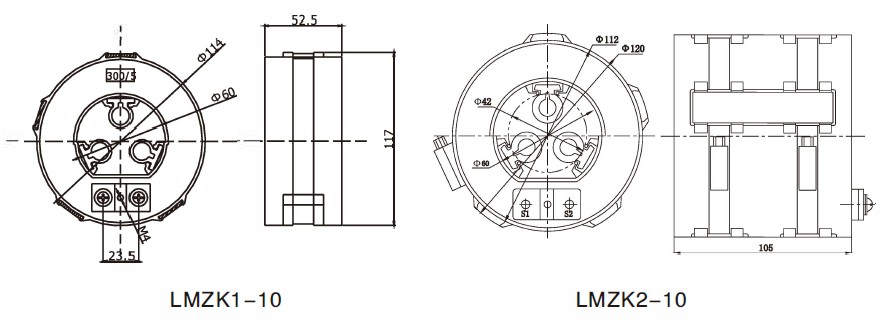

Контурний розмір
