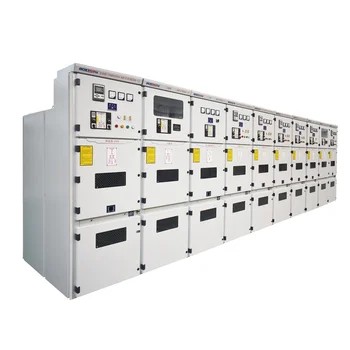

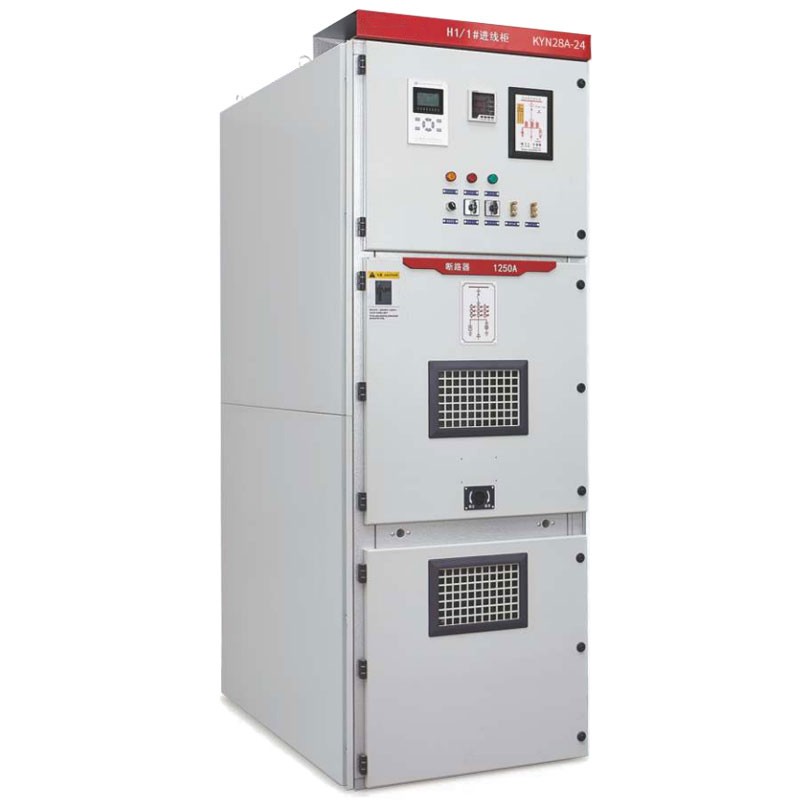

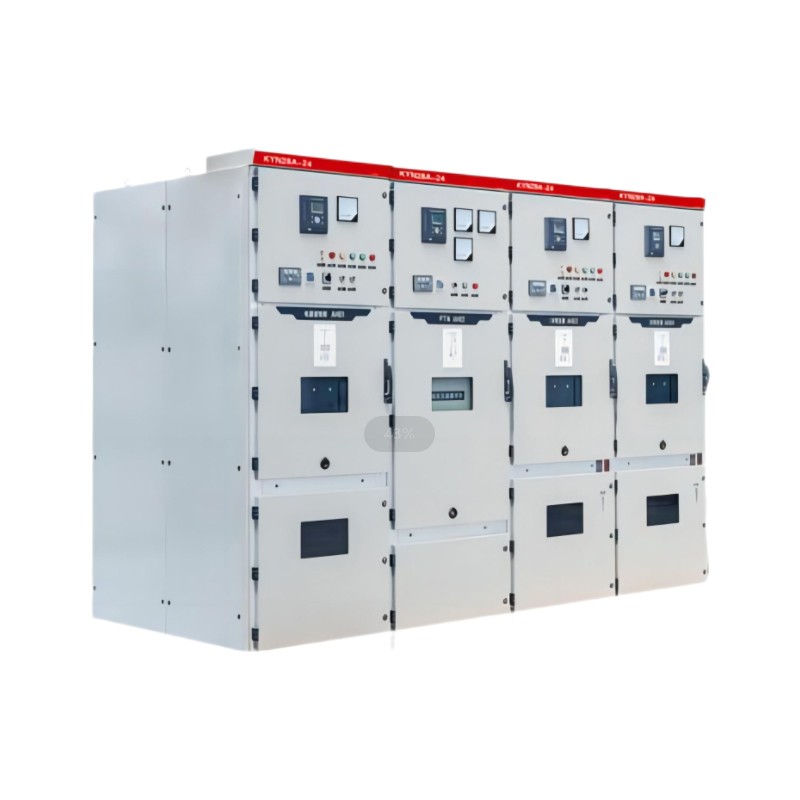

Високоякісні розподільні пристрої KYN28-24KV пропонують китайський виробник Comewill. Він має конструкцію висувного автоматичного вимикача, вдосконалений захист від механічного блокування «Anti-5» і сумісність з провідними вакуумними вимикачами, такими як VS1-24 та глобальними еквівалентами. Завдяки гнучкому монтажу, надійному захисту від дуги та підтримці інтелектуальних систем моніторингу мережі, він широко використовується на підстанціях, промислових підприємствах та енергетичній інфраструктурі.
Цей універсальний розподільний блок виконує важку роботу в ключових сферах застосування: електростанції (передача енергії від малих/середніх генераторів), промислові/гірничодобувні об’єкти (розподіл електроенергії на місці) і вторинні підстанції електротехнічної промисловості (контроль, захист і моніторинг мережі). І він створений, щоб відповідати всім вимогам — відповідає стандартам DL/T404, IEC298, GB3906, тож ви не застрягли на несертифікованому обладнанні.
Справжня перемога тут? Його надійна система блокування, яка усуває ризики безпеки. Це запобігає витягуванню візка автоматичного вимикача, коли він завантажений, запобігає випадковим увімкненням/вимкненням вимикача, блокує замикання вимикача, якщо вимикач заземлення увімкнено, утримує вас від випадкового потрапляння в струмопровідні відсіки та запобігає випадковому спрацюванню вимикача заземлення. Жодних ярликів щодо безпеки — критично важливо для будь-якого сайту.
Незалежно від того, чи купуєте ви для електростанції, промислового майданчика чи підстанції, розподільний пристрій KYN28-24KV компанії Welcome (Wenzhou) Electric Co., Ltd готовий до масових закупівель. Ми можемо налаштувати його відповідно до ваших точних налаштувань, щоб ви не змушували використовувати універсальне рішення.
Розподільний пристрій KYN28-24KV: умови використання та функції
Давайте все будемо простими — ось що вам потрібно знати про використання та вибір нашого розподільного пристрою KYN28-24 прямо для ваших дзвінків із закупівель.
Нормальні умови використання
Це обладнання розроблено для роботи з реальними відчуттями на місці, тому ось коротка інформація:
Температурний діапазон: працює від -15 ℃ до +40 ℃ — без проблем у більшості внутрішніх приміщень.
Обмеження вологості: середньодобова вологість ≤95% (тиск пари ≤2,2 кПа); середньомісячний ≤90% (тиск пари ≤1,8 кПа) — тримається, навіть коли воно вологе.
Стійкість до землетрусів: витримує землетруси силою ≤8 градусів, горизонтальні коливання 0,3g і вертикальні 0,15g — стабільні там, де це враховується.
Стійкість до бруду: підходить для забруднених місць 3 ступеня — стійкий до промислового пилу чи бруду.
Деталі встановлення: лише всередині приміщення, монтується за допомогою анкерних болтів або зварюванням — легко правильно налаштувати.
Коли ви купуєте цей розподільчий пристрій, ці виграші важливі:
Механічна засувка «Anti-5»: надзвичайно надійна — зменшує ризики безпеки та полегшує технічне обслуговування (жодних складних виправлень, лише просте обслуговування).
Два висувних стилі: середній ролик і варіанти підлогового ролика — охоплюють будь-які технічні потреби вашого сайту або робочі звички.
Гнучке підключення VCB. Працює з нашими власними Zn85-40.5/VS1-40.5 VCB та глобальними виборами, такими як VD4, VB2, 3AH від інших брендів — без блокування, використовуйте запчастини, яким довіряєте.
Незалежно від того, чи купуєте ви промислові установки в приміщенні або вторинні підстанції, розподільний пристрій KYN28-24 компанії Welcome (Wenzhou) Electric Co., Ltd забезпечує довговічність, безпеку та гнучкість. Ми підготували його для масових замовлень і можемо налаштувати щось відповідно до точних потреб вашого сайту.
| Пункт | одиниця | Дані | |
| Номінальна напруга | КВ | 13.8, 15, 17.5, 20, 22, 24 | |
| Номінальний рівень ізоляції | 1хв.P.F. витримувана напруга (фази до землі/розриви) | КВ | 50/60 |
| Витримувана напруга грозового імпульсу (фази до землі/розриви) | КВ | 125/145 | |
| Номінальна частота | Гц | 50/60 | |
| Номінальний струм | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Номінальний короткочасний струм (4с) | КА | 16, 20, 25, 31,5, 40, 50 | |
| Номінальний піковий струм※ | КА | 40, 50, 63, 80, 100, 125 | |
| Клас захисту |
|
Корпус: lP4X, IP2X (дверцята VCB відкриті) | |

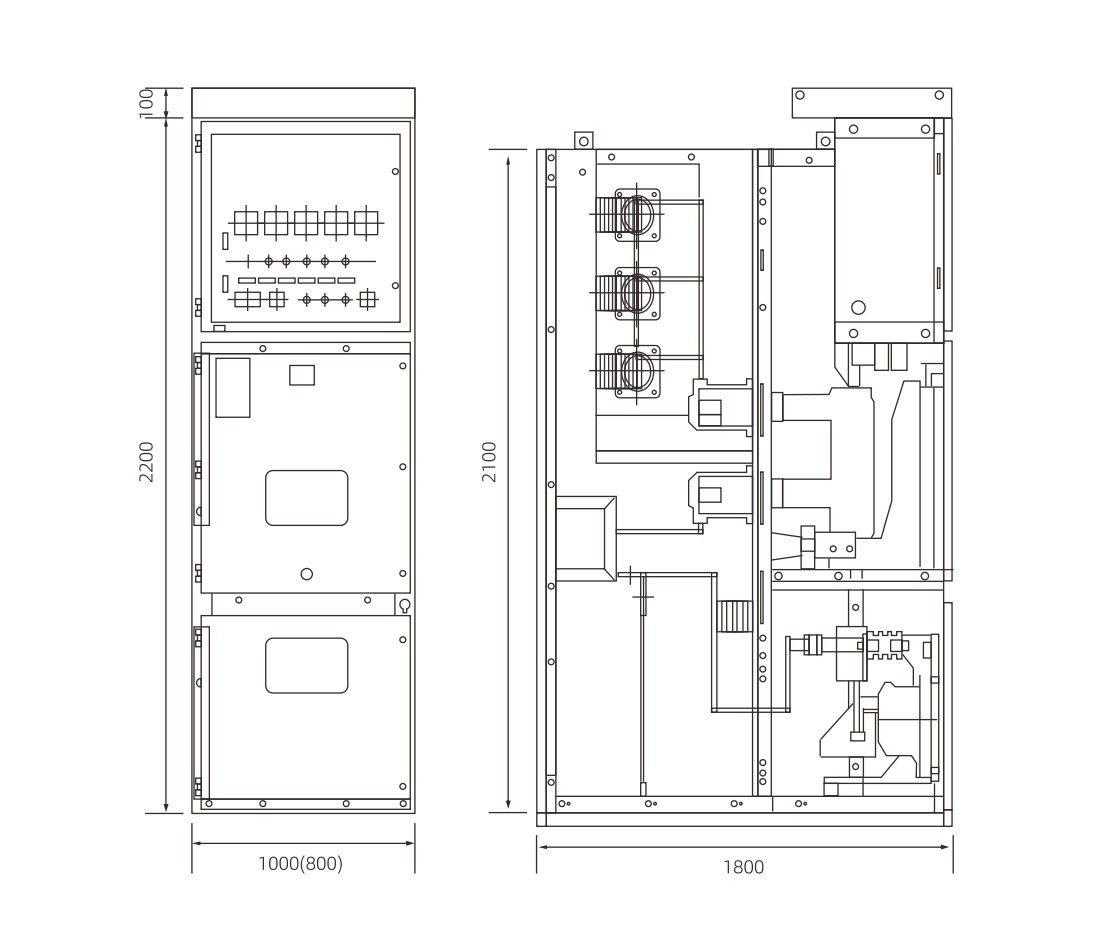

| Контурний розмір (ширина × глибина × висота) | мм | 1000(800)×1800×2400 | |
| вага | кг | 840-1500 | |
| ХВОРОБА | СПЕЦИФІКАЦІЯ |
| Температура навколишнього середовища | від +15°C до +40°C (в середньому ≤35°C за 24 години) |
| Висота | ≤1000м |
| Відносна вологість | Середнє місячне значення ≤90%, тиск пари ≤1,8 кПа |
| Пил, дим, гази | Відсутність корозійних, легкозаймистих або електропровідних забруднень |
| Вібрація / рух землі | Незначний |
| Електромагнітні перешкоди | ≤1,6 кВ, індукований у вторинних колах |
| ПУНКТ | ОДИНИЦЯ | ДАНІ |
| Номінальна напруга | кВ | 24 |
| Номінальна частота | Гц | 50/60 |
| Витримувана напруга грозового імпульсу (фаза, земля) | кВ | 60 |
| Витримує напругу грозового імпульсу (ізолятор) | кВ | 79 |
| PowerFrequency Витримувана напруга (фаза, земля) | кВ | 125 |
| Витримувана напруга промислової частоти (ізолятор) | кВ | 145 |
| Витримувана напруга допоміжного кола | V | 2000 |
| Номінальний струм автоматичного вимикача | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| Струм відключення короткого замикання | кА | 20 / 31,5 |
| Струм замикання короткого замикання (піковий) | кА | 50/80 |
| Струм короткочасної витримки | кА | 20 / 31,5 |
| Піковий витримуваний струм | кА | 50/80 |
| Напруга допоміжного кола | V | AC/DC 110 / 220 |
| Ступінь захисту | — | IP4X (IP2X з відкритими дверцятами) |
| Розміри (Ш×Г×В) | мм | 800×1810×2380 / 1000×1810×2380 |
| вага | кг | 840 ~ 1140 |
| ПУНКТ | ОДИНИЦЯ | ДАНІ |
| Номінальна напруга | кВ | 24 |
| Стійкість до грозового імпульсу | кВ | 60 |
| Витримка промислової частоти | кВ | 125 |
| Номінальна частота | Гц | 50/60 |
| Номінальний струм | A | 630–3150 |
| Струм відключення короткого замикання | кА | 20 / 31,5 |
| Струм закриття (піковий) | кА | 50/80 |
| Струм короткочасної витримки | кА | 20 / 31,5 |
| Піковий витримуваний струм | кА | 50/80 |
| Розрив батареї конденсаторів (один/спина до спини) | A | 630 / 400 |
| Порушення термінів роботи | Часи | 50 |
| Механічне життя | Часи | 20 000 |
| Послідовність дій | — | O-0,3s-CO-180s-CO |
| ПУНКТ | ОДИНИЦЯ | ДАНІ |
| Напруга котушки (замкнути/вимкнення) | V | AC220, AC110, DC220, DC110 |
| Струм котушки | A | 1,1 А (220 В), 3,1 А (110 В) |
| Потужність двигуна накопичувача енергії | W | 80/100 |
| Час зберігання енергії | s | ≤10 |
1. Чим розподільний пристрій із металевим покриттям KYN28-24KV кращий за традиційний розподільний пристрій фіксованого типу?
Традиційний стаціонарний розподільчий пристрій означає відключення всієї системи лише для ремонту або заміни частин — повна проблема. У нашому KYN28-24KV використовується висувний ручний візок: ви можете ізолювати компоненти, виконувати технічне обслуговування або замінювати частини, не вимикаючи всю установку. Крім того, конструкція з металевим покриттям забезпечує захист від дуги, забезпечує безпеку операторів і дозволяє швидко міняти внутрішні блоки, мінімізуючи час простою, який є величезним для будь-якого підприємства, яке не може дозволити собі відключення.
2. Чи можна використовувати цей металевий розподільний пристрій на розумних підстанціях?
Абсолютно. Ми створили KYN28-24KV із сумісністю з інтелектуальною мережею. Ви можете додати до нього термінали дистанційного керування, цифрові реле та системи SCADA, щоб ви отримували моніторинг у реальному часі, миттєві тригери захисту та безперебійний зв’язок із налаштуваннями керування мережею. Він ідеально підходить для сучасних інтелектуальних конструкцій підстанцій, без додаткового головного болю при модернізації.
3. Для яких середовищ найкраще підходить металевий розподільний пристрій KYN28-24?
Він створений для використання всередині приміщень і працює в місцях, де потрібен надійний розподіл високої напруги з безпекою найвищого рівня та моніторингом: міські підстанції (живлять міські мережі), електростанції (відключають живлення), шахти (важкі промислові установки) і великі комерційні будівлі (торгові центри, багатоповерхівки). Скрізь, де вам потрібне спорядження, яке є міцним, безпечним і за яким легко стежити — це саме те.
У компанії Welcome (Wenzhou) Electric Co., Ltd ми розробили розподільний пристрій KYN28-24KV, щоб відповісти на реальні запитання покупців і операторів — без жодних сумнівів, лише рішення, які працюють для ваших проектів.
