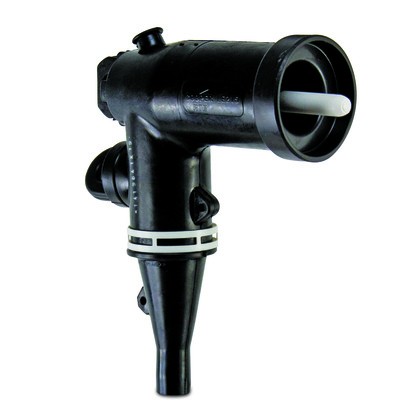

15KV 200A Loadbreak Elbow Connector

Бажано купувати - Welcome (Wenzhou) Electric Co., Ltd 15 кВ 200 A Навантажувальний від’єднувальний коліно з випробувальною точкою

Як професійний виробник, Comewill хотів би надати вам високоякісний 15KV 200A з’єднувач з розривом навантаження, який має надійну структуру та сильну адаптивність, що може задовольнити вимоги до ефективного з’єднання системи розподілу. Це якісний вибір в енергетиці, який поєднує в собі безпеку і практичність.

Компоненти ОСОБЛИВОСТІ

Формоване зовнішнє екранування: корпус має товщину 1/8 дюйма, а провідна оболонка з EPDM, що затверділа пероксидом, є зносостійкою та є невід’ємною частиною конструкції без навантаження.

Ізоляція EPDM: процес затвердіння пероксидом з хорошими характеристиками релаксації напруги, що сприяє тривалому терміну служби при високих температурах навколишнього середовища. Цей матеріал сумісний з усією суцільною діелектричною ізоляцією та екрануванням кабелів.

Формовані провідні вставки: використовуються для контролю електричної напруги та забезпечують екранування компресійних з’єднувачів.

Керівне вушко: призначене для увімкнення та вимкнення відповідного інструменту гарячої ручки під напругою (під навантаженням). Він сконструйований таким чином, щоб витримувати статичну напругу 500 фунтів і крутильний момент 10 футів фунтів

Компресійний наконечник: він відповідає всім вимогам ANSI C119.4 для роз’ємів типу A.

Контрольна точка: підтримка встановлення індикаторів несправності ланцюга. Ця точка одночасно служить індикатором наявності напруги при використанні з обладнанням з високим опором.

Кабельний ввід: напівпровідний гумовий шар, який використовується для подовження екрануючого шару ізоляції кабелю та контролю внутрішньої напруги; його контактна посадка з поверхнею ізоляції кабелю забезпечує достатню довжину шляху витоку та діелектричну міцність.

Вкладка заземлення: забезпечує засіб для підключення дренажних проводів, щоб забезпечити структуру без перешкод.

Біло-чорно-біла ідентифікаційна смуга: Ідентифікаційне коліно з трифазним перемиканням і рейтингом замикання 3 Ø.

Інтерфейс оператора: використовується для узгодження будь-якого компонента, виготовленого за стандартами IEEE.

Стопорне кільце: фіксує коліно до сполучного виробу. Коли прикладена напруга перевищує початкове значення від’єднання від сполучної канавки вставки втулки, спрацьовує вимикач навантаження, щоб досягти швидкого від’єднання.

Зонд розриву навантаження: виготовлений із лудженої міді для забезпечення плавного проходження струму та підтримки стабільної операції вмикання/вимкнення навантаження.

опис

Переваги та застосування | Намотувальний дріт Навантаження Від’єднайте коліно

Основні сильні сторони
Безпечне відключення навантаження та перемикання 15KV 200A роз’єму розриву навантаження можна досягти без необхідності використання зовнішніх інструментів, завдяки зручній та ефективній експлуатації;
Прийняття повністю екранованої та занурюваної конструкції для забезпечення безпеки операторів у всіх аспектах;
15KV 200A навантажувальний роз’єм коліно може бути взаємозамінним з іншими роз’ємами, які відповідають стандарту IEEE 386, з високою сумісністю;
Надайте додаткові аксесуари, включаючи вставки для відключення навантаження, ізольовані вилки та заземлювальні рукави, щоб задовольнити різноманітні потреби використання.

Застосовні сценарії

Коробчаті трансформатори та розподільні пристрої
Система підземних кабельних траншей
Стойка для розподільних кабелів (вертикальна опора для розподільних кабелів)
Енергія вітру, сонячна енергія та промислові системи розподілу
Цей якісний 15 кВ 200 A розривний коліно з’єднувач забезпечує безпечне та ефективне рішення для сучасних розподільних систем середньої напруги завдяки своїй міцній та довговічній структурній конструкції та стабільній та надійній роботі.
