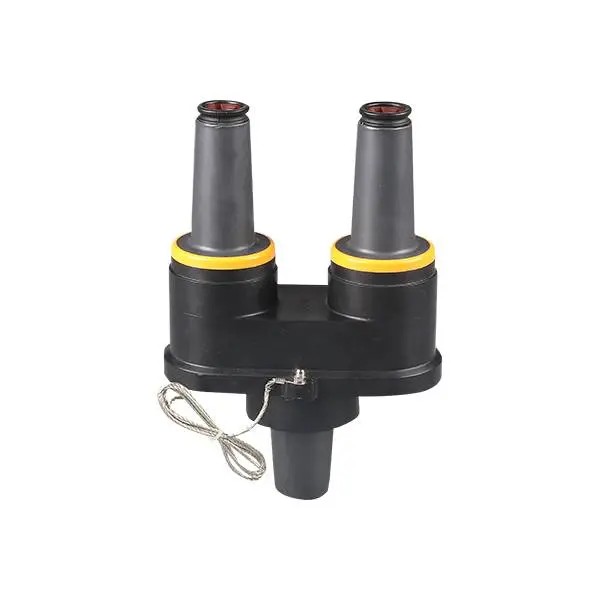

24KV 200A Поворотна прохідна вставка

Купуйте обертову вставку Feedthru 24KV 200A у Comewill, надійного китайського виробника та постачальника аксесуарів для кабелів середньої напруги. Розроблена для розподільних систем 24 кВ, ця поворотна прохідна вставка забезпечує конфігурацію подвійних вводів з одного вхідного отвору, дозволяючи легко перетворювати радіальні трансформатори в системи наскрізного живлення, додаючи захист від перенапруги. Завдяки запатентованій храповій установці з обмеженням крутного моменту, ізоляцією EPDM і повністю екранованою занурювальною конструкцією Comewill пропонує високоякісні, оптові, індивідуальні та доступні на складі рішення для безпечного та ефективного підземного розподілу електроенергії.

Визначення продукту

Обертова прохідна вставка 24 кВ 200 А — це аксесуар для розриву навантаження, який встановлюється в універсальний вхідний колодязь на такому обладнанні, як трансформатори або розподільні пристрої, що монтуються на колодках. Він створює два інтерфейси розриву навантаження на 200 А, що дозволяє інженерам підключати кілька кабелів, встановлювати розрядники перенапруги або перетворювати радіальні системи живлення в конфігурації наскрізного живлення.

Основні технічні характеристики

1. Прохідна конструкція з двома інтерфейсами

Вставка дозволяє використовувати два інтерфейси розриву навантаження з одного вхідного колодязя, що полегшує перетворення радіальних живильних трансформаторів у наскрізні або додає послідовний захист від блискавки. Це значно підвищує гнучкість мережі.

2. Запатентований храповий механізм з обмеженням крутного моменту

Вбудована конструкція храповика з обмеженням крутного моменту запобігає випадковому надмірному затягуванню монтажниками болтів колодязних втулок. Коли досягається потрібний крутний момент, механізм видає звукове клацання, забезпечуючи точну та надійну установку, одночасно знижуючи ризик пошкодження обладнання.

3. Позиціонування, що обертається на 360°

Після встановлення вставку можна повертати на 360 градусів, дозволяючи інженерам розташувати роз’єми відповідно до вимог прокладання кабелю. Ця функція спрощує установку в замкнутих відсіках трансформатора.

4. Високоякісна ізоляція EPDM

Виріб виготовлено з ізоляційної та напівпровідної гуми, затверділої сіркою EPDM, що забезпечує відмінну електроізоляцію, контроль напруги та захист від навколишнього середовища. При використанні з відповідними компонентами він утворює повністю екрановану та занурювану систему з’єднань.

5. Візуальний індикатор встановлення

Жовте кільце індикатора засувки, розташоване навколо втулки, забезпечує чітке підтвердження встановлення. Коли кільце повністю закрите ліктьовим з’єднувачем, з’єднання надійне. Якщо видно, потрібні коригування. Це підвищує точність і безпеку установки.

монтаж

Для правильної установки вставки не потрібні спеціальні інструменти. Очищену та змащену вставку просто поміщають у гніздо втулки та повертають за годинниковою стрілкою. Коли храповик, що обмежує крутний момент, відпускається з чутним клацанням, вставка буде встановлена ​​належним чином і затягнута до правильного крутного моменту. Постійне обертання за годинниковою стрілкою забезпечує повне позиціонування на 360° відповідно до вимог застосування. Щоб вийняти знеструмлену вставку, просто поверніть її проти годинникової стрілки.

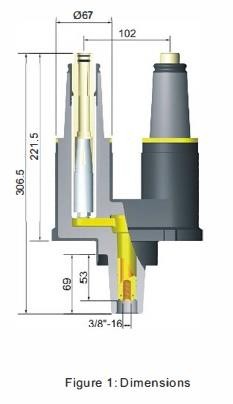

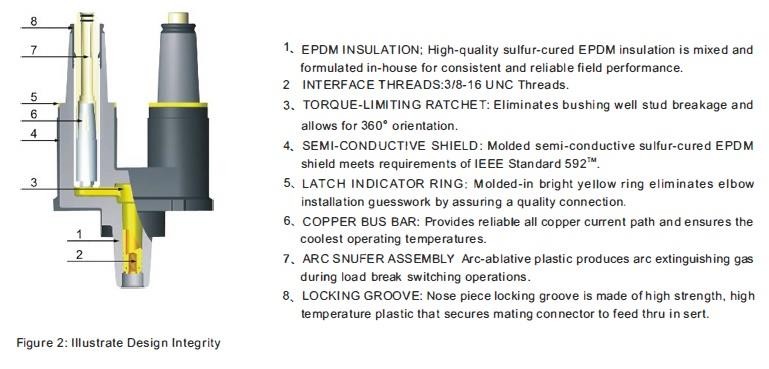

Опис і розміри

FAQ

 1. Для чого використовується поворотна прохідна вставка 24KV 200A?

Він використовується в системах розподілу середньої напруги для створення двох інтерфейсів розриву навантаження 200 А з одного вхідного колодязя, що дозволяє підключати кабелі, наскрізне перетворення трансформатора та установку розрядника перенапруги.

2. Де зазвичай встановлюється цей продукт?

Зазвичай його встановлюють у трансформаторах, підземних розподільних пристроях і електророзподільних шафах у підземних кабельних мережах.

3. Які роз'єми сумісні з цією вставкою?

Вставка працює з колінними з’єднувачами розриву навантаження на 200 А, колінними розрядниками перенапруги та вхідними колодязями обладнання тієї ж номінальної напруги.

4. Чи підтримує вставка під землею?

так Завдяки ізоляції EPDM і повністю екранованій занурюваній конструкції, він надійно працює під землею або на відкритому повітрі.

5. У чому перевага поворотної конструкції?

Розташування з можливістю обертання на 360° забезпечує гнучку прокладку кабелю, що полегшує установку в обмеженому просторі для трансформаторів або розподільних пристроїв.

6. Що вказує жовте кільце індикатора?

Якщо жовте кільце повністю закрито, коліно встановлено правильно. Якщо воно все ще видно, з’єднання потребує налаштування.
