Внутрішній високовольтний пристрій живого відображення типу DXN8-Q/T

Підтриманий перевіреними польовими застосуваннями та інженерною перевіркою, внутрішній високовольтний живий дисплей DXN8-Q/T фабрики Comewill пропонує практичне оновлення безпеки для середовищ високої напруги. Пристрій забезпечує миттєве візуальне підтвердження стану підключення під напругу, одночасно запобігаючи небезпечним операціям завдяки автоматичному блокуванню.

Що таке внутрішній високовольтний пристрій живого відображення типу DXN8-Q/T?

Внутрішній високовольтний пристрій живого відображення типу DXN8-Q/T є подвійним захисним пристроєм, що включає індикацію подачі живлення та механічний захист від блокування. Розроблений для внутрішніх систем розподільних пристроїв 6–40 кВ, він використовує технологію безконтактного вимірювання електричного поля для виявлення наявності напруги та надання негайних візуальних сповіщень, одночасно запобігаючи несанкціонованому або небезпечному доступу до обладнання під напругою.

Ключові особливості:

1. Механізм подвійного захисту безпеки

Яскраве блимання світлодіода чітко вказує на стан високої напруги під напругою

Автоматичне блокування запобігає відкриттю дверей розподільного пристрою під напругою

Миттєве розблокування при зникненні напруги

Усуває ризик неправильної роботи та ураження електричним струмом

2. Технологія безконтактного виявлення

Принцип зв'язку електричного поля забезпечує безпечне визначення

Без прямого контакту з струмоведучими частинами

Підвищує безпеку та продовжує термін служби пристрою

3. Міцний промисловий дизайн

Вогнестійкий корпус з ABS

Стійкість до пилу, вологи та перепадів температури

Тривалий термін служби 8-10 років без обслуговування

4. Швидке та стандартизоване встановлення

Попередньо просвердлені монтажні отвори

Повний набір аксесуарів включено

Ніяких спеціальних інструментів або складної настройки не потрібно

Встановлення завершено за кілька хвилин

5. Можливість індикації несправності

Визначає однофазне замикання заземлення

Індикатор фази несправності автоматично вимикається

Прискорює пошук несправностей і скорочує час простою

Принцип дії

Визначення електричного поля → Перетворення сигналу → Світлодіодне попередження → Блокування → Індикація несправності

Внутрішній високовольтний пристрій відображення реального часу Comewill (модель DXN8-Q/T) використовує технології зв’язку електричного поля та безконтактних датчиків для безпечного та постійного моніторингу живого стану обладнання 6–40 кВ у реальному часі. Пристрій містить три незалежні внутрішні датчики, що відповідають відповідно шинам фаз A, B і C; ці датчики генерують сигнали, виявляючи електричне поле високої напруги, і передають їх на дисплейний модуль.

Коли обладнання знаходиться під напругою, світлодіодні індикатори блимають, а механічний механізм блокування одночасно та автоматично блокує двері розподільчої шафи. Після припинення напруги індикатори вимикаються, а механізм блокування автоматично вимикається, завдяки чому досягається інтуїтивно зрозуміла комбінація індикації поточного стану та захисту від неправильної роботи на основі блокування. У разі однофазного замикання на землю індикатор пошкодженої фази гасне, тоді як індикатори двох інших фаз продовжують блимати, сприяючи швидкій локалізації замикання на місці.

Додатки

Тип DXN8/QT широко використовується у внутрішніх системах розподілу високої напруги, включаючи:

Розподільні пристрої середньої напруги (6–40кВ)

Ввідні шинні системи

Автоматичні вимикачі та шафи управління

Трансформаторні установки

Високовольтні розподільні коробки та реактори

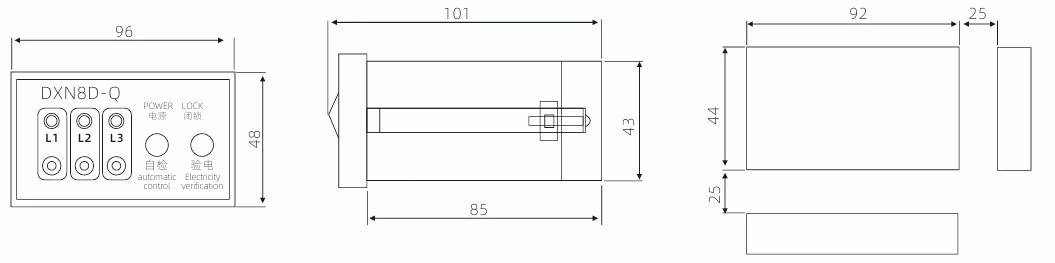

Форма і розмір отвору

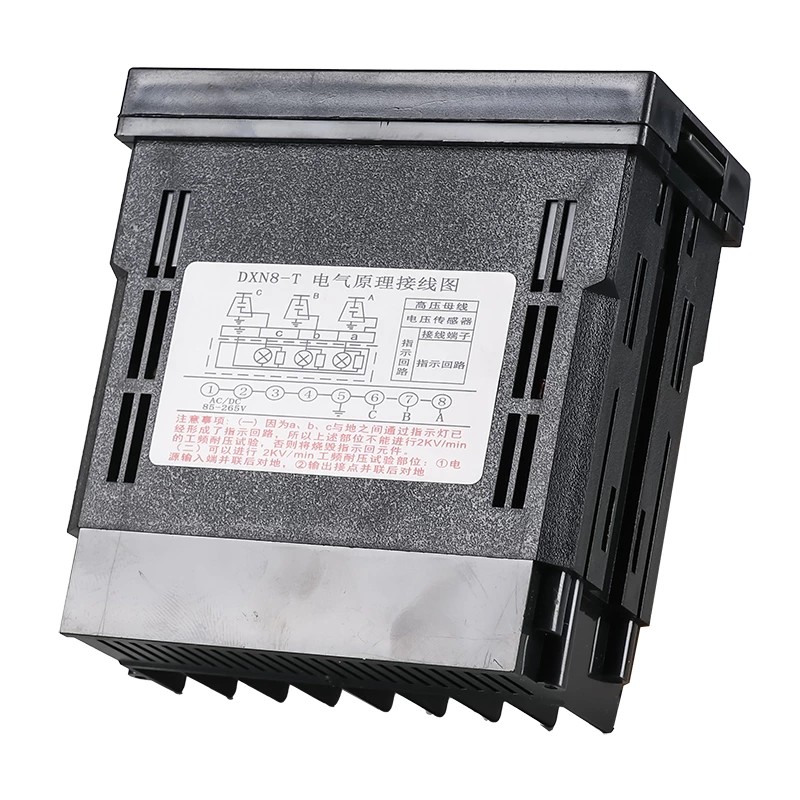

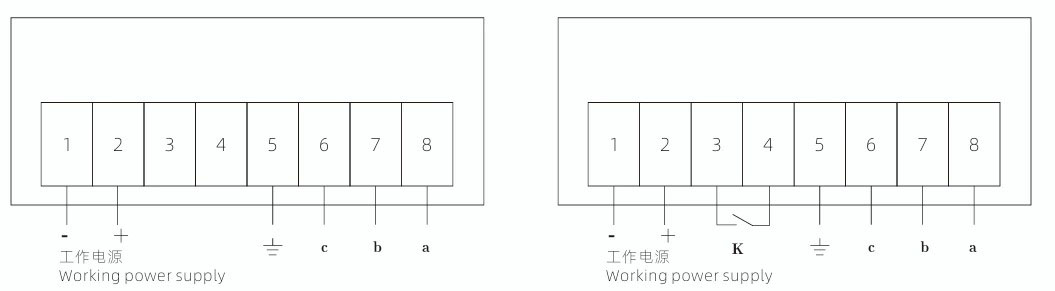

Схема підключення, вид ззаду
