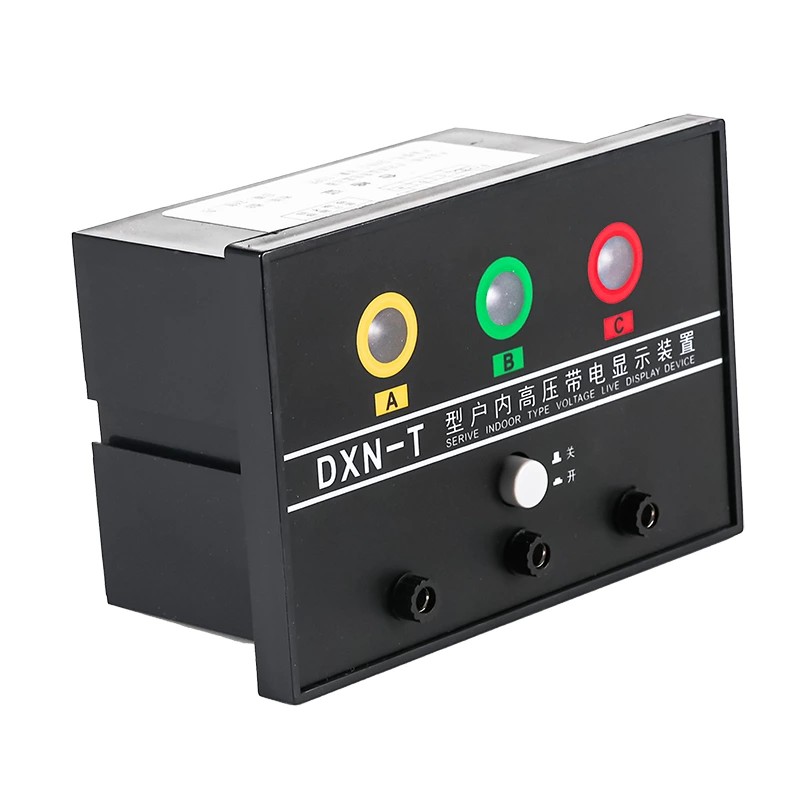

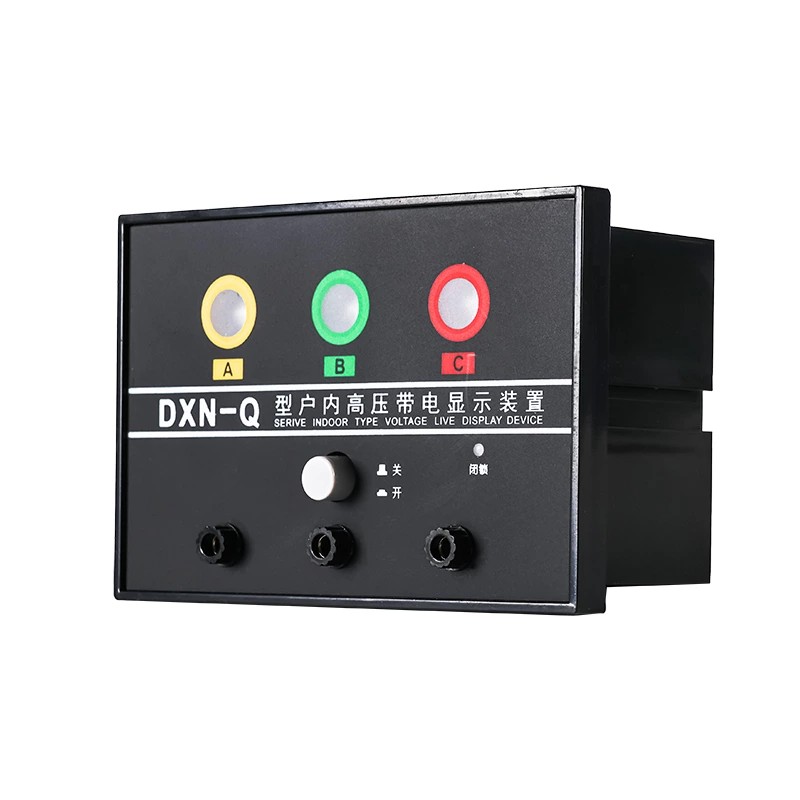

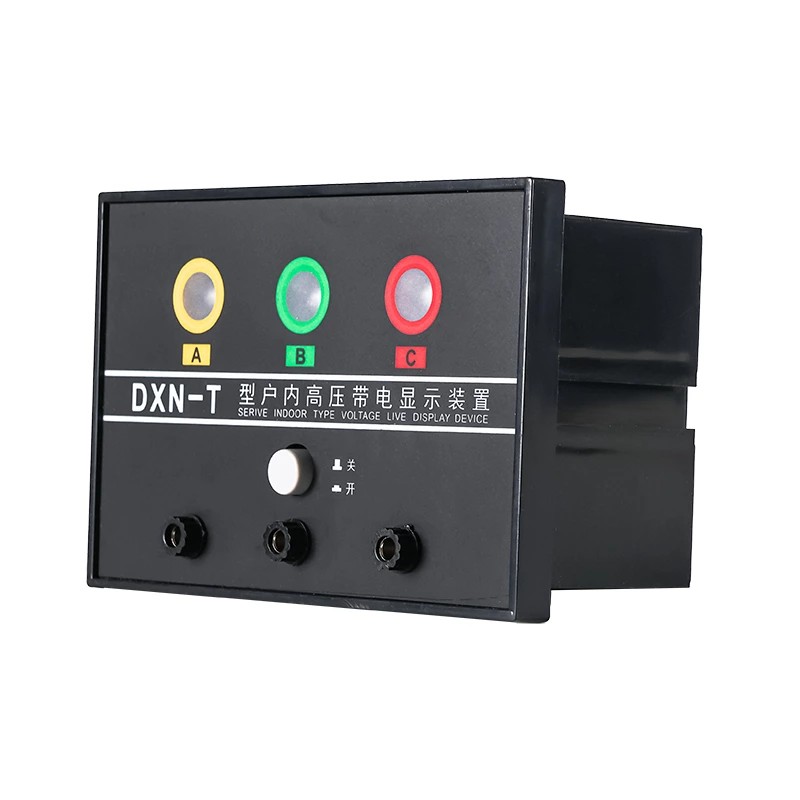

Внутрішній високовольтний живий індикатор DXN-Q/T

Як професійний високоякісний виробник високовольтних живих пристроїв відображення, ви можете бути впевнені, купуючи Indoor High-Voltage Live Display Indicator DXN-Q/T на нашому заводі, і ми запропонуємо вам післяпродажне обслуговування та своєчасну доставку.

Типові місця встановлення

Супер інтуїтивно зрозуміле попередження: коли на обладнанні висока напруга, вікно дисплея блимає дуже яскраво — це схоже на великий, очевидний знак із написом «висока напруга під напругою, тримайтеся подалі!». Якщо напруги немає, дисплей повністю темний. Жодних небажаних сигналів, тому ви можете миттєво сказати, що це безпечно, навіть за кілька кроків.

Міцний, як цвях, і надійний: корпус виготовлено з промислового вогнестійкого ABS-пластику. Цей матеріал можна переміщувати та встановлювати багато разів — він не подряпається легко та може трохи вдаритися. Найважливіше те, що це першокласний ізолятор, тому він утримує електричні поля та запобігає випадковим ударам. Навіть у запилених, дещо вологих приміщеннях або в приміщеннях з електричними приладами він працює стабільно, як камінь.

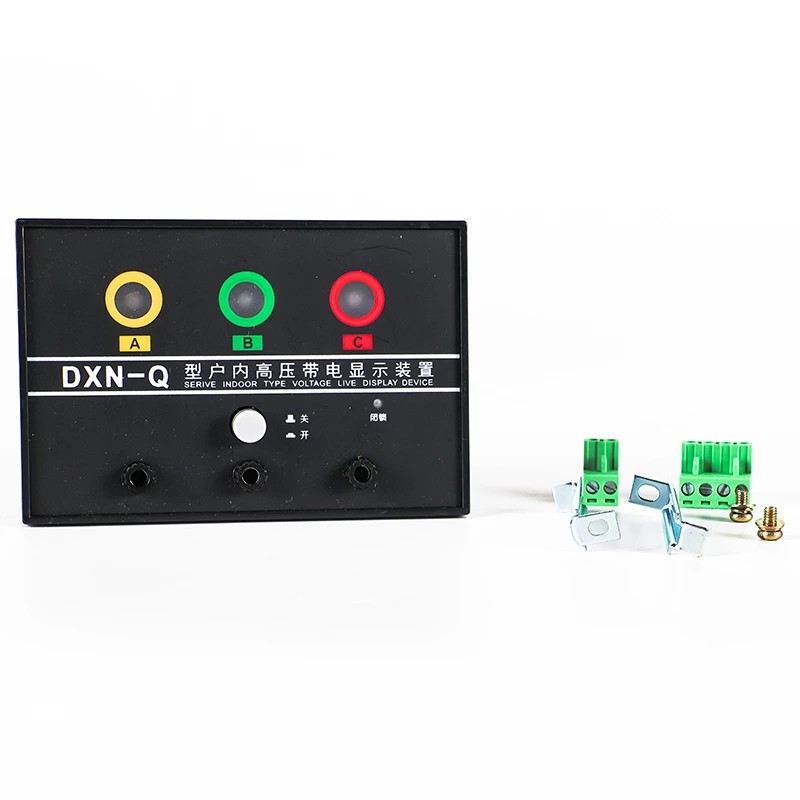

Встановлюється миттєво: внутрішній високовольтний індикатор реального часу DXN-Q/T поставляється з попередньо просвердленими стандартними отворами, тож вам не потрібно вимірювати та свердлити на місці. Також додаємо повний набір кріпильних деталей — гвинти, прокладки, все необхідне. Командам, які працюють на місці, не потрібні спеціальні інструменти чи завдання складного налагодження. Вони можуть відремонтувати це всього за пару хвилин, що економить купу часу та праці.

Типові місця встановлення

Цей високовольтний індикатор на дисплеї в основному встановлюється в ключових точках внутрішніх електричних систем, де вам потрібно чітко бачити, чи є щось під напругою. Він підходить для більшості основних пристроїв у системах розподілу високої напруги, наприклад:
Вхідні шини (початкова точка розподілу електроенергії, потрібно стежити за станом напруги 24/7)
Автоматичні вимикачі (основні елементи керування — перш ніж почати технічне обслуговування, ви повинні бути на 100% впевнені, що це безпечно, і цей індикатор говорить вам про це)
Основні трансформатори (ключове обладнання для перетворення електроенергії, потребує постійної індикації подачі напруги, щоб ви знали, що воно працює правильно)
Розподільні шафи (місця, де люди багато працюють — чіткі підказки щодо безпеки тут убережуть усіх від проблем)
Інше внутрішнє високовольтне електричне обладнання (таке як високовольтні розподільні коробки, високовольтні реактори тощо)

Принцип дії

Пристрій працює за принципом зв’язку електричного поля — так можна сказати, що для роботи він використовує електричне поле високої напруги та вбудований датчик. Він бере індуктивні (безконтактні) зразки, щоб визначити, чи є щось під напругою, і показати стан із безпечної відстані. На відміну від старих контактних детекторів, цей ніколи не торкається безпосередньо струмоведучих частин високої напруги. Це робить його надзвичайно безпечним як для самого пристрою, так і для людей, які працюють на місці.

Давайте покроково розберемо, як це працює, красиво та просто:

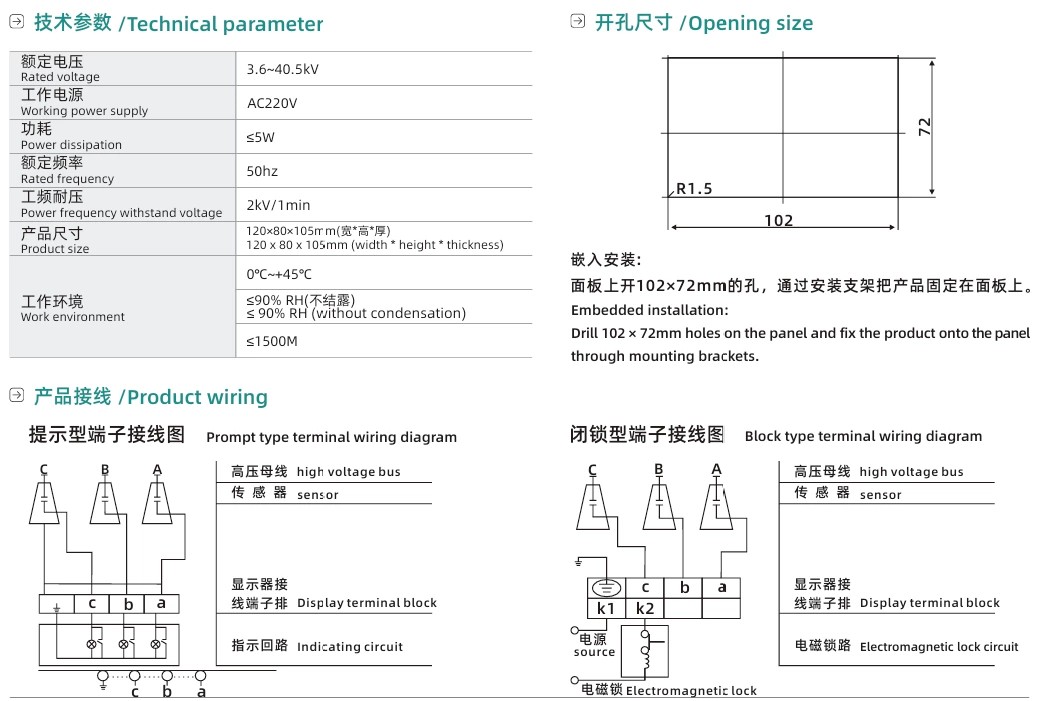

Всередині внутрішнього високовольтного живого індикатора DXN-Q/T є три окремих блоки датчиків. Кожен з них підключається до трифазних шин A, B, C високовольтної системи. Таким чином ми можемо перевірити стан напруги всіх трьох фаз без промахів.
Коли ви його встановлюєте, три датчики налаштовані відповідно до національних правил електробезпеки. Вони взагалі не торкаються струмоведучих частин високої напруги та дотримуються належної безпечної відстані. Це означає відсутність ризику витоку струму або короткого замикання — абсолютно безпечно.
Коли високовольтне обладнання знаходиться під напругою, датчики сприймають сигнал електричного поля від цих струмоведучих частин. Усередині датчика сигнал перетворюється на стабільний електричний сигнал, а потім надсилається на модуль живлення дисплея.
Коли модуль живлення отримує дійсний сигнал, індикатор блимає, щоб попередити людей. Якщо немає сигналу електричного поля (тобто немає напруги), світловий індикатор не горить — чистий безпечний сигнал.

Функція індикації несправності

Окрім того, що просто показує, чи є щось під напругою, цей пристрій також допомагає з пошуком несправностей — дуже зручно для груп технічного обслуговування на місці:
Якщо в системі високої напруги виникає однофазне замикання на заземлення, електричне поле заземленої фази зникне. Індикатор цієї заземленої фази на дисплеї одразу гасне, тоді як інші дві звичайні фази залишаються світитися. Ця чітка різниця дозволяє спеціалістам з технічного обслуговування миттєво знаходити несправну фазу — не потрібно тягати додаткові інструменти виявлення. Це значно прискорює усунення несправностей і скорочує тривалість вимкнення системи розподілу електроенергії.

Переваги та вартість продукту

1. Набагато безпечніше на місці: надзвичайно чітке візуальне попередження значною мірою позбавляє від ризику ураження електричним струмом через неправильну оцінку наявності обладнання під напругою. Це надійна сітка безпеки для всього експлуатаційного та обслуговуючого персоналу.
2. Дешевий у довгостроковому використанні: у цьому пристрої немає химерних, складних електронних частин, тому він майже ніколи не ламається. Вогнестійкий корпус із АБС-пластику та якісні світлодіодні індикатори означають, що він може прослужити 8-10 років за нормального використання. А найкраща частина? Вам не потрібно обслуговувати його, поки він працює — заощаджує купу грошей і клопоту на подальше обслуговування.
3. Супер сумісний: він працює з більшістю внутрішніх систем високої напруги від 6 кВ до 35 кВ. Він може поєднуватися з високовольтним обладнанням усіх марок, тому він дійсно універсальний — вам не потрібно купувати різні індикатори для різного обладнання.
